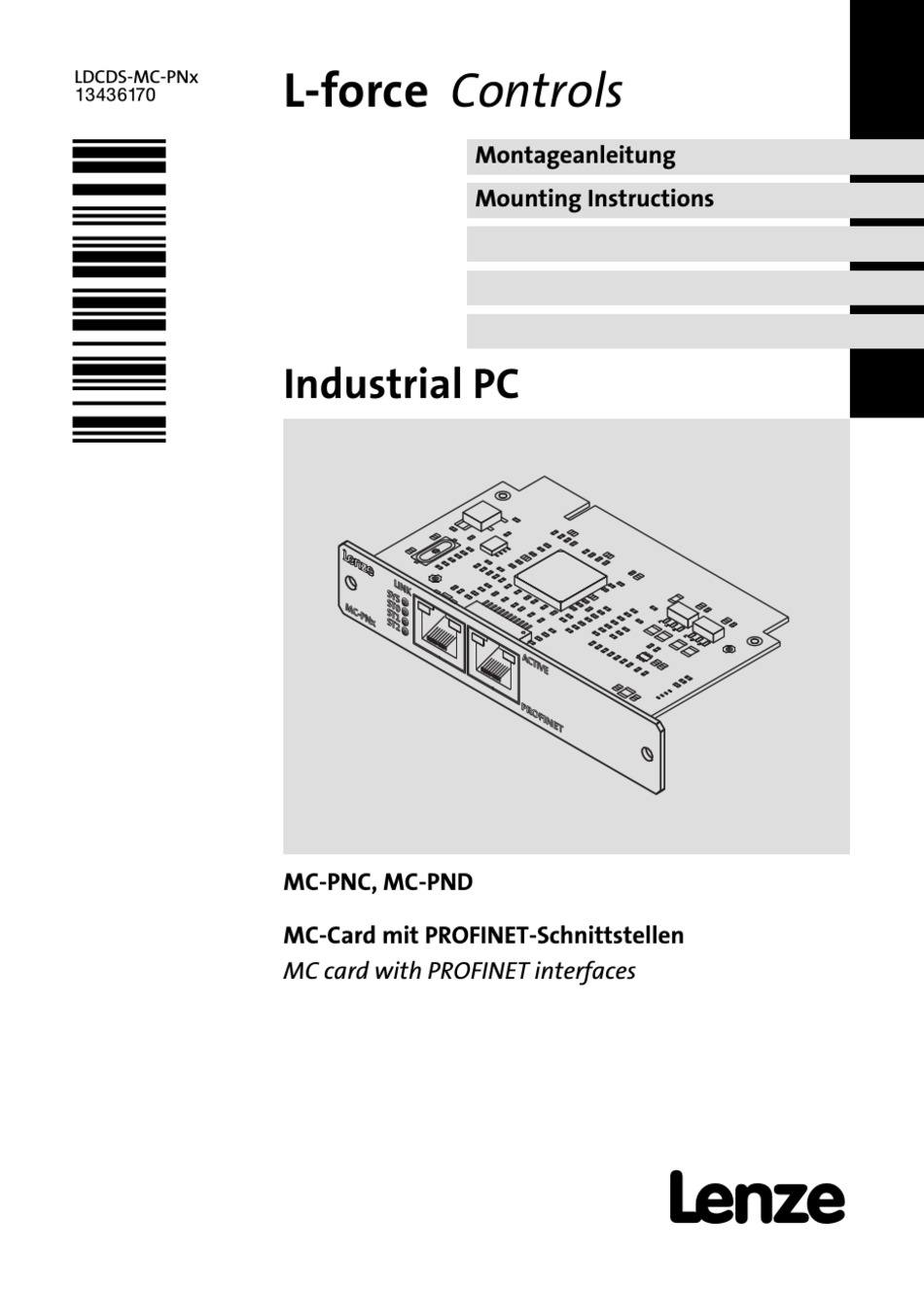

LDCDS−MC−PNx
.L^g
L−force Controls
Industrial PC
L I N
K
S Y S
S Y S
S T 0
S T 0
M C
S T 1
S T 1
- P N
x
S T 2
S T 2
R J
R J
S S
S S
- 5 3
- 5 3
8 1
8 1
MC−PNC, MC−PND
MC−Card mit PROFINET−Schnittstellen
MC card with PROFINET interfaces
Montageanleitung
Mounting Instructions
A C
T I V
E
R J
S S
- 5 3
8 1
P R
P R
O F
O F
I N
I N
E T
E T
l
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Lenze L-force MC-PNC
Summary of Contents for Lenze L-force MC-PNC
- Page 1 LDCDS−MC−PNx L−force Controls .L^g Montageanleitung Mounting Instructions Industrial PC L I N S Y S S Y S S T 0 S T 0 S T 1 S T 1 - P N S T 2 S T 2 - 5 3 - 5 3 T I V - 5 3...
- Page 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein!
-
Page 3: Table Of Contents
Inhalt Über diese Dokumentation ......... . Informationen zur Gültigkeit . -
Page 4: Über Diese Dokumentation
Qualifiziertes Fachpersonal sind Personen, die für die auszuführenden Tätigkeiten bei der Aufstellung, Montage, Inbetriebsetzung und dem Betrieb des Produkts über entsprechende Qualifikationen verfügen. Tipp! Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich unter http://www.Lenze.com LDCDS−MC−PNx DE/EN 2.0... -
Page 5: Dokumenthistorie
Über diese Dokumentation Dokumenthistorie Dokumenthistorie Materialnummer Version Beschreibung 13261824 08/2008 TD29 Erstausgabe .L^g 05/2013 TD29 Allgemeine Überarbeitung Verwendete Konventionen Informationsart Auszeichnung Beispiele/Hinweise Zahlenschreibweise Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt verwendet. Zum Beispiel: 1234.56 Warnhinweise UL−Warnhinweise Werden nur in der englischen Sprache verwendet. -
Page 6: Verwendete Hinweise
Über diese Dokumentation Verwendete Hinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung Gefahr von Personenschäden durch gefährliche elektri-... - Page 7 Über diese Dokumentation Verwendete Hinweise Anwendungshinweise Piktogramm und Signalwort Bedeutung Wichtiger Hinweis für die störungsfreie Funktion Hinweis! Nützlicher Tipp für die einfache Handhabung Tipp! Verweis auf andere Dokumentation Spezielle Sicherheitshinweise und Anwendungshinweise für UL und UR Piktogramm und Signalwort Bedeutung Sicherheitshinweis oder Anwendungshinweis für den Betrieb eines UL−approbierten Geräts in UL−approbierten Anlagen.
-
Page 8: Sicherheitshinweise
überprüft werden muss. Für die Eignung der angegebenen Verfahren und Schaltungs- vorschläge übernimmt der Hersteller keine Gewähr. ƒ Alle Arbeiten mit und an Lenze−Antriebs− und Automatisierungskomponenten darf nur qualifiziertes Fachpersonal ausführen. Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ... -
Page 9: Produktbeschreibung
Überprüfen Sie nach Erhalt der Lieferung sofort, ob der Lieferumfang mit den Warenbegleitpapieren übereinstimmt. Für nachträglich reklamierte Mängel übernehmen wir keine Gewährleistung. Reklamieren Sie erkennbare Transportschäden sofort beim Anlieferer. ƒ erkennbare Mängel / Unvollständigkeit sofort bei der zuständigen ƒ Lenze−Vertretung. LDCDS−MC−PNx DE/EN 2.0... -
Page 10: Übersicht
Produktbeschreibung Übersicht Übersicht L I N S Y S S T 0 S T 1 - P N S T 2 - 5 3 T I V - 5 3 MC−PNx−001 Pos. Beschreibung Frontblende Platine Codierung Anschluss Grundgerät Anschluss Bussystem Status−LEDs Link−... - Page 11 Produktbeschreibung Übersicht Farbe Zustand Bedeutung an MC−PNC Bedeutung an MC−PND grün Betriebssystem läuft gelb Blinkt mit 1Hz Fehler beim Bootvorgang Bootloader wartet auf Bootvorgang − Versorgungsspannung fehlt oder Hardware defekt Zusammen mit ST1 "rot Ein": Systemfehler: keine gültige Master−Lizenz Watchdog Timeout; Channel−, Generische oder Erweiterte Diagnose liegt vor Blinkt mit 2 Hz...
-
Page 12: Identifikation
PND = PROFINET Device Version Bestimmungsgemäße Verwendung Die MC−PNC und MC−PND sind Einsteckkarten zur Anbindung eines Lenze−Gerätes an ein PROFINET−System. Während die Device−Anschaltung (MC−PND) dazu dient, das Gerät als Teilnehmer unter ei- ner PROFINET−Steuerung anzusprechen, dient die Controller−Anschaltung (MC−PNC) dazu, selbst eine Steuerung auf Basis von PROFINET herzustellen. -
Page 13: Technische Daten
Technische Daten Allgemeine Daten Technische Daten Allgemeine Daten MC−PNC, MC−PND Konformität, Approbation, Richtlinien Konformität EN 61000−6−4 EMV−Richtlinie, Klasse A, Industriebereich EN 61000−6−2 Approbation UL 508 Process Control Equipment (File−No. E236341) CSA C22.2 Richtlinien RoHS − Produkt bleifrei gemäß CE−Richtlinie 2011/65/EU Allgemeine Daten und Einsatzbedingungen Wie Grundgerät Elektrische Daten... -
Page 14: Kommunikationsdaten
Technische Daten Kommunikationsdaten Kommunikationsdaten MC−PNC (Controller) E/A−Daten Konfigurierbar bis max. 5760 Byte Eingang Konfigurierbar bis max. 5760 Byte Ausgang Daten−Transport Ethernet Frames Kommunikation PROFINET IO−RT – zyklisch und azyklisch Azyklische Daten Read, Write, Record: max. 1 KByte/Request Alarme Funktionen Zyklische Prozessdaten Gepufferter host−kontrollierter Datenaustausch von zyklischen Daten Minimale Zykluszeit: 1 ms... - Page 15 Technische Daten Kommunikationsdaten MC−PND (Device) E/A−Daten Konfigurierbar bis max 1024 Byte Eingang Konfigurierbar bis max 1024 Byte Ausgang Kommunikation PROFINET IO−RT – VLAN− und Priority−Tagging – zyklisch und azyklisch Funktionen zyklische Prozessdaten azyclische Lese− und Schreibabfragen Prozess− und Diagnosealarm: 200 Byte Context Management über CLRPC Generische Diagnose, Channel−Diagnose, Erwei- terte Channel−Diagnose: 200 Byte...
-
Page 16: Elektrische Installation
Elektrische Installation Elektrische Installation Wichtige Hinweise Stop! Kurzschluss und statische Entladungen Die Flachbaugruppe enthält Bauelemente, die bei Kurzschluss oder statischer Entladung gefährdet sind. Mögliche Folgen: Die Flachbaugruppe oder angeschlossene Geräte werden zerstört. ƒ Schutzmaßnahmen: Bei allen Arbeiten an der Flachbaugruppe muss diese spannungsfrei sein. ƒ... - Page 17 Elektrische Installation Montage ‚ L I N S Y S S T 0 S T 1 - E T - P N S T 2 R JS R JS S -5 S -5 L I N T I V R JS R JS S -5...
- Page 18 Elektrische Installation Verdrahtung Beschreibung Anschlusstyp Kabeltyp Anschluss Ethernet Pin 1: TX+ Pin 2: TX− Netzwerkkabel CAT5 Pin 3: RX+ S/UTP oder CAT5e Pin 4: Term1* RJ45−Buchse S/FTP (empfohlen), Ka- Pin 5: Term1* bellänge max. 100 m Pin 6: RX− Pin 7: Term2** Pin 8: Term2** MC−PNx−003 Gebrückt und zu PE über RC−Glied terminiert...
-
Page 19: Konfiguration
System neu aufgesetzt werden soll. Den "cifX Device Driver" und die zugehörige Dokumentation finden Sie auf der DVD "PC based Automation" oder im Internet unter www.Lenze.com im Bereich "Services & Downlo- ads". LDCDS−MC−PNx DE/EN 2.0... - Page 20 Konfiguration Windows XP X So gehen Sie bei der Installation des Gerätetreibers vor: 1. Schalten Sie nach der Montage der Kommunikationskarte den IPC ein. Das Betriebssystem erkennt die neue Hardware und der "Assistent für das Suchen neuer Hardware" startet. 2. Wählen Sie Software von einer Liste oder bestimmten Quelle installieren. 3.
- Page 21 Konfiguration Windows XP X So gehen Sie bei der Konfiguration des Gerätetreibers vor: 1. Starten Sie das "cifX Driver Setup Utility": â – Öffnen Sie die Windows −Systemsteuerung. – Wenn Sie die "klassische Ansicht" eingestellt haben, klicken Sie dort doppelt auf den Eintrag cifx Setup.
- Page 22 Konfiguration Windows XP 2. Weisen Sie dem Kommunikationskanal 0 (CH#0) die busspezifische Firmware−Datei – Öffnen Sie im Objektbaum den Ordner Active Devices und den (Unter−)Ordner der Kommunikationskarte (z. B. cifX0 ( )), die Sie konfigurieren möchten. – Klicken Sie dort auf den Kommunikationskanal, dem Sie eine Firmware−Datei zuweisen möchten.
-
Page 23: Windows Ce
Konfiguration Windows CE Windows CE Hinweis! Für die Nutzung der Kommunikationskarte in eigenen Anwendungen wird zur Zeit keine spezielle Unterstützung angeboten. Projektspezifisch ist jedoch eine Offenlegung möglich. Bitte wenden Sie sich an Ihre zuständige Vertriebszentrale. LDCDS−MC−PNx DE/EN 2.0... - Page 24 Konfiguration Windows CE LDCDS−MC−PNx DE/EN 2.0...
- Page 25 Contents About this documentation ......... . . Validity information .
-
Page 26: About This Documentation
Qualified skilled personnel are persons who have the required qualifications to carry out all activities involved in installing, mounting, commissioning, and operating the product. Tip! Information and auxiliary devices related to the Lenze products can be found in the download area at http://www.Lenze.com... -
Page 27: Conventions Used
About this documentation Conventions used Conventions used Type of information Identification Examples/notes Spelling of numbers Decimal separator Point In general, the decimal point is used. For instance: 1234.56 Warnings UL warnings Are only given in English. UR warnings Text Program name »... -
Page 28: Notes Used
About this documentation Notes used Notes used The following pictographs and signal words are used in this documentation to indicate dangers and important information: Safety instructions Structure of safety instructions: Danger! (characterises the type and severity of danger) Note (describes the danger and gives information about how to prevent dangerous situations) Pictograph and signal word Meaning... - Page 29 About this documentation Notes used Application notes Pictograph and signal word Meaning Important note to ensure troublefree operation Note! Useful tip for simple handling Tip! Reference to another documentation Special safety instructions and application notes for UL and UR Pictograph and signal word Meaning Safety or application note for the operation of a UL−approved device in UL−approved systems.
-
Page 30: Safety Instructions
The manufacturer does not accept any liability for the suitability of the specified procedures and circuit proposals. ƒ Only qualified skilled personnel are permitted to work with or on Lenze drive and automation components. -
Page 31: Product Description
After receipt of the delivery, check immediately whether the items match the accompanying papers. We do not accept any liability for deficiencies claimed subsequently. Claim visible transport damage immediately to the forwarder ƒ visible deficiencies/incompleteness immediately to your Lenze ƒ representative. LDCDS−MC−PNx DE/EN 2.0... -
Page 32: Overview
Product description Overview Overview L I N S Y S S T 0 S T 1 - P N S T 2 - 5 3 T I V - 5 3 MC−PNx−001 Pos. Description Front panel Printed circuit board Coding Standard device connection Bus system connection Status LEDs... - Page 33 Product description Overview Colou Status Meaning at MC−PNC Meaning at MC−PND Green Operating system is running Yello Blinking with Error during boot process Boot loader waits for boot process − No supply voltage or defect hardware Together with ST1 "Red On": System error: no valid master licence Watchdog time−out;...
-
Page 34: Identification
PROFINET. The MC card is used as directed if it is solely used in lenze device with MC card interface. A different use, or one beyond these purposes, is not permissible. For further informations see system manual IPC oder system manual Visualisation. -
Page 35: Technical Data
Technical data General data Technical data General data MC−PNC, MC−PND Conformity, approval, directive Conformity EN 61000−6−4 EMC Directive Class A, EN 61000−6−2 industrial premises Approval UL 508 Process Control Equipment (File−No. E236341) CSA C22.2 Directive RoHS − Products lead−free in accordance with CE Directive 2011/65/EU General data and operating conditions See standard device... -
Page 36: Communication Data
Technical data Communication data Communication data MC−PNC (controller) I/O data Configurable up to max. 5760 bytes input Configurable up to max. 5760 bytes output Data transport Ethernet frames Communication PROFINET IO−RT – cyclic and acyclic Acyclic data Read, write, record: max. 1 kbyte/request Alarms Functions Cyclic process data... - Page 37 Technical data Communication data MC−PND (device) I/O data Configurable up to max. 1024 bytes input Configurable up to max. 1024 bytes output Communication PROFINET IO−RT – VLAN and priority tagging – cyclic and acyclic Functions Cyclic process data Acyclic read and write requests Process and diagnostic alarm: 200 bytes Context management via CLRPC Generic diagnostics, channel diagnostics, extended...
-
Page 38: Electrical Installation
Electrical installation Electrical installation Important notes Stop! Short circuit and static discharges The printed circuit board contains components which are endangered in the case of short circuit or static discharge. Possible consequences: The printed circuit board or devices connected are destroyed. ƒ... - Page 39 Electrical installation Mounting ‚ L I N S Y S S T 0 S T 1 - E T - P N S T 2 R JS R JS S -5 S -5 L I N T I V R JS R JS S -5...
- Page 40 Electrical installation Wiring Description Connection type Cable type Ethernet connection Pin 1: TX+ Pin 2: TX− Network cable CAT5 Pin 3: RX+ S/UTP or CAT5e S/FTP Pin 4: Term1* RJ45 socket (recommended), cable Pin 5: Term1* length max. 100 m Pin 6: RX−...
-
Page 41: Configuration
The "cifX Device Driver" and the corresponding documentation can be found on the "PC based Automation" DVD or on the Internet at www.Lenze.com in the download area. LDCDS−MC−PNx DE/EN 2.0... - Page 42 Configuration Windows XP X How to install the device driver: 1. Switch on the IPC after installing the communication card. The operating system recognises the new hardware and the "Found New Hardware Wizard" starts. 2. Select Install from a list or specific location. 3.
- Page 43 Configuration Windows XP X How to configure the device driver: 1. Start the "cifX Driver Setup Utility": â – Open the Windows system control. – If you have set the "classic view", double−click the cifx Setup entry. If you have set the "category view", first select Other Control Panel Options in the left window area and then double−click the cifx Setup entry.
- Page 44 Configuration Windows XP 2. Assign the bus−specific firmware file to the communication channel 0 (CH#0): – Go to the object tree and open the Active Devices folder and the (sub) folder of the communication card (e.g. cifX0 ( )) you want to configure. –...
-
Page 45: Windows Ce
Configuration Windows CE Windows CE Note! No special support is provided currently if you use the communication card in your own applications. For special projects, please contact your sales office. LDCDS−MC−PNx DE/EN 2.0... - Page 46 © 05/2013 Lenze Automation GmbH Service Lenze Service GmbH Hans−Lenze−Str. 1 Breslauer Straße 3 D−31855 Aerzen D−32699 Extertal Germany Germany +49 (0)51 54 / 82−0 00 80 00 / 24 4 68 77 (24 h helpline) Ê Ê +49 (0)51 54 / 82 − 28 00 +49 (0)51 54 / 82−11 12...
