Abus FAS 97 Installation And Operation Instructions

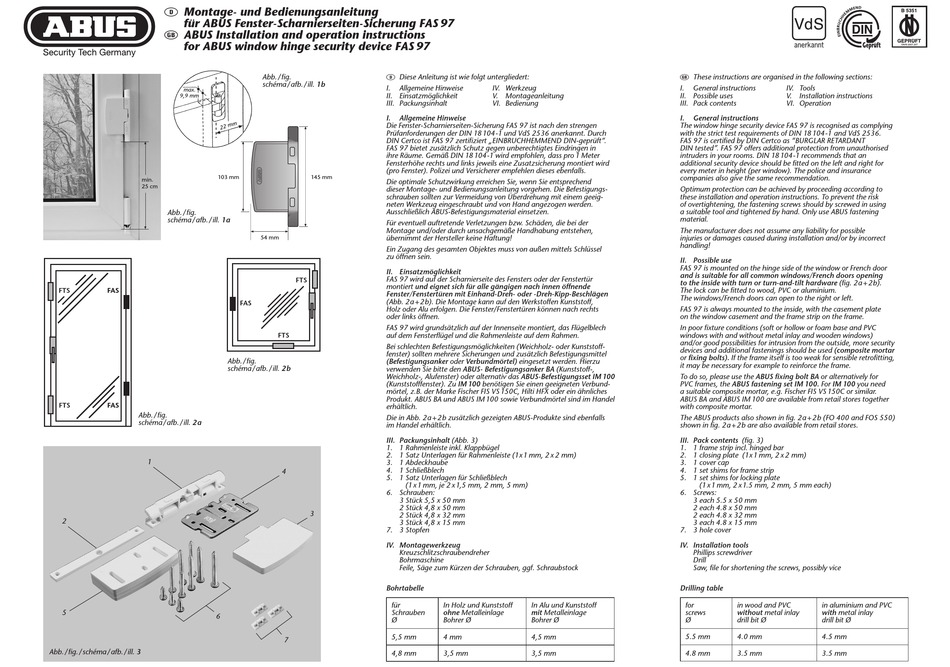

D Montage- und Bedienungsanleitung
für ABUS Fenster-Scharnierseiten-Sicherung FAS 97
G ABUS Installation and operation instructions
for ABUS window hinge security device FAS 97
max.
9,9 mm
103 mm
min.
25 cm
Abb./fig.
schéma /afb./ill. 1a
FTS FAS FAS
Abb./fig.
schéma/afb. /ill. 2b
FTS FAS FAS
Abb. /fig.
schéma /afb./ill. 2a
1
2
5
6
Abb./fig./schéma /afb. /ill. 3
Abb./fig. D Diese Anleitung ist wie folgt untergliedert:
schéma/afb. /ill. 1b
I. Allgemeine Hinweise
II. Einsatzmöglichkeit
III. Packungsinhalt
I. Allgemeine Hinweise
Die Fenster-Scharnierseiten-Sicherung FAS 97 ist nach den strengen
Prüfanforderungen der DIN 18 104-1 und VdS 2536 anerkannt. Durch
DIN Certco ist FAS 97 zertifiziert „EINBRUCHHEMMEND DIN-geprüft".
FAS 97 bietet zusätzlich Schutz gegen unberechtigtes Eindringen in
ihre Räume. Gemäß DIN 18 104-1 wird empfohlen, dass pro 1 Meter
Fensterhöhe rechts und links jeweils eine Zusatzsicherung montiert wird
(pro Fenster). Polizei und Versicherer empfehlen dieses ebenfalls.
145 mm
Die optimale Schutzwirkung erreichen Sie, wenn Sie entsprechend
dieser Montage- und Bedienungsanleitung vorgehen. Die Befestigungs-
schrauben sollten zur Vermeidung von Überdrehung mit einem geeig-
neten Werkzeug eingeschraubt und von Hand angezogen werden.
Ausschließlich ABUS-Befestigungsmaterial einsetzen.
Für eventuell auftretende Verletzungen bzw. Schäden, die bei der
Montage und/oder durch unsachgemäße Handhabung entstehen,
übernimmt der Hersteller keine Haftung!
54 mm
Ein Zugang des gesamten Objektes muss von außen mittels Schlüssel
zu öffnen sein.
II. Einsatzmöglichkeit
FAS 97 wird auf der Scharnierseite des Fensters oder der Fenstertür
FTS
montiert und eignet sich für alle gängigen nach innen öffnende
Fenster/Fenstertüren mit Einhand-Dreh- oder -Dreh-Kipp-Beschlägen
(Abb. 2a+2b). Die Montage kann auf den Werkstoffen Kunststoff,
FAS
Holz oder Alu erfolgen. Die Fenster/Fenstertüren können nach rechts
oder links öffnen.
FAS 97 wird grundsätzlich auf der Innenseite montiert, das Flügelblech
FTS auf dem Fensterflügel und die Rahmenleiste auf dem Rahmen.
Bei schlechten Befestigungsmöglichkeiten (Weichholz- oder Kunststoff-
fenster) sollten mehrere Sicherungen und zusätzlich Befestigungsmittel
(Befestigungsanker oder Verbundmörtel) eingesetzt werden. Hierzu
verwenden Sie bitte den ABUS- Befestigungsanker BA (Kunststoff-,
Weichholz-, Alufenster) oder alternativ das ABUS-Befestigungsset IM 100
(Kunststofffenster). Zu IM 100 benötigen Sie einen geeigneten Verbund-
mörtel, z.B. der Marke Fischer FIS VS 150C, Hilti HFX oder ein ähnliches
Produkt. ABUS BA und ABUS IM 100 sowie Verbundmörtel sind im Handel
erhältlich.
Die in Abb. 2a+2b zusätzlich gezeigten ABUS-Produkte sind ebenfalls
im Handel erhältlich.
III. Packungsinhalt (Abb. 3)
1. 1 Rahmenleiste inkl. Klappbügel
2. 1 Satz Unterlagen für Rahmenleiste (1x1 mm, 2 x 2 mm)
3. 1 Abdeckhaube
4. 1 Schließblech
4
5. 1 Satz Unterlagen für Schließblech
1 (1 x1 mm, je 2 x1,5 mm, 2 mm, 5 mm)
6. Schrauben:
3 Stück 5,5 x 50 mm
2 Stück 4,8 x 50 mm
3
2 Stück 4,8 x 32 mm
3 Stück 4,8 x 15 mm
7. 3 Stopfen
IV. Montagewerkzeug
Kreuzschlitzschraubendreher
Bohrmaschine
Feile, Säge zum Kürzen der Schrauben, ggf. Schraubstock
Bohrtabelle
für
Schrauben
Ø
5,5 mm
7
4,8 mm
IV. Werkzeug
V. Montageanleitung
VI. Bedienung
In Holz und Kunststoff In Alu und Kunststoff
ohne Metalleinlage mit Metalleinlage
Bohrer Ø Bohrer Ø
4 mm 4,5 mm
3,5 mm 3,5 mm
G These instructions are organised in the following sections:
I. General instructions IV. Tools
II. Possible uses V. Installation instructions
III. Pack contents VI. Operation
I. General instructions

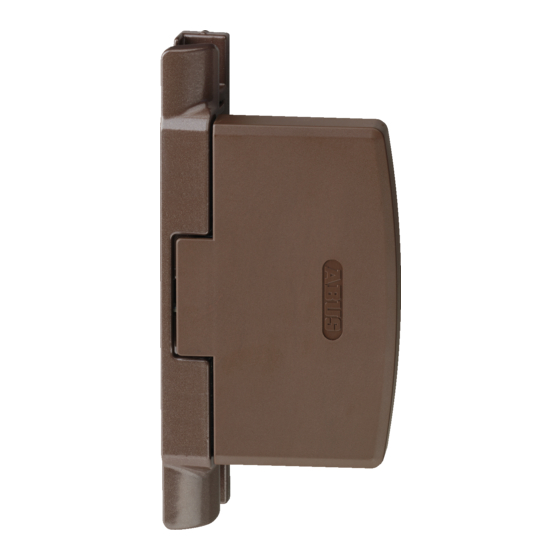

The window hinge security device FAS 97 is recognised as complying
with the strict test requirements of DIN 18 104-1 and VdS 2536.
FAS 97 is certified by DIN Certco as "BURGLAR RETARDANT
DIN tested". FAS 97 offers additional protection from unauthorised
intruders in your rooms. DIN 18 104-1 recommends that an
additional security device should be fitted on the left and right for
every meter in height (per window). The police and insurance
companies also give the same recommendation.
Optimum protection can be achieved by proceeding according to
these installation and operation instructions. To prevent the risk
of overtightening, the fastening screws should by screwed in using
a suitable tool and tightened by hand. Only use ABUS fastening
material.
The manufacturer does not assume any liability for possible
injuries or damages caused during installation and/or by incorrect
handling!
II. Possible use
FAS 97 is mounted on the hinge side of the window or French door
and is suitable for all common windows/French doors opening
to the inside with turn or turn-and-tilt hardware (fig. 2a + 2b).
The lock can be fitted to wood, PVC or aluminium.
The windows/French doors can open to the right or left.
FAS 97 is always mounted to the inside, with the casement plate
on the window casement and the frame strip on the frame.
In poor fixture conditions (soft or hollow or foam base and PVC
windows with and without metal inlay and wooden windows)
and/or good possibilities for intrusion from the outside, more security
devices and additional fastenings should be used (composite mortar
or fixing bolts). If the frame itself is too weak for sensible retrofitting,
it may be necessary for example to reinforce the frame.
To do so, please use the ABUS fixing bolt BA or alternatively for
PVC frames, the ABUS fastening set IM 100. For IM 100 you need
a suitable composite mortar, e.g. Fischer FIS VS 150C or similar.
ABUS BA and ABUS IM 100 are available from retail stores together
with composite mortar.
The ABUS products also shown in fig. 2a + 2b (FO 400 and FOS 550)
shown in fig. 2a + 2b are also available from retail stores.
III. Pack contents (fig. 3)
1. 1 frame strip incl. hinged bar
2. 1 closing plate (1x 1 mm, 2 x 2 mm)
3. 1 cover cap
4. 1 set shims for frame strip
5. 1 set shims for locking plate
1 (1 x 1 mm, 2 x 1.5 mm, 2 mm, 5 mm each)
6. Screws:
3 each 5.5 x 50 mm
2 each 4.8 x 50 mm
2 each 4.8 x 32 mm
3 each 4.8 x 15 mm
7. 3 hole cover
IV. Installation tools
Phillips screwdriver
Drill
Saw, file for shortening the screws, possibly vice
Drilling table
for in wood and PVC in aluminium and PVC
screws without metal inlay with metal inlay
Ø drill bit Ø drill bit Ø
5.5 mm 4.0 mm 4.5 mm
4.8 mm 3.5 mm 3.5 mm
