S O L U T I O N S F O R B U I L D I N G C O N T R O L

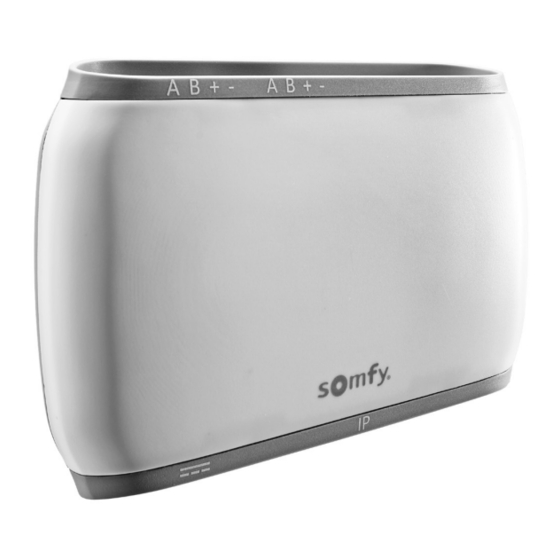

animeo Connect
IP Sensor Gateway
Návod k instalaci
Installationsvejledning
Gebrauchsanweisung
Installation guide
© 2018-2019, SOMFY ACTIVITES SA. ALL RIGHTS RESERVED. REF. 5137983C – 2019/06/30
Guía de instalación
Notice d'installation
Guida all'installazione
시공 가이드
Montagehandleiding
Installasjonsanvisninger
Instrukcja instalacji
Инструкция по монтажу
Installationsanvisningar
Montaj kılavuzu
Ref. 1860312
Advertisement
Table of Contents
Related Manuals for SOMFY animeo Connect 1860312
Summary of Contents for SOMFY animeo Connect 1860312

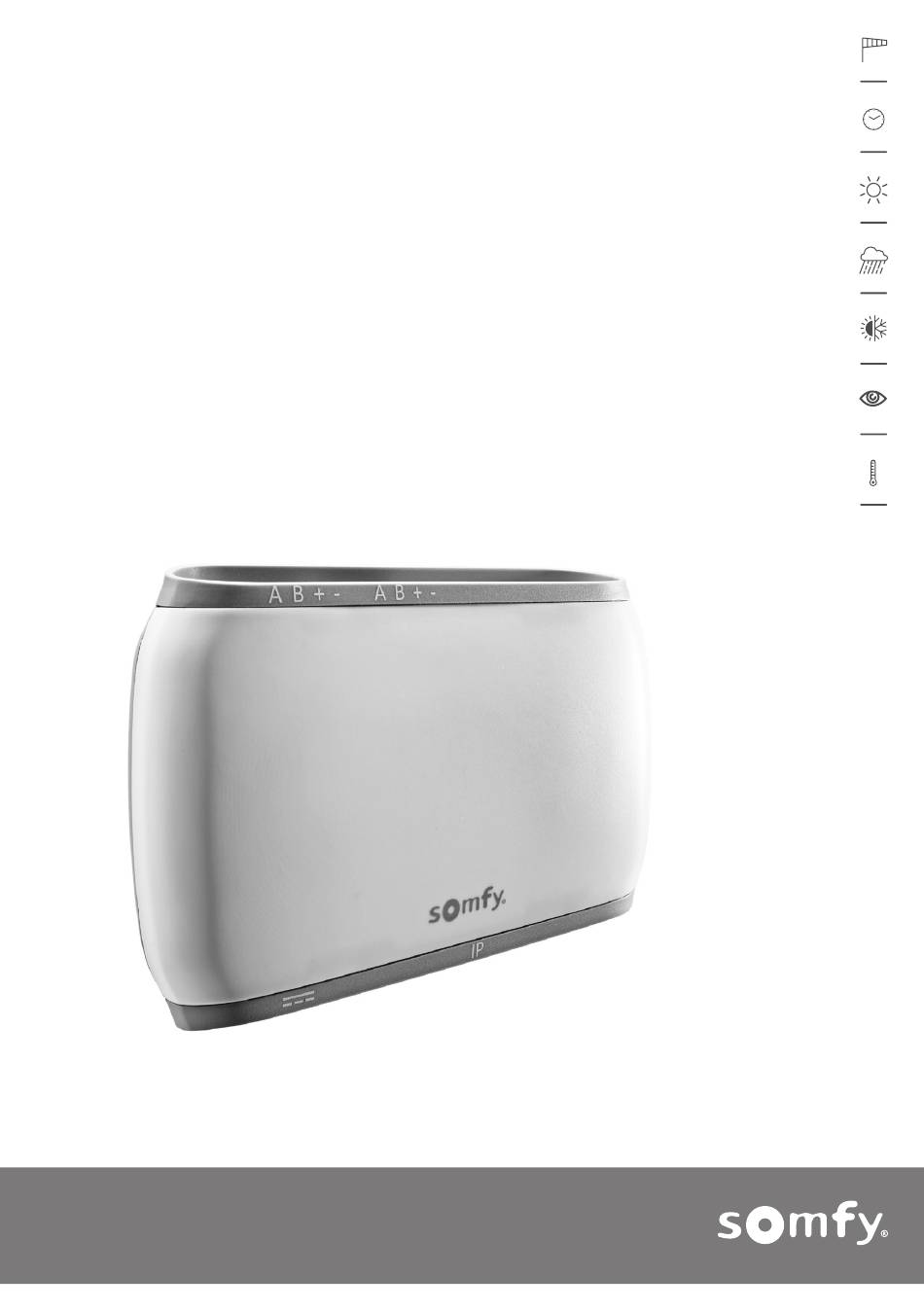

- Page 1 Návod k instalaci Montagehandleiding Installationsanvisningar Guía de instalación Installationsvejledning Notice d’installation Installasjonsanvisninger Montaj kılavuzu Gebrauchsanweisung Guida all‘installazione Instrukcja instalacji Installation guide Инструкция по монтажу 시공 가이드 Ref. 1860312 © 2018-2019, SOMFY ACTIVITES SA. ALL RIGHTS RESERVED. REF. 5137983C – 2019/06/30...
- Page 2 57 mm B A B A A B A A B + – A B + – Sensor Error max. 150 mA 2/20 animeo Connect . IP Sensor Gateway . Ref. 5137983C -...
- Page 3 – – animeo Connect IP Sensor Gateway Ref. 1860312 24 V DC IP Bus – 24 V Power Supply 100 - 240 V AC ~ ref. 1860303 – – – – – Weather Station Cloud max. 300 m A B + – A B + –...
-
Page 4: Elektrické Zapojení
0 °C ... + 50 °C Relativní vlhkost 85 % při 30 °C Materiál krytu Rozměry krytu (š × v × h) 133 × 86 × 44 mm Třída ochrany Stupeň krytí IP 20 Shoda www.somfy.com/ce VODIČ Připojení k … Vodič Kroucené páry Maximální délka Napájení 1,8 m Ethernet Kat. 6 100 m Sběrnice RS485... - Page 5 Relativ fugtighed 85 % ved 30 ° C Kabinetmateriale Kabinetmål (b x h x d) 133 x 86 x 44 mm Beskyttelsesklasse Beskyttelsesklasse IP20 Overensstemmelse www.somfy.com/ce KABEL Forbinder til … Kabel Parsnoede Maks. længde Strømforsyning 1.8 m Ethernet Kat. 6...
-
Page 6: Montage
Relative Luftfeuchte 85 % bei 30 °C Gehäusematerial Gehäuseabmessungen (B x H x T) 133 x 86 x 44 mm Schutzklasse Schutzgrad IP20 Konformitätserklärung www.somfy.com/ce VERDRAHTUNG Verbindung zu … Kabel Verdrilltes Adernpaar Max. Länge Spannungsversorgung 1,8 m Ethernet Kat. 6... - Page 7 85 % at 30 ° C Material of housing Housing dimensions (w x h x d) 133 x 86 x 44 mm Protection class Degree of protection IP20 Conformity www.somfy.com/ce CABLE Connection to … Cable Twisted pair Max. length Power Supply 1.8 m Ethernet Cat.
- Page 8 85 % a 30 ° C Material de la estructura Dimensiones de la estructura (An. x Al. x Pr.) 133 x 86 x 44 mm Clase de protección Índice de protección IP20 Conformidad www.somfy.com/ce CABLE Conexión a … Cable Par trenzado Longitud máxima Alimentación 1,8 m Ethernet Cat.
-
Page 9: Caractéristiques
85 % à 30 ° C Matériau du boîtier Dimensions du boîtier (l x h x p) 133 x 86 x 44 mm Classe de protection Indice de protection IP20 Conformité www.somfy.com/ce CÂBLE Connexion vers ... Câble Paire torsadée Longueur max. Alimentation 1,8 m Ethernet Cat. -
Page 10: Specifiche Tecniche
85 % a 30 ° C Materiale per il carter Dimensioni carter (l x a x d) 133 x 86 x 44 mm Classe di protezione Grado di protezione IP20 Conformità www.somfy.com/ce CAVO Collegamento a ... Cavo Doppino Lunghezza massima Alimentazione 1,8 m Ethernet Cat. - Page 11 85% @ 30 ° C 상대 습도 하우징 재질 하우징 크기(W x H x D) 133 x 86 x 44 mm 보호 등급 IP20 절연 등급 www.somfy.com/ce 제조자 적합성 케이블 TP(Twisted Pair) 연결 대상… 케이블 최대 길이 1.8 m 전원 공급 장치...
- Page 12 Relatieve vochtigheid 85% bij 30°C Materiaal van de behuizing Afmetingen behuizing (b x h x d) 133 x 86 x 44 mm Beschermingsklasse Beschermingsklasse IP20 Conformiteit www.somfy.com/ce KABEL Aansluiten op … Kabel Getwist paar Maximale lengte Voeding 1,8 m Ethernet Cat.
- Page 13 Relativ fuktighet 85 % ved 30 °C Husmateriale Mål for hus (b x h x d) 133 x 86 x 44 mm Beskyttelsesklasse Beskyttelsesindeks IP20 Samsvar www.somfy.com/ce KABEL Tilkobling til … Kabel Parsnodd Maks. lengde Strømforsyning 1,8 m Ethernet Kat. 6...
- Page 14 Wilgotność względna 85 % przy 30°C Materiał obudowy Wymiary obudowy (szer. x wys. x gł.) 133 x 86 x 44 mm Klasa ochrony Stopień ochrony IP20 Zgodność www.somfy.com/ce PRZEWÓD Podłączenie do ... Przewód Skrętka dwużyłowa Maks. długość Zasilania 1,8 m Ethernet Kat.
- Page 15 85 % при температуре 30 °C Материал корпуса Размеры корпуса (Ш x В x Г) 133 x 86 x 44 мм Класс защиты Степень пылевлагозащищенности IP20 Соответствие нормативным требованиям www.somfy.com/ce ПРОВОД Подключение к… Провод Витая пара Макс. длина Сетевое питание 1,8 м...
- Page 16 Relativ fuktighet 85 % vid 30 °C Höljets material ABS-plast Höljets dimensioner (b x h x d) 133 x 86 x 44 mm Skyddsklass Kapslingsklass IP20 Försäkran om överensstämmelse www.somfy.com/ce KABEL Anslutning till … Kabel Partvinnad kabel Maximal längd Nätaggregat 1,8 m Ethernet Kat. 6...
- Page 17 30 ° C'de % 85 Muhafaza malzemesi Muhafaza boyutları (G x Y x D) 133 x 86 x 44 mm Koruma sınıfı Koruma endeksi IP20 Uygunluk www.somfy.com/ce KABLO … Bağlantı Kablo Çift bükümlü Maks. uzunluk Güç Beslemesi 1,8 m Ethernet Cat.
- Page 18 Installation beginnen. Eine nicht fachgerechte Installation l’alimentation. kann schwere Verletzungen zur Folge haben. Trennen Sie alle zu SOMFY décline toute responsabilité en cas de défauts ou de dom- installierenden Stromkabel! Ergreifen Sie geeignete Maßahmen, mages résultant du non-respect de cette notice. Veuillez conserver um ein unbeabsichtigtes Einschalten zu vermeiden! Installation, cette notice pour pouvoir la consulter ultérieurement.
- Page 19 3 mm för alla faser från försörjningen. Somfy verklaart hierbij dat dit product conform is aan de essen- SOMFY kan inte hållas ansvarigt för ev. fel och skador som uppstår på tiële eissen en aan andere relevante bepalingen van de Europese grund av att dessa anvisningar inte följs.
- Page 20 Somfy Activites SA 50 Avenue du Nouveau Monde 74300 Cluses France www.somfy.com/projects...
