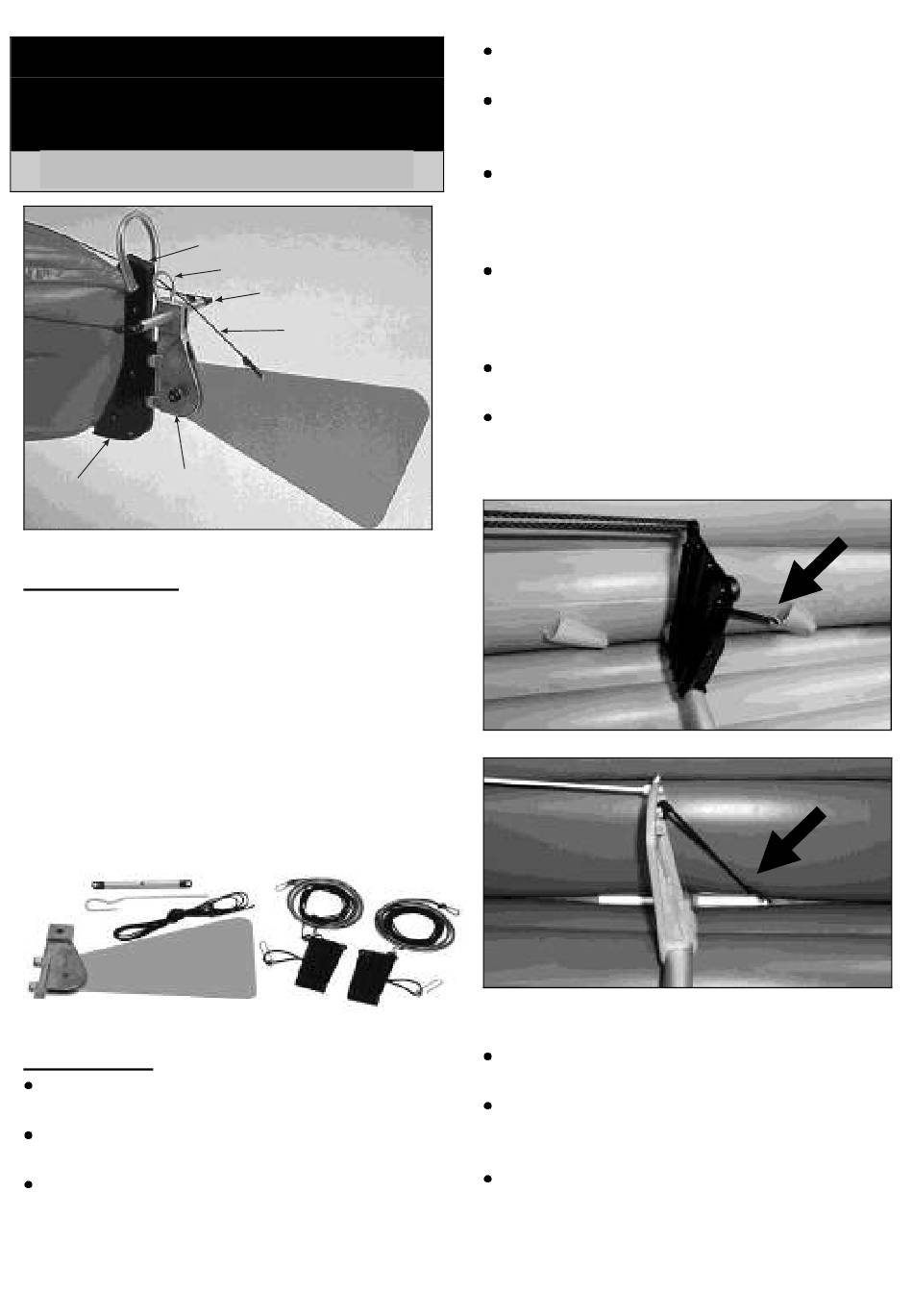

STEUERVORRICHTUNG
Holiday/EXPLORER/
MONTAGEANWEISUNG
S teuerflansch
Heckbesc hlag
STÜCKLISTE:
1 Steuerflansch mit Steuerblatt
1 Steckdorn
1 Querstab mit Kunststoffösen
2 Steuerpedale mit Rückzuggummi und
Nirosta- Haken
2 Steuerleinen mit Seilspanner
2 Steuerseil-Schutzschlauch
4 Karabiner
1 Steuerblatt-Aufholleine mit Drücker-
verschluss
MONTAGE:
Öffnen Sie den Karton und nehmen Sie alle
Teile heraus.
Überprüfen Sie anhand der Stückliste ob alle
Teile vorhanden sind.
Stecken Sie den Querstab durch die Bohrung
am Steuerflansch - Achten Sie darauf, dass
die mittlere Bohrung am Querstab nach oben
schaut.
Aufholkopf
S teckdorn
Querstab
Aufholerleine
S teuerbla tt
Halten Sie die Steuerung auf den Heckbe-
schlag Ihres Bootes.
Stecken Sie den Steckdorn, mit der langen
Seite, von oben durch den Heckbeschlag und
den Steuerflansch.
Der kurze Teil vom Steckdorn wird dabei in
die Bohrung an der Oberseite vom Steuer-
flansch und die mittlere Bohrung vom
Querstab gesteckt.
Stecken Sie die Pedale auf den hinteren
Fußstemmbügel vom Boot - Die Steuerleinen
und Rückholgummi müssen jeweils an der
Außenseite der Pedale sein.
Stecken Sie den Fußstemmbügel samt Pedale
in die von Ihnen gewünschte.
Hängen Sie die Rückholgummi-Haken der
Pedale an der nächsten Lasche vor dem Fuß-
stemmbügel ein (bzw. im Stemmbügel bei
RIVERSTAR).
EXPLORER:
Entfernen Sie die Karabiner von der Steuer-
leine.
Ziehen Sie die Steuerleine von vorne durch
die Steuerseilöffnung am hinteren Sitz Ihres
Bootes.
Ziehen Sie auch den Schutzschlauch ein
Stück durch die Steuerseilöffnung.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HOLIDAY and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for grabner HOLIDAY

  • Page 1 Halten Sie die Steuerung auf den Heckbe- STEUERVORRICHTUNG schlag Ihres Bootes. HOLIDAY/EXPLORER/ Stecken Sie den Steckdorn, mit der langen Seite, von oben durch den Heckbeschlag und RIVERSTAR den Steuerflansch. MONTAGEANWEISUNG Der kurze Teil vom Steckdorn wird dabei in die Bohrung an der Oberseite vom Steuer-...
  • Page 2 Ziehen Sie das andere Ende durch den Auf- holkopf vom Heckbeschlag und befestigen Sie es mit dem Tanka-Verschluss an der Verdecköse (EXPLORER), Rückenlehnenbeschlag (HOLIDAY) oder an der Ösenleiste (RIVERSTAR). RIVERSTAR: Wie EXPLORER, jedoch wird die Steuerlei- ne mit Schutzschlauch von oben nach unten durch die Steuerseilöffnung geführt.
  • Page 3 Hold the mounted steering device onto the STEERING DEVICE stern fitting of your boat. HOLIDAY/EXPLORER/ Insert the safety pin with the long side through the stern fitting. RIVERSTAR Insert the short part of the safety pin, at the Instruction for assembly same time, in the hole on top of the steering flange and the middle hole of the crossbar.
  • Page 4 (EXPLORER), on the backrest fitting (HOLIDAY) or on the eyelet strip (RIVER- STAR). RIVERSTAR: Same like EXPLORER, but pull the steering...
