BEGE MIG NOVA+ Quick Start Manual

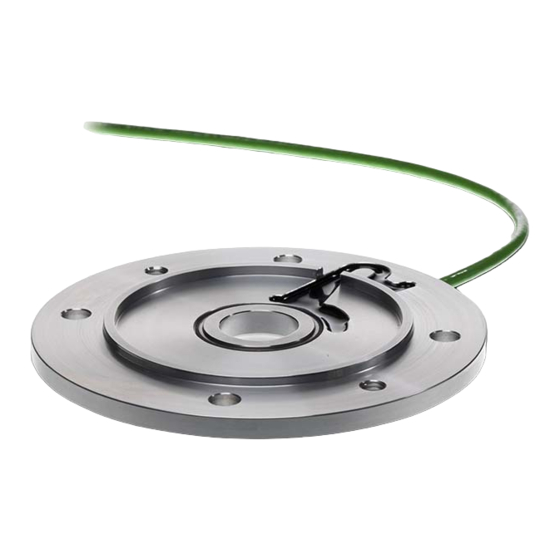

Magnetischer Impulsgeber Typ MIG NOVA+
Mechanische Werte
Max. Drehzahl
Temperaturbereich
Flansch-/Nabenwerkstoff
Anschlusskabel
Kabellänge
Schutzart
Motorwellenspiel
Elektrische Werte
Spannungsversorgung U
B
Max. Impulsfrequenz
Ausgangssignale
Impulse / Umdrehung
Signalpegel
Belastbarkeit der Ausgänge
Ausgangsschaltung
Externe Auswertungen
Verpolschutz der
Versorgungsspannung
Kurzschlussfeste Ausgänge
Anschlussbelegung
Anschluss U
Kabel braun
Stecker / 4 - polig braun
Achtung: Nicht benötigte Anschluss-Litzen bitte isolieren und gegen Kurzschluss schützen!
-1
6.000 min (1.024 Impulse), bzw. 3.000 min
-30° C bis +80° C
Aluminium / Edelstahl
PUR-Mantel 6 x 0,14 geschirmt
Standard 2 m oder auf Anfrage
max. 100 m bei 5 V DC
max. 20 m bei 24 V DC
max. 50 m bei 24 V DC und Impulsfrequenz max. 50 kHz
Standard IP 40
max. IP 67 abhängig von der Abdichtung zwischen Motor- und
Maschinenflansch
0,2 mm axial
0,05 mm radial
5 bis 24 V DC
≤ 100 kHz
Rechteck-Impuls, A 90° B und A 90° B invertiert
1 .... 512, 1.024, 2.048
U ≥ U – 0,7 V bei I
HIGH B
U ≤ 0,7 V bei I
LOW Last
≤ 30 mA bei U = 10 V DC
B
≤ 20 mA bei U = 24 V DC
B
Line-Driver Gegentakt (Push-Pull)
NPN, PNP, RS422
Ja
Ja
0 V
b
weiß gelb
blau weiß
-1
(2.048 Impulse)
(weitere auf Anfrage) Magnet vulkanisiert
(A+B, A+B inv.)
≤ 10 mA
Last
≤ 10 mA
A B
grün
schwarz
Version : 7.2017
A` B`
rosa grau
