ODU AMC

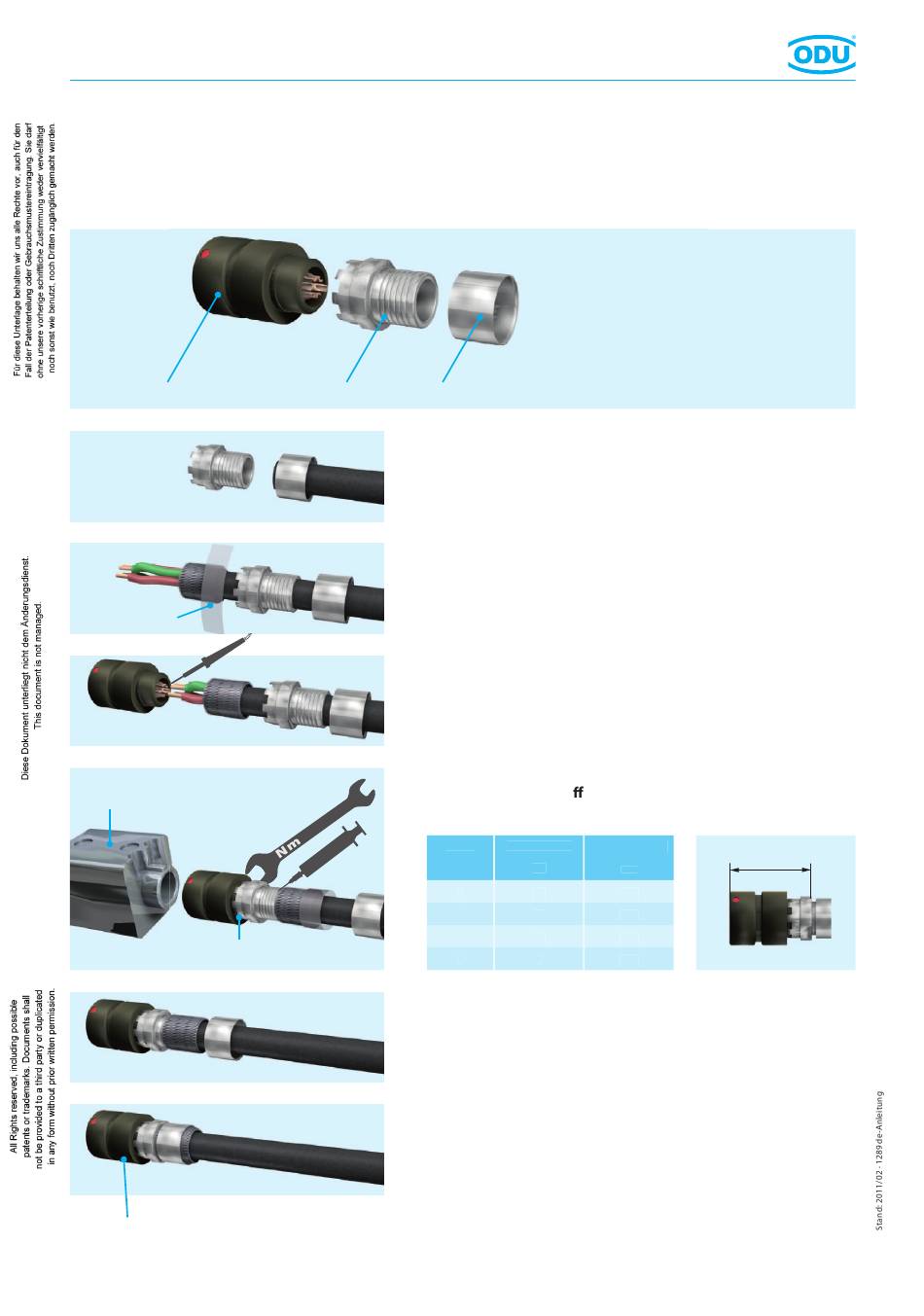

Montageanleitung
ODU AMC Kabelbuchse
Kabelteil
Fixierband
ODU Montagewerkzeug
(auf Anfrage)
Klebstoff
Dichtfläche für Kabelumspritzung
www.odu.de
Schirmhülse
Crimphülse
1. Crimphülse und Schirmhülse über das Kabel schieben.
Bei Verwen dung eines Metallbandes zur Schirmbefestigung auf
der Schirmhülse wird die Crimphülse nicht mehr benötigt.
2. Kabel und Leiter abisoliern. Schirm zurückschlagen und mit
Fixierband auf Kabelmantel fixieren. Vorzugsweise Adern
verzinnen.
3. Litzen nach Nummerierung in Kontakte löten.
4. Schirmhülse bündig aufschrauben, Drehmoment beachten.
Gewinde mit Kleb sto sichern. Zur Sicherung der Lötstellen
Innenbereich der Schirmhülse vergießen.
Größe
0
1
1,5 (A)
2
5. Fixierband entfernen und Schirm geflecht auf Schirmhülse auf-
legen. Schirmgeflecht mittels Crimpung oder Metallband auf
Schirmhülse fixieren.
6. Kabelabgang: Dieser kann durch Umspritzen oder durch Ver -
wen dung von Formschrumpfteilen realisiert werden.
Montageanleitung
Drehmoment
(Kontrollmaß x)
Nm
mm
0,5
18,7
1,0
20,7
1,5
20,7
2
23,7
x
010.645.001.000.003
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for ODU AMC
Summary of Contents for ODU AMC
- Page 1 ODU AMC Montageanleitung Montageanleitung ODU AMC Kabelbuchse Kabelteil Schirmhülse Crimphülse 1. Crimphülse und Schirmhülse über das Kabel schieben. Bei Verwen dung eines Metallbandes zur Schirmbefestigung auf der Schirmhülse wird die Crimphülse nicht mehr benötigt. 2. Kabel und Leiter abisoliern. Schirm zurückschlagen und mit Fixierband auf Kabelmantel fixieren.
- Page 2 ODU AMC Assembly Instructions Assembly Instruction ODU AMC Cable In-Line Receptacle In-line receptacle Crimp adapter Crimp sleeve 1. Slide crimp sleeve and crimp adapter over the cable. The crimp sleeve is not needed if a metal band is used for fasten- ing the shield to the crimp adapter.
- Page 3 Montageanleitung back to ODU AMC / Assembly instructions 2. Abisolierlängen Lötanschluss /Cable Preparation: Die nachfolgende Tabelle dient zur Erleichterung für die Konfektionierung. Sie enthält Richtwerte für die Vorbereitung des Kabels im Bezug auf die Abisolierlängen. / The following table provides recommended guidelines for cable preparation.
- Page 4 (ODU empfiehlt WEVO-2K-Vergussmasse PU552FL) / Potting the interior / of the Crimp adapter: / Encapsulate the interior of the crimp adapter to secure the soldered points / with 2K casting resin PU. / (ODU reference WEVO-2K-casting resin PU552FL) www.odu.de 010.645.001.004.003...
- Page 5 Montageanleitung back to ODU AMC / Assembly instructions 5. Montage Crimphülse / Assembly crimp sleeve 5.1 Crimpbacken ODU: Hand-Crimpzange / Crimp tool ODU: / Hand-crimptong Größe Artikelnummer / Size / Part number alle / all 080.000.026.000.000 Crimpbacken / Crimp dies Größe...
- Page 6 Montageanleitung back to ODU AMC / Assembly instructions 6. Kabelabgang / Cable interface 6.1 ODU-Umspritzung: Auf Anfrage bieten wir auch Komplettlösungen mit gerader und / OUD-overmolding: gewinkelter Umspritzung an. / We provide complete solution with straight and right-angle overmolding / on request.
