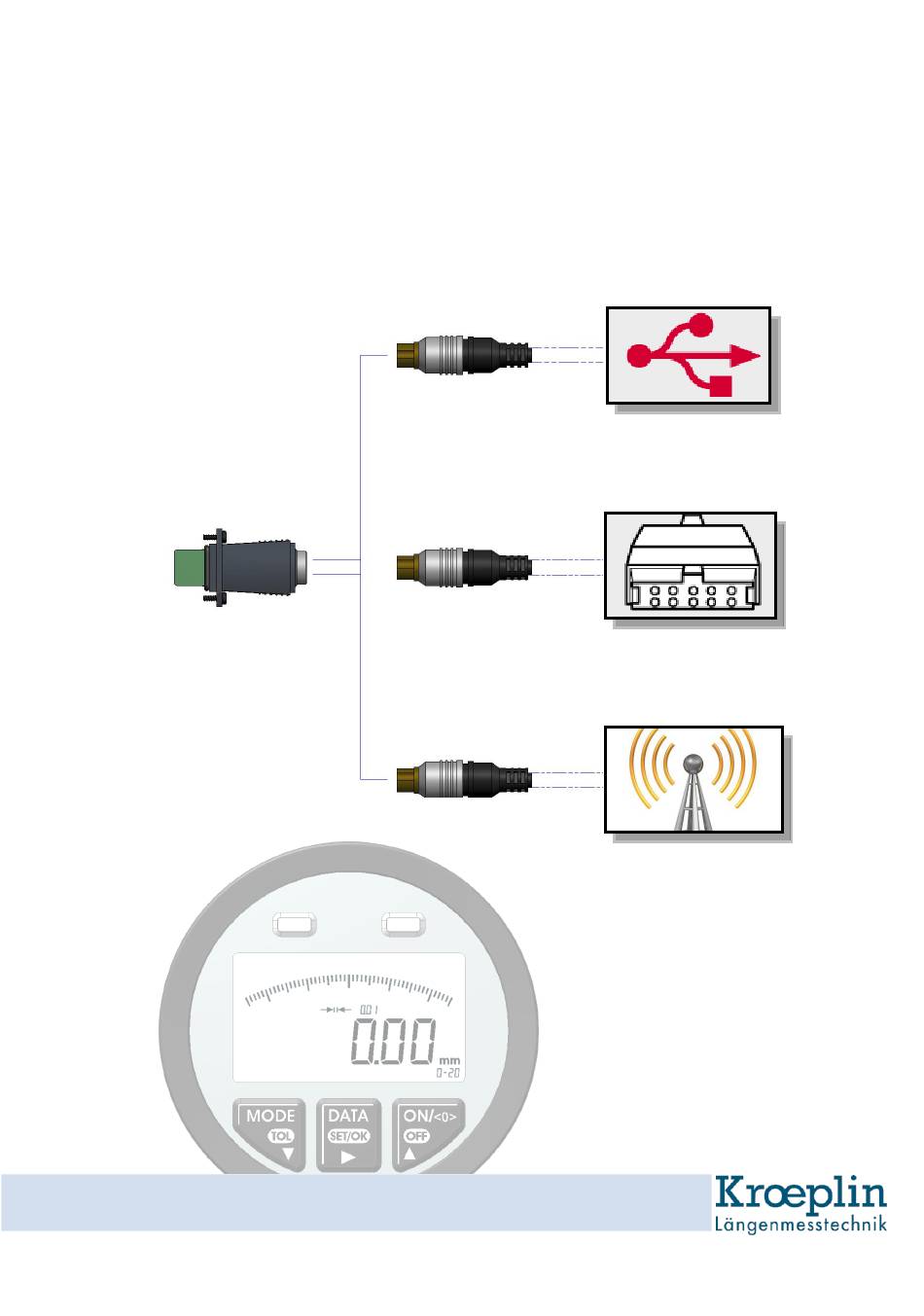

- Page 1 Einbauanleitung Schnittstelle USB, Digimatic und U-WAVE® (V2.0) User’s Manual Interface USB, Digimatic and U-WAVE® (V2.0) C / G – Serie...
- Page 2 Lieferumfang Datenkabel USB – V2.0 , Digimatic – V2.0 oder U-WAVE® (U-WAVE®- Sender und -Empfänger sind separat erhältlich siehe Seite 4) Schnittstelladapter – V2.0 (universal) einschließlich Schrauben und Dichtung Schraubendreher TORX T6 (Artikel-Nr.: 1602-28) Einbauanleitung Schnittstelle Schnittstellen Die Schnittstellen sind als Zubehör erhältlich und können jederzeit nachgerüstet werden.
- Page 3 Schnittstelleneinbau 3. Schnittstellenadapter aus Antistatikhülle entnehmen und vorsichtig in das Gerät einsetzen : Zapfen Schnittstellenadapter Dichtung Aussparung Gerät Schnittstellenadapter mit Zapfen entsprechend in die Aussparung des Gerätes einsetzen. Beim Einsetzen des Adapters auf Sauberkeit und Lage der Dichtung achten! 4. Schnittstellenadapter anschrauben: Schraubendreher Artikel-Nr.: 1602-28...
- Page 4 Schnittstelleneinbau 5. Datenkabel montieren / demontieren : Schnittstellenadapter Ring Beim Montieren des Kabels Verdrehsicherung beachten! Beim Demontieren des Kabels den Schnittstellenadapter festhalten und den Ring des Datenkabels zurückziehen. Kompatibilität Die Schnittstelle USB ist kompatibel zu USB 1.1+2.0 . Die Schnittstelle Digimatic ist kompatibel zu Mitutoyo Auswertegeräten. U-WAVE®...
-
Page 5: Scope Of Supply
Scope of supply Data cable USB – V2.0 , Digimatic – V2.0 or U-WAVE® (U-WAVE® - transmitter and receiver are available separately – see page 7) Interface adapter – V2.0 (universal) incl. screws and seal Screw driver TORX T6 (Part-No.: 1602-28) ... - Page 6 Installation of interface 3. Remove the anti-static bag from the interface adapter and insert the adapter carefully into the gauge: interface adapter Seal Gap Gage Insert the interface adapter with pin carefully into the gap. Pay attention to cleanness and position of the rubber seal when mounting the adapter! 4.
- Page 7 Installation of interface 5. Data cable mounting / dismounting: interface adapter ring Please pay attention to the anti-twist protection when mountig the cable! When dismounting the cable hold the interface adapter and pull the cable ring backwards. Compatibility The interface USB is compatible with USB 1.1+2.0 . The interface Digimatic is compatible with Mitutoyo transmitters.
- Page 8 Datum der Drucklegung. Die Abbildungen Gartenstraße 50 entsprechen teilweise nicht dem Standardprodukt. 36381 Schlüchtern Darüber hinaus gelten unsere Allgemeinen T +49 (0)6661-86-0 Geschäftsbedingungen der jeweils gültigen F +49 (0)6661-86-39 Fassung. sales@kroeplin.com www.kroeplin.com © Copyright Kroeplin GmbH. Alle Rechte vorbehalten. 0689-33 (Stand: Februar 2012)
