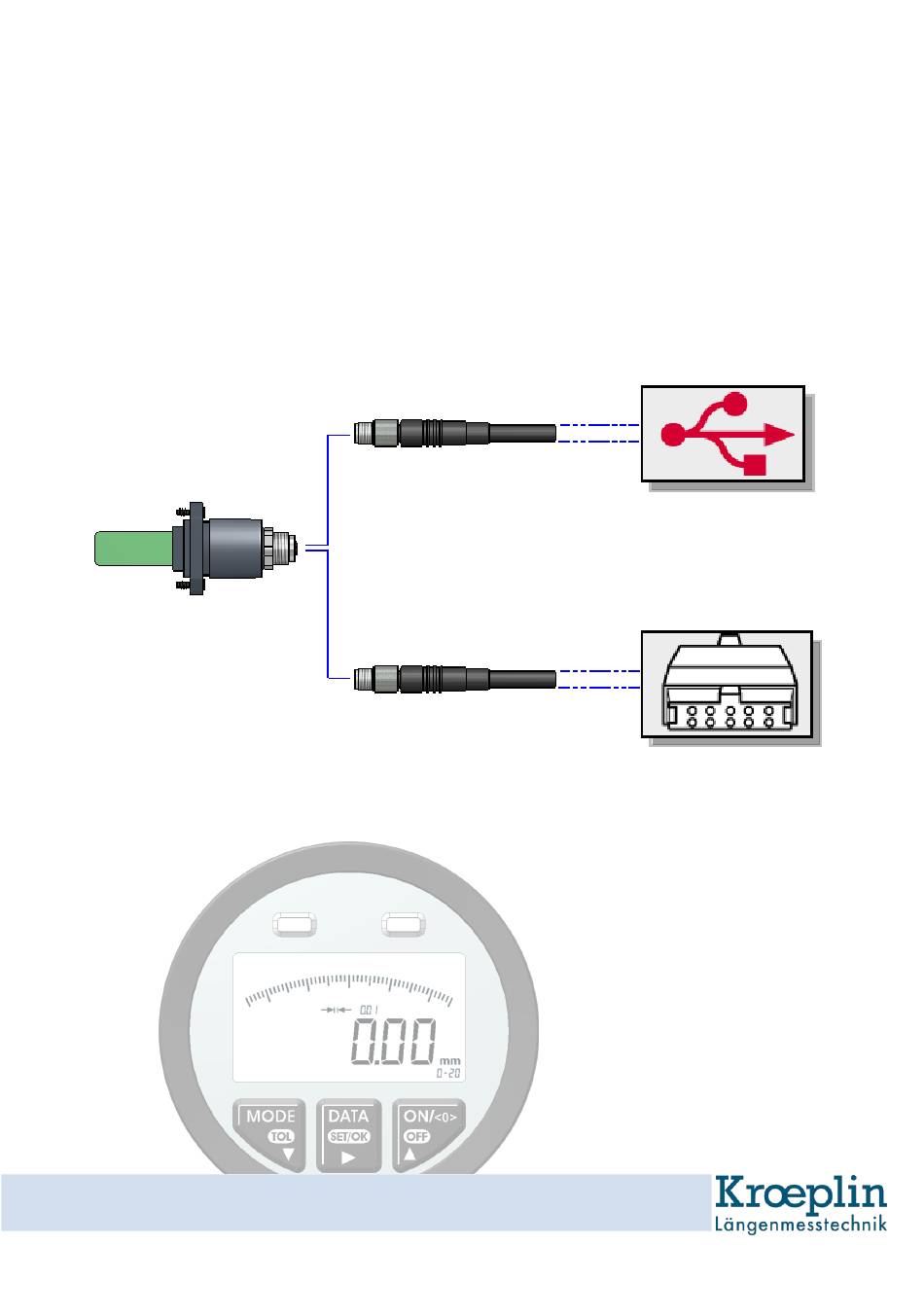

- Page 1 Einbauanleitung Schnittstelle USB und Mitutoyo – Digimatic User’s Manual Interface USB and Mitutoyo - Digimatic C / G – Serie...
- Page 2 Lieferumfang Datenkabel USB oder Mitutoyo - Digimatic Schnittstelladapter (universal) einschließlich Schrauben und Dichtung Schraubendreher TORX T6 (Artikel-Nr.: 1602-28) Einbauanleitung Schnittstelle Installations – CD (nur für USB Schnittstelle) Schnittstellen Die Schnittstellen sind als Zubehör erhältlich und können jederzeit nachgerüstet werden. Sie bestehen jeweils aus einem Schnittstellenadapter und dem entsprechenden Datenkabel.
- Page 3 Schnittstelleneinbau 3. Schnittstellenadapter aus Antistatikhülle entnehmen und vorsichtig in das Gerät einsetzen : Zapfen Schnittstellenadapter Dichtung Aussparung Gerät Schnittstellenadapter mit Zapfen entsprechend in die Aussparung des Gerätes einsetzen. Beim Einsetzen des Adapters auf Sauberkeit und Lage der Dichtung achten! 4. Schnittstellenadapter anschrauben: Schraubendreher 1602-28...
- Page 4 Schnittstelleneinbau 5. Datenkabel anschließen : Bei Schnittstelle USB unbedingt beachten: Zuerst die USB Interface – Software von der mitgelieferten CD installieren bevor das Kabel in den PC gesteckt wird. Installation siehe beigefügte Installationsanweisung auf CD. Die Schnittstelle 1962-11 ist kompatibel zu USB 1.1+2.0 . Kompatibilität Die Schnittstelle 1962-10 ist kompatibel zu Mitutoyo –...
- Page 5 Scope of supply Data cable USB or Mitutoyo - Digimatic Interface adapter (universal) incl. screws and seal Screw driver TORX T6 (Part-No.: 1602-28) User’s manual Installation – CD (only available for USB interface) Interfaces The interfaces are available as accessories and can be upgraded everytime. The interfaces consist of an interface adapter and a data cable.
- Page 6 Installation of interface 3. Remove the anti-static bag from the interface adapter and insert the adapter carefully into the gauge: Interface adapter Seal Gap Gage Insert the interface adapter with pin carefully into the gap. Pay attention to cleanness and position of the rubber seal when mounting the adapter! 4.
- Page 7 Installation of interface 5. Connecting the data cable: Attention! The provided software for the USB interface has to be installed at first before connecting the gage to a computer. See attached CD (Manual for software installation). Compatibility The interface 1962-11 is compatible with USB 1.1+2.0 . The interface 1962-10 is compatible with Mitutoyo –...
- Page 8 Datum der Drucklegung. Die Abbildungen 36381 Schlüchtern entsprechen teilweise nicht dem Standardprodukt. T +49 (0)6661-86-0 Darüber hinaus gelten unsere Allgemeinen F +49 (0)6661-86-39 Geschäftsbedingungen der jeweils gültigen sales@kroeplin.com Fassung. www.kroeplin.com © Copyright Kroeplin GmbH. Alle Rechte vorbehalten. 0689-23 (Stand: Okt. 2009)
