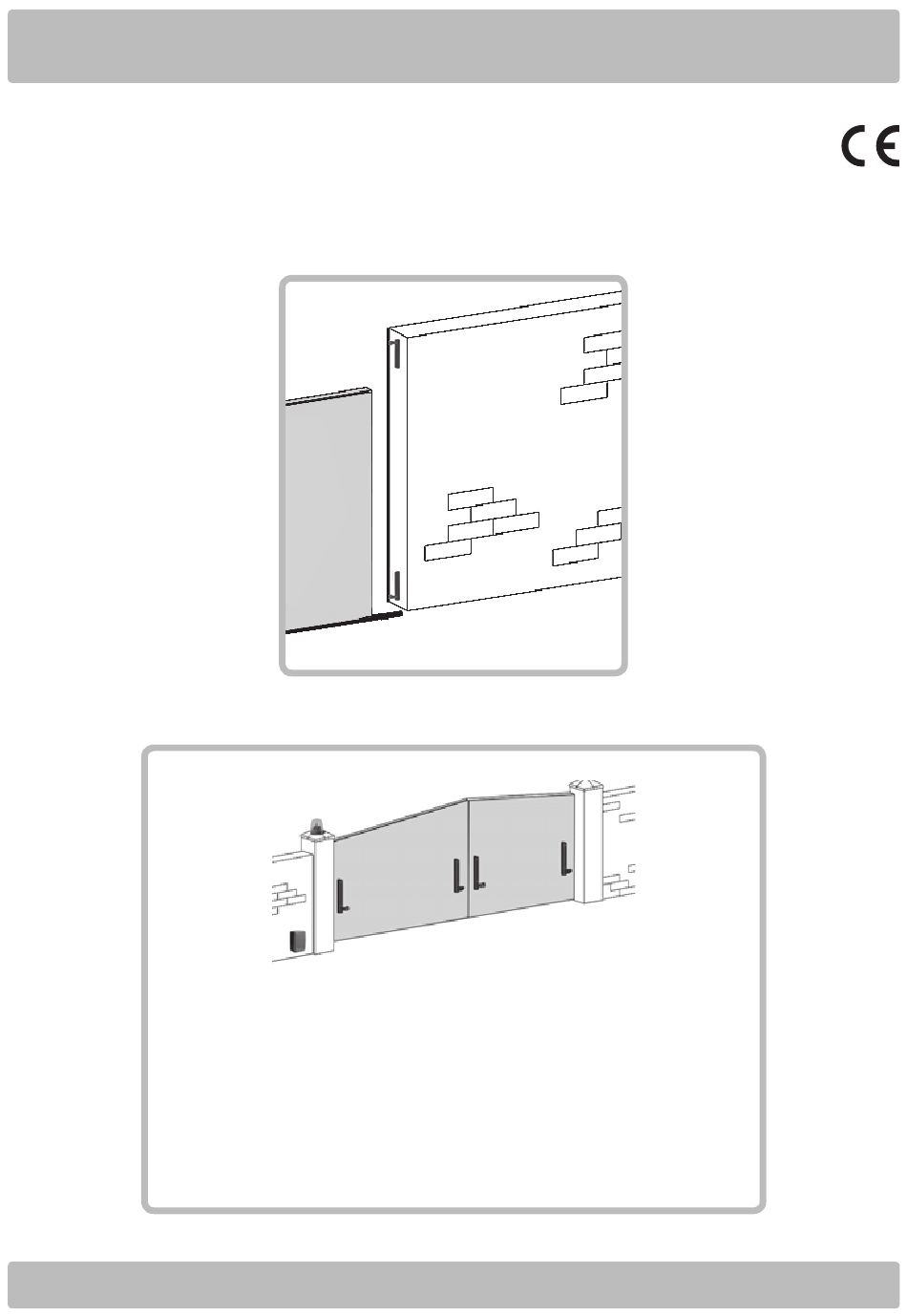

VERTIGO WIRELESS
Brevettato - Patent VR2012U000024
VERTIGO WIRELESS 8 code ACG8061
VERTIGO WIRELESS 10 code ACG8062
È possibile ruotare di 90° in 90° il gruppo soffietto in modo da orientare il raggio d'uscita
infrarosso come desiderato.
On peut faire pivoter de 90° à 90° l'ensemble soufflet afin de diriger le faisceau de sortie
infrarouge comme souhaité.
The bellows assembly which includes the lens, can be rotated by 90° in 90° so to adjust the
direction of the ray as per installation need.
Sie können um 90° in 90° zu drehen die Balgbaugruppe, um den Strahl von Infrarot-Licht zu
lenken, wie gewünscht.
Se puede girar de 90° en 90° el conjunto de fuelle con el fin de dirigir el rayo de salida de luz
infrarroja como se desee.
ITALIANO pag. 05 / FRANÇAIS pag. 09 / ENGLISH page 13 / DEUTSCH pag. 17 / ESPAÑOL pag. 21
