Page 1: Table Of Contents

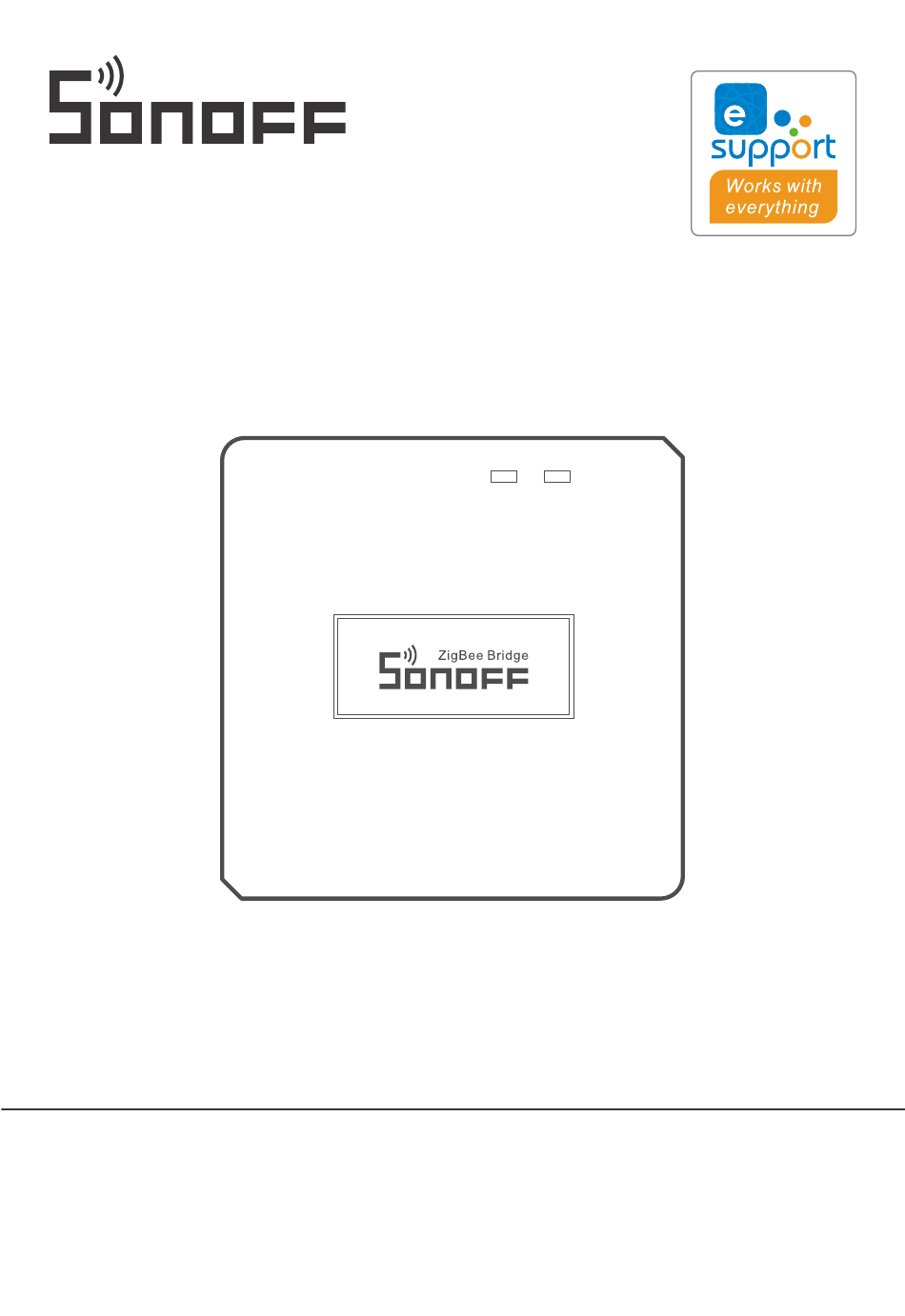

ZBBridge User manual V1.0 ZigBee Bridge 中文---------------- 1-4 English-------------- 5-8 Español----------- -13-17 Deutsch----------- 9-12 Italiano----------- -22-25 Français---------- 18-21 Русский язык-----26-30... - Page 2 SONOFF TECHNOLOGIES CO., LTD. 中 文 中 文 中 文 产品参数 型号 ZBBridge 输入 (Android 4.1 & iOS 9.0) 或者更高版本 支持平台 Wi-Fi IEEE 802.11 b/g/n 2.4GHz ZigBee IEEE 802.15.4 2.4GHz 工作温度 -10℃~40℃ 材料 产品规格 62x62x20mm 产品介绍 ZigBee信号指示灯(绿色) Wi-Fi信号指示灯(蓝色) 输入接口 配置按钮...
- Page 3 SONOFF TECHNOLOGIES CO., LTD. 中 文 中 文 中 文 信号指示灯状态说明 蓝灯两短一长闪烁 快速配网模式 蓝灯快闪 兼容模式(AP) 蓝灯常亮 设备已连接 蓝灯快闪一下 找不到路由 蓝灯快闪二下 连接上路由，但没连上外网 蓝灯快闪三下 升级中 绿灯慢闪 搜索添加设备中 产品特点 本设备是一款ZigBee多功能网关，网关通过Wi-Fi转ZigBee的方式 进行连接控制多种ZigBee设备，实现远程控制该设备的开和关、设 置智能定时和分享给您的家人一起控制等等。 当前支持SONOFF的ZigBee子设备 1. BASICZBR3 2. S31 Lite zb 3. ZBMINI 4. SNZB-01 5.
- Page 4 SONOFF TECHNOLOGIES CO., LTD. 中 文 中 文 中 文 删除ZigBee子设备 连续长按配置按钮10秒直到ZigBee信号指示灯“闪烁两下”，即所有已 配对的ZigBee子设备已删除。 删除单个ZigBee子设备，可在APP端删除。 恢复出厂设置 长按配置按钮5秒直到Wi-Fi指示灯呈“两短一长闪烁”再松开，此时 设备重置成功，默认进入快速配网模式(Touch)。 更换新的网络环境使用时，需要恢复出厂设置，再重新进行网络连接。...
- Page 5 SONOFF TECHNOLOGIES CO., LTD. 中 文 中 文 中 文 兼容模式(AP) 如使用快速模式配网失败，请使用“兼容模式(AP)”进行配对。 长按配置按钮5秒直到Wi-Fi指示灯呈“两短一长闪烁”状态，松开。 再次长按配置按钮5秒直到Wi-Fi指示灯呈“快闪”状态，此时 设备进入兼容模式。 在app界面，点击“+”，选择“兼容模式(AP)”。 Android设备: 只需输入 Wi-Fi 密码，点击 “下一步” 等待配对完成。 iOS设备: 先把移动设备连接上Wi-Fi账号为：ITEAD-******， 密码为：12345678，然后回到“易微联”app，点击 下一步 ， “ ” 等待配对完成。 常见问题 问：设备添加成功后，显示离线，无法控制？ 答：设备刚添加成功后，需要1-2分钟时间连接您的路由器并连网。 如果长时间还是显示不在线，请根据Wi-Fi蓝色指示灯的状态来 判断： 1. 蓝灯1秒快闪一下：说明设备没有连上您的Wi-Fi。 ① 可能是Wi-Fi密码输入不正确. ② 可能是设备离您的路由器太远，信号太弱，或环境有干扰。 请...
-
Page 6: English
English SONOFF TECHNOLOGIES CO., LTD. Specifications ZBBridge Model Input Operating systems (Android 4.1 & iOS 9.0) or higher IEEE 802.11 b/g/n 2.4GHz Wi-Fi ZigBee IEEE 802.15.4 2.4GHz Working temperature -10℃~40℃ Material Dimension 62x62x20mm Product Introduction ZigBee LED indicator(Green) Wi-Fi LED indicator(Blue) - Page 7 English SONOFF TECHNOLOGIES CO., LTD. LED indicator status instruction Blue LED flashes (one long Quick pairing mode and two short) Compatible Pairing Mode (AP) Blue LED flashes quickly Blue LED keeps on Device is connected successfully Blue LED flashes quickly once...
- Page 8 English SONOFF TECHNOLOGIES CO., LTD. Factory Reset Long press the pairing button for about 5s until the Wi-Fi LED indicator changes in a cycle of two short and one long flash and release, then the reset is successful. The device enters quick pairing mode (Touch).
- Page 9 English SONOFF TECHNOLOGIES CO., LTD. Common Problems Q: Why my device stays “Offline”? A: The newly added device needs 1–2mins to connect the router and Wi-Fi. If it stays offline for a long time, please check these problems by the blue Wi-Fi indicator status: 1.
-
Page 10: Deutsch
SONOFF TECHNOLOGIES CO., LTD. Deutsch Technische Daten ZBBridge Modell Eingang (Android 4.1 und iOS 9.0) oder höher Betriebssysteme IEEE 802.11 b/g/n 2.4GHz WLAN ZigBee IEEE 802.15.4 2.4GHz Arbeitstemperatur -10℃~40℃ Materialien Abmessungen 62x62x20 mm Produktvorstellung ZigBee-LED-Anzeige(Grüne) WLAN-LED-Anzeige(blauen) Eingang Kopplungstaste... - Page 11 SONOFF TECHNOLOGIES CO., LTD. Deutsch LED-Anzeige Statusanzeige Anweisung Blaue LED blinkt (einmal lang Schnellkopplungsmodus und zweimal kurz) Kompatibler Kopplungsmodus (AP) Blaues Licht blinkt schnell Gerät ist erfolgreich verbunden Blaues LED ist immer an Der Router konnte nicht gefunden Blaues LED blinkt einmal schnell...
- Page 12 SONOFF TECHNOLOGIES CO., LTD. Deutsch Zurücksetzen auf Werkseinstellungen D r ü c k e n S i e d i e K o p p l u n g s t a s t e a m S c h a l t e r l ä n g e r, d i e zurückgesetzt werden soll, ca.
- Page 13 SONOFF TECHNOLOGIES CO., LTD. Deutsch Häufige Probleme F: Warum bleibt mein Gerät „offline“? A: Das neu hinzugefügte Gerät benötigt ca. 1 bis 2 Min., um die Verbindung zum WLAN und Netzwerk herzustellen. Wenn es längere Zeit offline Zeit bleibt, überprüfen Sie diese Probleme bitte anhand des Status der blauen WLAN-Anzeige: 1.
-
Page 14: Español
SONOFF TECHNOLOGIES CO., LTD. Español Especificaciones ZBBridge Modelo Entrada Sistemas operativos (Android 4.1 e iOS 9.0) o posterior IEEE 802.11 b/g/n 2.4GHz Estándar Wi-Fi ZigBee IEEE 802.15.4 2.4GHz Temperatura de funcionamiento -10℃~40℃ Materiales Dimensiones 62x62x20mm Introducción al producto Indicador LED de ZigBee (verde) - Page 15 SONOFF TECHNOLOGIES CO., LTD. Español Instrucciones del indicador de estado LED La luz LED azul parpadea Modo de emparejamiento rápido (uno largo y dos cortos) La luz azul parpadea Modo de emparejamiento compatible (AP) rápidamente El dispositivo está conectado La luz LED azul siempre está...
- Page 16 SONOFF TECHNOLOGIES CO., LTD. Español Restablecimiento de los ajustes de fábrica Mantenga pulsado el botón de configuración durante 5 segundos hasta que el indicador LED de Wi-Fi cambie a un ciclo de dos parpadeos cortos y uno largo, y suéltelo; esto significa que el restablecimiento se ha realizado correctamente.
- Page 17 SONOFF TECHNOLOGIES CO., LTD. Español Modo de emparejamiento compatible (AP) Si no puede entrar al modo de emparejamiento rápido (Táctil), por favor intente con “Modo de emparejamiento compatible (AP)” para emparejar. Presione de manera sostenida botón de configuración durante 5 segundos hasta que el indicador LED del Wi-Fi cambie en un ciclo de dos parpadeos cortos y uno largo y suelte.
- Page 18 SONOFF TECHNOLOGIES CO., LTD. Español Problemas frecuentes P: ¿Por qué el dispositivo permanece “Sin conexión”? A: El dispositivo recién añadido necesita de 1 a 2 minutos para conectarse a Wi-Fi y a la red. Si permanece sin conexión durante mucho tiempo, evalúe la situación con el estado del indicador azul de Wi-Fi.
-
Page 19: Français
SONOFF TECHNOLOGIES CO., LTD. Français Caractéristiques techniques ZBBridge Modèle Entrée Systèmes d'exploitation (Android 4.1 & iOS 9.0) ou plus récent IEEE 802.11 b/g/n 2.4GHz Wi-Fi ZigBee IEEE 802.15.4 2.4GHz Température de travail -10℃~40℃ Matériaux Dimensions 62x62x20 mm Présentation du produit... - Page 20 SONOFF TECHNOLOGIES CO., LTD. Français Instruction d'état du voyant La DEL bleue clignote (une longue Mode de couplage rapide et deux courtes) La lumière bleue clignote rapidement Mode d'appairage compatible (AP) La DEL bleue est toujours allumée L'appareil est connecté avec succès...
- Page 21 SONOFF TECHNOLOGIES CO., LTD. Français Rétablissement des paramètres d'usine Maintenez le bouton d'association pendant environ 5 s jusqu'à que l'indicateur DEL Wi-Fi clignote deux fois rapidement puis une fois rapidement. Relâchez le bouton, la réinitialisation est terminée. L'appareil entre en mode d'association rapide (Touch).
- Page 22 SONOFF TECHNOLOGIES CO., LTD. Français Problèmes courants Q : Pourquoi mon appareil reste-t-il « Hors ligne » ? A : Un appareil que vous venez d'ajouter requiert 1 à 2 minutes pour se connecter au Wi-Fi et au réseau. S'il reste hors ligne pendant une durée prolongée, voyez les informations données...
-
Page 23: Italiano
SONOFF TECHNOLOGIES CO., LTD. Italiano Specifiche ZBBridge Modello Ingresso (Android 4.1 e iOS 9.0) o versioni Sistemi operativi successive IEEE 802.11 b/g/n 2.4GHz Wi-Fi ZigBee IEEE 802.15.4 2.4GHz Temperatura di funzionamento -10℃~40℃ Materiale 62x62x20 mm Dimensioni Introduzione al prodotto Indicatore LED ZigBee (verde) - Page 24 SONOFF TECHNOLOGIES CO., LTD. Italiano Istruzioni sullo stato dell’indicatore LED Il LED blu lampeggia (in forma prolungata una volta e Modalità di accoppiamento rapido brevemente due volte) La lumière bleue clignote Modalità di accoppiamento rapidement compatibile (AP) Il LED blu costantemente Il collegamento del dispositivo è...
- Page 25 SONOFF TECHNOLOGIES CO., LTD. Italiano Ripristino impostazioni di fabbrica Tenere premuto il pulsante di accoppiamento per circa 5 secondi fino a quando l'indicatore LED del Wi-Fi passa a un ciclo di due lampeggi brevi e uno lungo, quindi rilasciarlo: il ripristino ha avuto esito positivo.
- Page 26 SONOFF TECHNOLOGIES CO., LTD. Italiano Problemi comuni D: Perché il mio dispositivo rimane "Offline"? R: Il dispositivo appena aggiunto ha bisogno di 1 - 2 minuti per connettersi al Wi-Fi e alla rete. Se rimane offline per un lungo periodo, individuare il problema in base allo stato dell'indicatore Wi-Fi blu: 1.
-
Page 27: Русский Язык
Русский язык SONOFF TECHNOLOGIES CO., LTD. Технические характеристики ZBBridge Модель Вход (Android 4.1, iOS 9.0) и выше Операционные системы Стандарт Wi-Fi IEEE 802.11 b/g/n 2.4GHz ZigBee IEEE 802.15.4 2.4GHz Рабочая температура -10℃~40℃ Материалы Размеры мм 62x62x20 Знакомство с изделием Светодиодный индикатор ZigBee (Зеленый) Светодиодный... - Page 28 Русский язык SONOFF TECHNOLOGIES CO., LTD. Инструкция режима светодиодного индикатора Мигает голубой светодиодная Режим быстрого сопряжения лампочка (один длинный и два коротких) Режим совместимого соединения (AP) Лампа синего цвета быстро мигает светодиодная синего цвета Устройство успешно подключено всегда горит светодиодная синего цвета...
- Page 29 Русский язык SONOFF TECHNOLOGIES CO., LTD. Сброс до заводских настроек Для сопряжения удерживайте кнопку сопряжения примерно 5 секунд, пока светодиодный индикатор Wi-Fi не начнет мигать в режиме «два раза коротко, один раз длинно», после чего отпустите кнопку для сброса настроек. Устройство перейдет...
- Page 30 Русский язык SONOFF TECHNOLOGIES CO., LTD. Режим совместимого соединения (AP) Если вход в режим быстрого связывания устройств (касание) выполнить не удал ось, для установки связи попробуйте «Режим совместимого соединения (AP)». Выполняйте долгое нажатие кнопки настройки на протяжении 5 с, пока не начнет мигать светодиодный индикатор Wi-Fi —...
- Page 31 Русский язык SONOFF TECHNOLOGIES CO., LTD. Стандартные проблемы В: Почему устройство не подключается к сети? О: Для подключения нового устройства к сети Wi-Fi и Интернету требуется 1-2 минуты. Если устройство не подключается к сети дольше, определить причину проблемы можно по...
- Page 32 FCC Statement FCC Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
