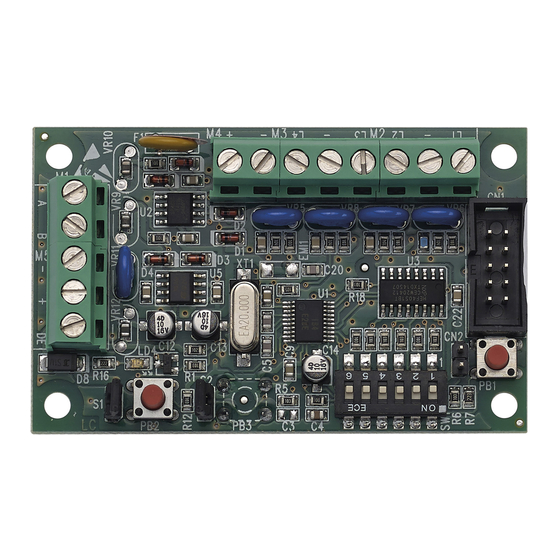

By-alarm
01709
Modulo espansione 4 ingressi By-alarm configurabili per contatti privi
di potenziale, a fune per tapparella, rilevatori passivi di shock non
piezoelettrici.
CARATTERISTICHE TECNICHE
• Alimentazione: 12 V ± 20%
• Assorbimento: 18 mA max
• Linee di ingresso: n° 4 a singolo, doppio e triplo bilanciamento
• Collegamenti: con 4 conduttori ad una delle porte seriali per il collegamento al bus RS485
• Temperatura di funzionamento: -10..+40 °C (uso interno)
• Dimensioni: 76x47 mm
• Grado di sicurezza: 2 (EN 50131-3)
• Classe ambientale: II (EN 50131-3)
INSTALLAZIONE DELLE ESPANSIONI
Il modulo viene collegato alla centrale ad uno dei rami delle porte seriali bus seguendo
le indicazioni riportate nel manuale di installazione della centrale stessa e rispettando
le relative diciture.
• Per l'installazione utilizzare cavi schermati esenti da alogeni idonei per installazio-
ne con cavi energia di I Categoria (U0 = 400 V) come il cavo art. 01733 (2x0,50
mm
+2x0,22 mm
).
2
2
• Per l'alimentazione utilizzare conduttori a sezione minima di 0,50 mm
la corretta polarità + e -.
• Collegare i cavi di segnale A e B utilizzando dei conduttori con sezione minima pari
a 0,22 mm
.
2
• La lunghezza del collegamento con i sensori filari non deve superare i 100 m.
• La schermatura deve essere collegata al negativo dalla parte della centrale e lasciata
libera dalla parte del modulo di espansione.
Zone di ingresso
Il modulo è provvisto di 4 ingressi e 2 pulsanti per la protezione contro l'apertura del
contenitore e contro il suo strappo dalla parete. I pulsanti di protezione contro l'aper-
tura e contro la rimozione posti sulla scheda di espansione delle zone possono essere
esclusi chiudendo i relativi ponti posti a fianco dei pulsanti stessi. L'alimentazione agli
eventuali sensori viene portata dai 2 morsetti contrassegnati con + e - , protette da
fusibile ripristinabile F1 da 500 mA posto a fianco dei morsetti di alimentazione.
Connettore a vaschetta
Sul dispositivo è presente un connettore a vaschetta; non deve essere usato per
alcun motivo, in quanto è predisposto per il collaudo interno e per l'eventuale
aggiornamento firmware; un uso improprio potrebbe danneggiare il circuito.
INDIRIZZAMENTO DELLE ESPANSIONI
Affinchè siano riconosciute dalla centrale, le espansioni devono essere indirizzate
posizionando opportunamente i dip-switch posti sulla scheda elettronica; le imposta-
zioni che possono essere effettuate sono riportate nella tabella che segue:
DIP SWITCH N°
ESPANSIONE N°
1
2
ESPANSIONE 1
OFF
OFF
OFF
OFF
OFF
ESPANSIONE 2
ON
ESPANSIONE 3
OFF
ON
OFF
ESPANSIONE 4
ON
ON
OFF
ESPANSIONE 5
OFF
OFF
ON
ESPANSIONE 6
ON
OFF
ON
OFF
ESPANSIONE 7
ON
ON
ESPANSIONE 8
ON
ON
ON
ESPANSIONE 9
OFF
OFF
OFF
ESPANSIONE 10
ON
OFF
OFF
ESPANSIONE 11
OFF
ON
OFF
OFF
ESPANSIONE 12
ON
ON
ESPANSIONE 13
OFF
OFF
ON
ESPANSIONE 14
ON
OFF
ON
Attenzione: Il numero massimo di espansioni installabili dipende dal tipo di cen-
trale utilizzata.
Se l'indirizzamento effettuato con i dip-switch viene modificato con il modulo
acceso, per renderlo operativo è necessario premere il pulsante PB1 o spegnere
e riaccendere il dispositivo.
49400893D0 02 1711
rispettandone
2
3
4
5
6
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
ON
OFF
OFF
ON
OFF
OFF
ON
OFF
OFF
OFF
OFF
ON
ON
OFF
OFF
ON
OFF
OFF

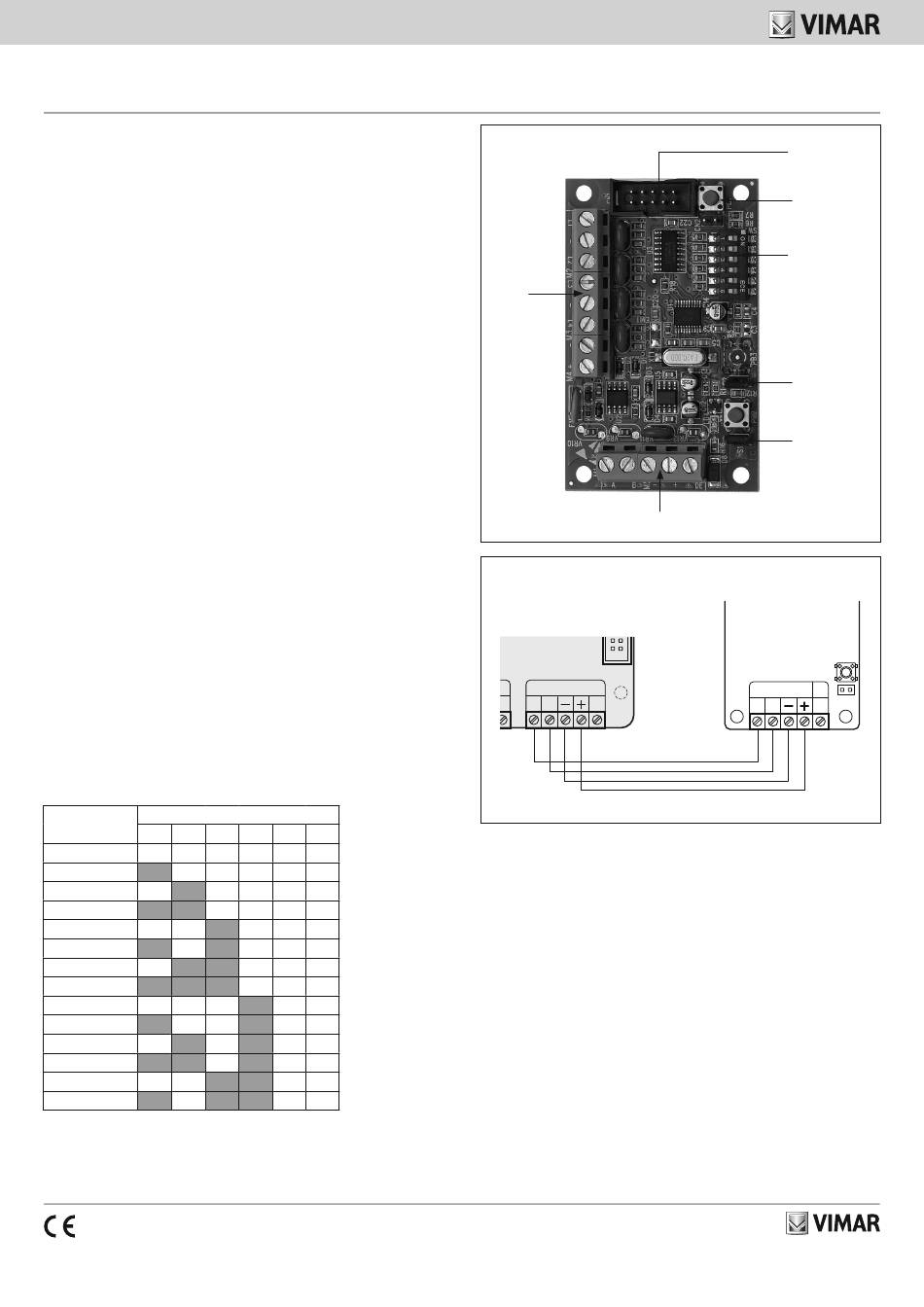

VISTA FRONTALE.
Ingressi
Linea bus RS485
COLLEGAMENTI.
01700
01703
20
CN5
D
RS 485
A B
E
LED giallo
Il LED giallo presente sul modulo di espansione permette di controllarne la funzio-
nalità come segue:
• Acceso fisso: modulo alimentato correttamente ma privo di comunicazione
seriale.
• Lampeggiante con frequenza di 1 s: modulo alimentato correttamente e con
ricezione di comunicazioni seriali ma inviate con indirizzo scorretto o mancanza
della configurazione del dispositivo in centrale.
• Lampeggiante con impulso breve ogni secondo: modulo alimentato corretta-
mente e comunicazione seriale corretta.
CONFIGURAZIONE DEL MODULO 01709
Il modulo di espansione a 4 ingressi consente anche il collegamento di switch-alarm
e sensori inerziali di tipo meccanico che generano impulsi brevi e ravvicinati per
la rilevazione dell'apertura di tapparelle o di vibrazione di superfici (vetrine, pareti
divisorie, etc). Gli ingressi sono singolarmente programmabili per il singolo, doppio
e triplo bilanciamento.
La rilevazione è basata su tre parametri: durata minima dello sbilanciamento,
numero di ripetizioni, durata massima della finestra temporale per il conteggio delle
ripetizioni. Durata minima e numero di ripetizioni sono programmabili; il periodo
della finestra temporale è fissato ad un valore di default pari a 60 s.
Attenzione: se la linea dovesse rimanere permanentemente sbilanciata per più di 30
secondi viene generato comunque uno stato di allarme della centrale.
Connettore
non utilizzato
Pulsante di reset
PB1
Dip-switch
per impostazione
indirizzo
Esclusione
antiapertura S2
Esclusione
antistrappo S1
01709
D
RS 485
A B
E
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
