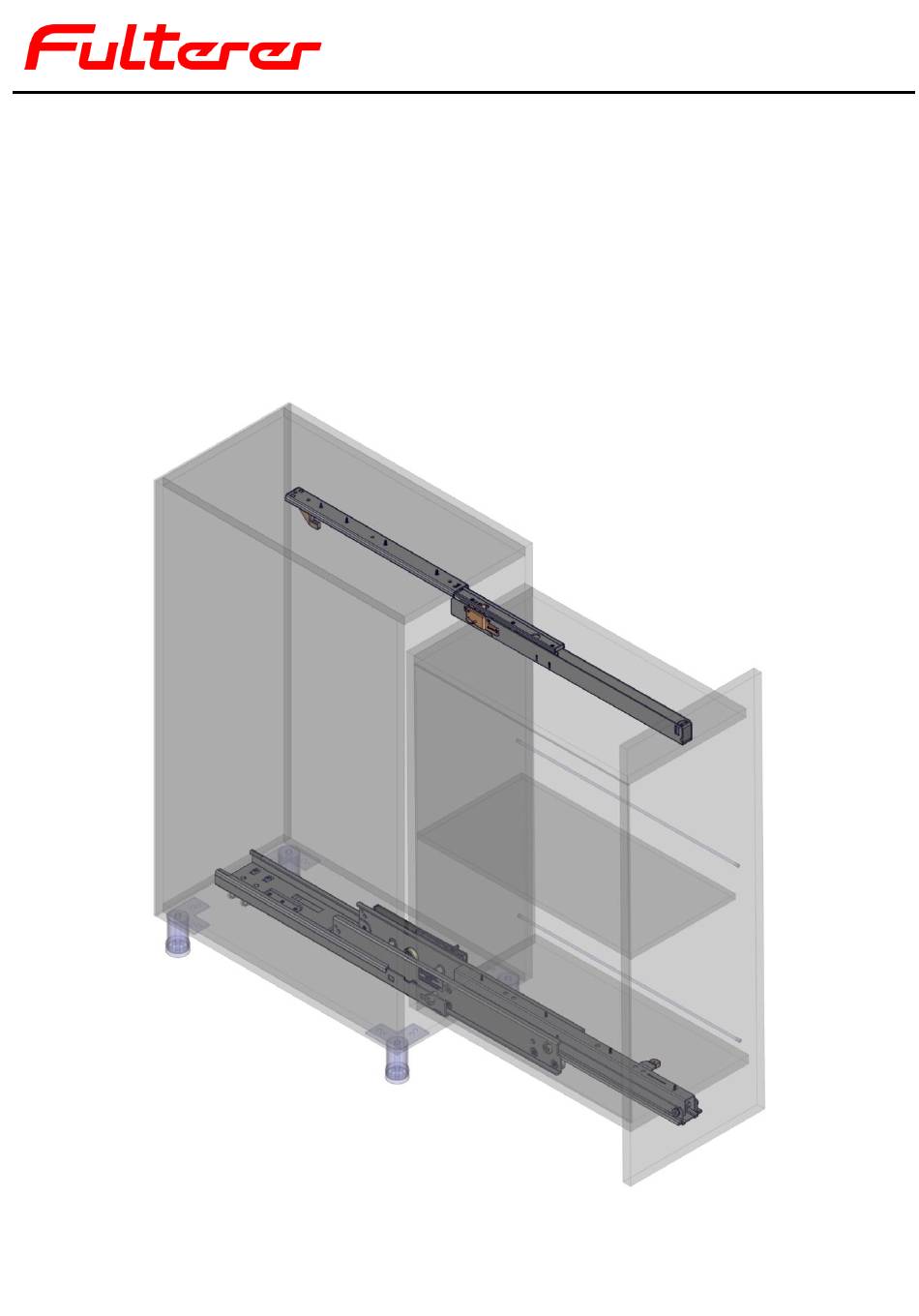

Montageanleitung / Mounting Instruction

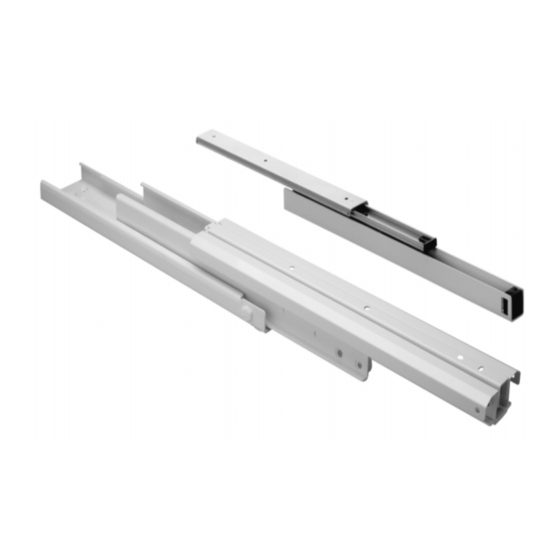

FR 771, Differential-Kulissenauszug
Bodenmontage, 125 kg Tragkraft, mit Gegenführung
FR 771, Progressive-Action Pantry Pullout, Bottom Mount
275 LBS. Capacity, with matching Top Guide
Ausgabe vom / date: 17.10.2013
Änderungsstand / revision: 1.2
Artikelnummer / article number: 7100099
1/8
Advertisement
Related Manuals for Fulterer FR 771
Summary of Contents for Fulterer FR 771
- Page 1 Montageanleitung / Mounting Instruction FR 771, Differential-Kulissenauszug Bodenmontage, 125 kg Tragkraft, mit Gegenführung FR 771, Progressive-Action Pantry Pullout, Bottom Mount 275 LBS. Capacity, with matching Top Guide Ausgabe vom / date: 17.10.2013 Änderungsstand / revision: 1.2 Artikelnummer / article number: 7100099...
- Page 3 4 using #6 flat head screws. Ø4/#6 Adapter Ø4/#6 Befestigung / Mounting + FR 771 Differential-Kulissenauszug am Korpus lt. Einbauzeichnung 2 und Bohrbildtabelle Seite 4 entsprechend mit Ø5 Spax-Schraube und M6 Schraube befestigen. + FR 771 Progressive-Action Pantry-Pullout...
- Page 4 Hole locations...
- Page 5 + oberes U-Profil am Auszugmodul lt. + the U-Profile of the Top Guide mounts Einbauzeichnung 3, 1a und as shown in drawing 3, 1a and the Bohrbildtabelle Seite 4 entsprechend hole location drawing on page 4 using mit Ø4 Spax-Schraube befestigen. #6 flat head screws.
- Page 6 drücken push CLICK !! + Auszugmodul einsetzen und lt. + Insert the pull-out as shown in drawing 5a/b Einbauzeichnung 5a/b und 6a/b bis zum and 6a/b and push it to the end stop. Anschlag aufschieben. While sliding-in, the stop piece at the top snaps in three times and it should “Click”...
- Page 7 Einstellung des Blendenwinkels adjustment of the front tilt + Die Inbusschrauben der Seitenverstellung + Loosen the lateral adjustment screws prior to müssen gelöst werden um die vertikale making tilt adjustment. Tighten lateral Einstellung der Blende lt. Einbauzeichnung 8 adjustment screws to lock guide in place when zu ermöglichen.
- Page 8 Allen wrench. + Achtung: Die Laufbahnen der Führung + Note: Do not lubricate any part of the FR 771 dürfen nicht geschmiert werden. FR 771. Demontage / Disassembly + While extended, loosen the lateral and the tilt + Im ausgezogenen Zustand müssen die...
