Profroid MINICOLD COMPACT MCH 103 ZC Operating Instructions Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

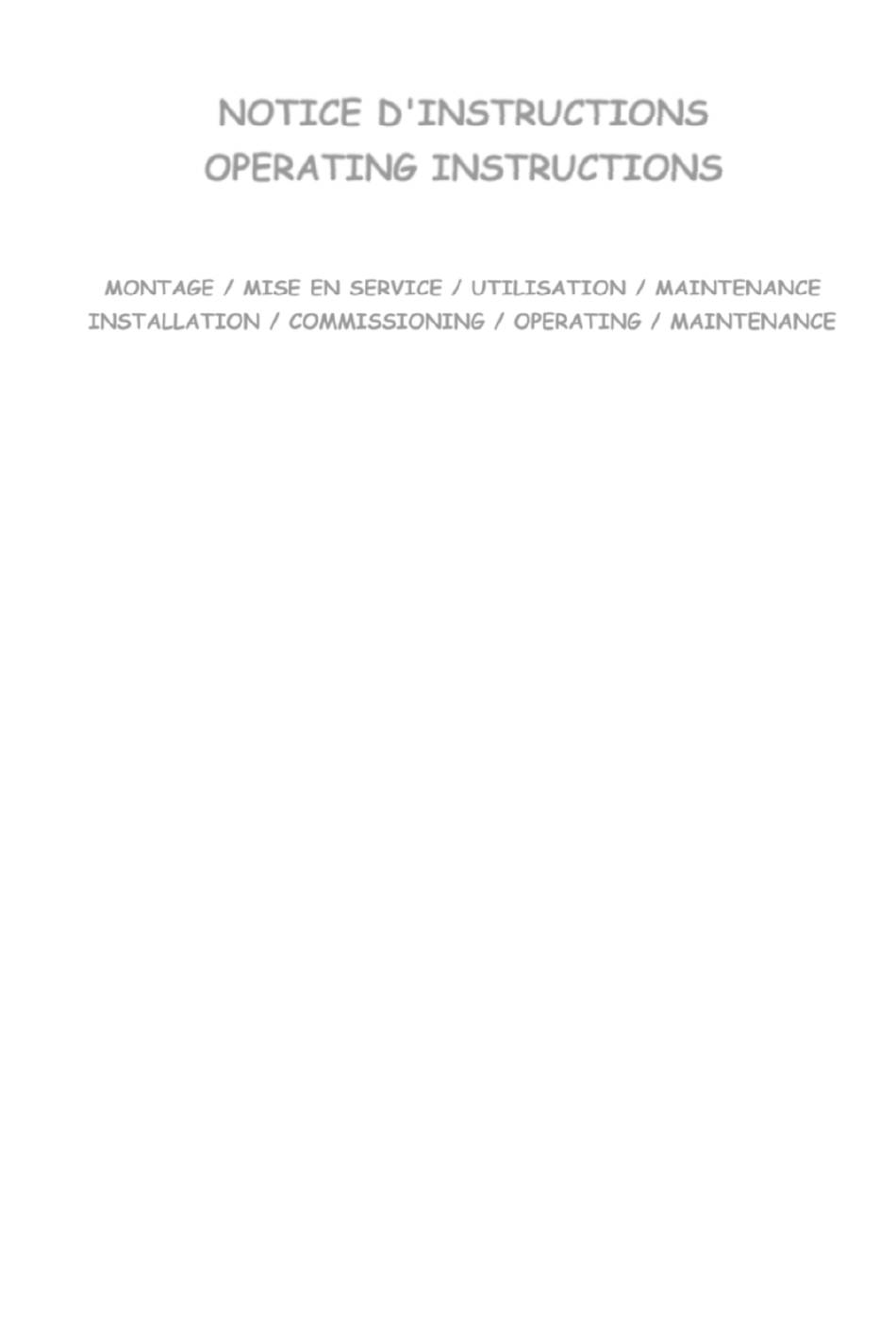

NOTICE D'INSTRUCTIONS
OPERATING INSTRUCTIONS
MONTAGE / MISE EN SERVICE / UTILISATION / MAINTENANCE
INSTALLATION / COMMISSIONING / OPERATING / MAINTENANCE
(A fournir à l'utilisateur final pour compléter le dossier d'exploitation requis pendant toute la durée de vie de l'appareil)
(Must be given to the end user in order to complete the operating manual during the equipment service life)
MINICOLD COMPACT
Groupe de Fluide DESP : 2 / PED fluid group : 2
Il est impératif de prendre connaissance de ces instructions dès réception de l'appareil et avant toute intervention sur celui-ci.
Notre service technique reste à votre entière disposition au
33 04 42 18 05 00 pour toutes précisions supplémentaires.
These operating instructions must be read at the delivery of the equipment and prior any operation on it.
Our technical department is at your disposal for any additional information (Tel : ++ 33 4 42 18 05 00).
This document is a translation of the French original version which prevails in all cases.
