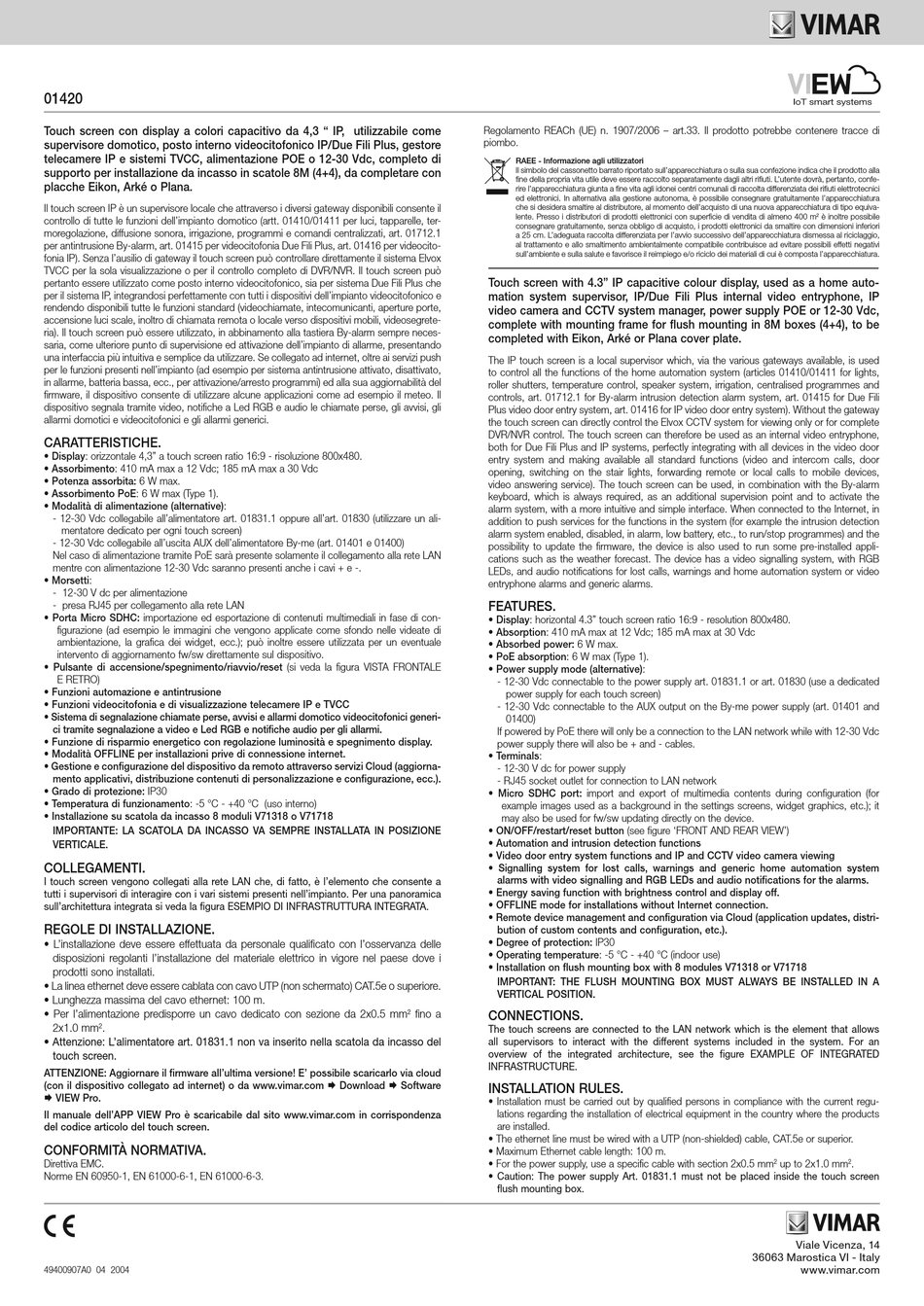

Vimar VIEW 01420 Quick Start Manual

01420
Touch screen con display a colori capacitivo da 4,3 " IP, utilizzabile come
supervisore domotico, posto interno videocitofonico IP/Due Fili Plus, gestore
telecamere IP e sistemi TVCC, alimentazione POE o 12-30 Vdc, completo di
supporto per installazione da incasso in scatole 8M (4+4), da completare con
placche Eikon, Arké o Plana.
Il touch screen IP è un supervisore locale che attraverso i diversi gateway disponibili consente il
controllo di tutte le funzioni dell'impianto domotico (artt. 01410/01411 per luci, tapparelle, ter-
moregolazione, diffusione sonora, irrigazione, programmi e comandi centralizzati, art. 01712.1
per antintrusione By-alarm, art. 01415 per videocitofonia Due Fili Plus, art. 01416 per videocito-
fonia IP). Senza l'ausilio di gateway il touch screen può controllare direttamente il sistema Elvox
TVCC per la sola visualizzazione o per il controllo completo di DVR/NVR. Il touch screen può
pertanto essere utilizzato come posto interno videocitofonico, sia per sistema Due Fili Plus che
per il sistema IP, integrandosi perfettamente con tutti i dispositivi dell'impianto videocitofonico e
rendendo disponibili tutte le funzioni standard (videochiamate, intecomunicanti, aperture porte,
accensione luci scale, inoltro di chiamata remota o locale verso dispositivi mobili, videosegrete-
ria). Il touch screen può essere utilizzato, in abbinamento alla tastiera By-alarm sempre neces-
saria, come ulteriore punto di supervisione ed attivazione dell'impianto di allarme, presentando
una interfaccia più intuitiva e semplice da utilizzare. Se collegato ad internet, oltre ai servizi push
per le funzioni presenti nell'impianto (ad esempio per sistema antintrusione attivato, disattivato,
in allarme, batteria bassa, ecc., per attivazione/arresto programmi) ed alla sua aggiornabilità del
firmware, il dispositivo consente di utilizzare alcune applicazioni come ad esempio il meteo. Il
dispositivo segnala tramite video, notifiche a Led RGB e audio le chiamate perse, gli avvisi, gli
allarmi domotici e videocitofonici e gli allarmi generici.
CARATTERISTICHE.
• Display: orizzontale 4,3" a touch screen ratio 16:9 - risoluzione 800x480.
• Assorbimento: 410 mA max a 12 Vdc; 185 mA max a 30 Vdc
• Potenza assorbita: 6 W max.
• Assorbimento PoE: 6 W max (Type 1).
• Modalità di alimentazione (alternative):
- 12-30 Vdc collegabile all'alimentatore art. 01831.1 oppure all'art. 01830 (utilizzare un ali-
mentatore dedicato per ogni touch screen)
- 12-30 Vdc collegabile all'uscita AUX dell'alimentatore By-me (art. 01401 e 01400)
Nel caso di alimentazione tramite PoE sarà presente solamente il collegamento alla rete LAN
mentre con alimentazione 12-30 Vdc saranno presenti anche i cavi + e -.
• Morsetti:
- 12-30 V dc per alimentazione
- presa RJ45 per collegamento alla rete LAN
• Porta Micro SDHC: importazione ed esportazione di contenuti multimediali in fase di con-
figurazione (ad esempio le immagini che vengono applicate come sfondo nelle videate di
ambientazione, la grafica dei widget, ecc.); può inoltre essere utilizzata per un eventuale
intervento di aggiornamento fw/sw direttamente sul dispositivo.
• Pulsante di accensione/spegnimento/riavvio/reset (si veda la figura VISTA FRONTALE
E RETRO)
• Funzioni automazione e antintrusione
• Funzioni videocitofonia e di visualizzazione telecamere IP e TVCC
• Sistema di segnalazione chiamate perse, avvisi e allarmi domotico videocitofonici generi-
ci tramite segnalazione a video e Led RGB e notifiche audio per gli allarmi.
• Funzione di risparmio energetico con regolazione luminosità e spegnimento display.
• Modalità OFFLINE per installazioni prive di connessione internet.
• Gestione e configurazione del dispositivo da remoto attraverso servizi Cloud (aggiorna-
mento applicativi, distribuzione contenuti di personalizzazione e configurazione, ecc.).
• Grado di protezione: IP30
• Temperatura di funzionamento: -5 °C - +40 °C (uso interno)
• Installazione su scatola da incasso 8 moduli V71318 o V71718
IMPORTANTE: LA SCATOLA DA INCASSO VA SEMPRE INSTALLATA IN POSIZIONE
VERTICALE.
COLLEGAMENTI.
I touch screen vengono collegati alla rete LAN che, di fatto, è l'elemento che consente a
tutti i supervisori di interagire con i vari sistemi presenti nell'impianto. Per una panoramica
sull'architettura integrata si veda la figura ESEMPIO DI INFRASTRUTTURA INTEGRATA.
REGOLE DI INSTALLAZIONE.
• L'installazione deve essere effettuata da personale qualificato con l'osservanza delle
disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i
prodotti sono installati.
• La linea ethernet deve essere cablata con cavo UTP (non schermato) CAT.5e o superiore.
• Lunghezza massima del cavo ethernet: 100 m.
• Per l'alimentazione predisporre un cavo dedicato con sezione da 2x0.5 mm
2x1.0 mm .
2
• Attenzione: L'alimentatore art. 01831.1 non va inserito nella scatola da incasso del
touch screen.
ATTENZIONE: Aggiornare il firmware all'ultima versione! E' possibile scaricarlo via cloud
(con il dispositivo collegato ad internet) o da www.vimar.com  Download  Software
 VIEW Pro.
Il manuale dell'APP VIEW Pro è scaricabile dal sito www.vimar.com in corrispondenza
del codice articolo del touch screen.
CONFORMITÀ NORMATIVA.
Direttiva EMC.
Norme EN 60950-1, EN 61000-6-1, EN 61000-6-3.
49400907A0 04 2004
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di
piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, confe-
rire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici
ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura
che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equiva-
lente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori
a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio,
al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi
sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
Touch screen with 4.3" IP capacitive colour display, used as a home auto-
mation system supervisor, IP/Due Fili Plus internal video entryphone, IP
video camera and CCTV system manager, power supply POE or 12-30 Vdc,
complete with mounting frame for flush mounting in 8M boxes (4+4), to be
completed with Eikon, Arké or Plana cover plate.
The IP touch screen is a local supervisor which, via the various gateways available, is used
to control all the functions of the home automation system (articles 01410/01411 for lights,
roller shutters, temperature control, speaker system, irrigation, centralised programmes and
controls, art. 01712.1 for By-alarm intrusion detection alarm system, art. 01415 for Due Fili
Plus video door entry system, art. 01416 for IP video door entry system). Without the gateway
the touch screen can directly control the Elvox CCTV system for viewing only or for complete
DVR/NVR control. The touch screen can therefore be used as an internal video entryphone,
both for Due Fili Plus and IP systems, perfectly integrating with all devices in the video door
entry system and making available all standard functions (video and intercom calls, door
opening, switching on the stair lights, forwarding remote or local calls to mobile devices,
video answering service). The touch screen can be used, in combination with the By-alarm
keyboard, which is always required, as an additional supervision point and to activate the
alarm system, with a more intuitive and simple interface. When connected to the Internet, in
addition to push services for the functions in the system (for example the intrusion detection
alarm system enabled, disabled, in alarm, low battery, etc., to run/stop programmes) and the
possibility to update the firmware, the device is also used to run some pre-installed appli-
cations such as the weather forecast. The device has a video signalling system, with RGB
LEDs, and audio notifications for lost calls, warnings and home automation system or video
entryphone alarms and generic alarms.
FEATURES.
• Display: horizontal 4.3" touch screen ratio 16:9 - resolution 800x480.
• Absorption: 410 mA max at 12 Vdc; 185 mA max at 30 Vdc
• Absorbed power: 6 W max.
• PoE absorption: 6 W max (Type 1).
• Power supply mode (alternative):
- 12-30 Vdc connectable to the power supply art. 01831.1 or art. 01830 (use a dedicated
power supply for each touch screen)
- 12-30 Vdc connectable to the AUX output on the By-me power supply (art. 01401 and
01400)
If powered by PoE there will only be a connection to the LAN network while with 12-30 Vdc
power supply there will also be + and - cables.
• Terminals:
- 12-30 V dc for power supply
- RJ45 socket outlet for connection to LAN network
• Micro SDHC port: import and export of multimedia contents during configuration (for
example images used as a background in the settings screens, widget graphics, etc.); it
may also be used for fw/sw updating directly on the device.
• ON/OFF/restart/reset button (see figure 'FRONT AND REAR VIEW')
• Automation and intrusion detection functions
• Video door entry system functions and IP and CCTV video camera viewing
• Signalling system for lost calls, warnings and generic home automation system
alarms with video signalling and RGB LEDs and audio notifications for the alarms.
• Energy saving function with brightness control and display off.
• OFFLINE mode for installations without Internet connection.
• Remote device management and configuration via Cloud (application updates, distri-
bution of custom contents and configuration, etc.).
• Degree of protection: IP30
• Operating temperature: -5 °C - +40 °C (indoor use)
• Installation on flush mounting box with 8 modules V71318 or V71718
IMPORTANT: THE FLUSH MOUNTING BOX MUST ALWAYS BE INSTALLED IN A
VERTICAL POSITION.
fino a
2 CONNECTIONS.
The touch screens are connected to the LAN network which is the element that allows
all supervisors to interact with the different systems included in the system. For an
overview of the integrated architecture, see the figure EXAMPLE OF INTEGRATED
INFRASTRUCTURE.
INSTALLATION RULES.
• Installation must be carried out by qualified persons in compliance with the current regu-
lations regarding the installation of electrical equipment in the country where the products
are installed.
• The ethernet line must be wired with a UTP (non-shielded) cable, CAT.5e or superior.
• Maximum Ethernet cable length: 100 m.
• For the power supply, use a specific cable with section 2x0.5 mm
• Caution: The power supply Art. 01831.1 must not be placed inside the touch screen
flush mounting box.
2 è inoltre possibile
up to 2x1.0 mm .
2 2
