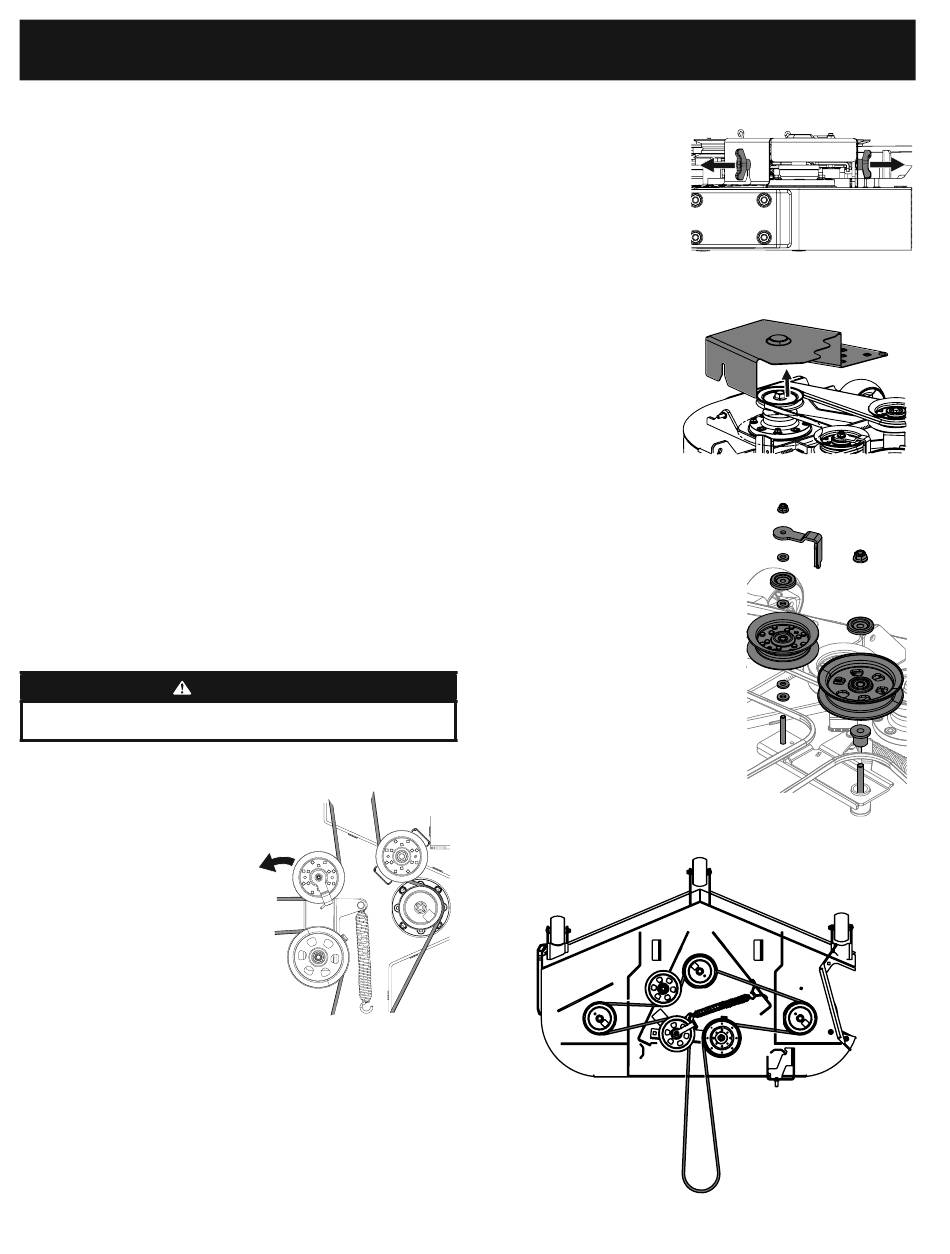

MTD Cub Cadet Ultima ZTX4 48 Operator's Manual page 76

Installation du plateau de coupe
Procédez comme suit pour installer le plateau de coupe :
1. Faites glisser avec précaution le plateau sous le côté droit de l'appareil en
prenant soin d'aligner les tiges de relevage retirées auparavant avec leurs
supports sur le plateau.
2. Après avoir installé le plateau, placez-le à la position de tonte la plus basse.
Note : Pour bien aligner les supports, il est parfois nécessaire de placer un petit
bloc de bois sous chaque côté du plateau de coupe.
3. Replacez la quincaillerie dans l'ordre inverse du démontage du plateau.
a. Installez chaque tige retirée à l'étape 8 à l'extrémité des axes de chape et
fixez-les avec les goupilles.
b. Remettez en place la barre stabilisatrice à l'arrière du plateau. Utilisez les
goupilles fendues pour retenir le côté gauche au châssis et le côté droit au
plateau.
c. Replacez les tiges de relevage avant dans leurs supports et fixez-les avec
les goupilles fendues retirées auparavant.
4. Assurez-vous que la courroie en « V » est bien placée sur les poulies de fusée.
5. Le dos de la courroie doit s'appuyer contre la poulie fixe et la poulie mobile. Replacez
toute la quincaillerie retirée ou resserrez la quincaillerie dévissée lorsque le plateau
a été retiré.
6. Faites passer la courroie vers l'arrière, sous le châssis de l'appareil, au-dessus des
tubes de transmission, puis vers la poulie de la prise de force sous le moteur.
7. À l'aide du levier de relevage du plateau de coupe, positionnez le plateau de façon
que la courroie placée entre les poulies de tension et la poulie de la prise de force soit
aussi horizontale que possible sous le moteur.
8. Placez-vous à l'arrière de l'appareil en faisant face vers l'avant. Vérifiez que la courroie
n'est pas entortillée. Tendez le bras pour saisir la courroie, puis tirez la courroie vers la
poulie de la prise de force.
AVERTISSEMENT
Faites attention de ne pas pincer vos doigts lorsque vous installez la
courroie de la poulie.
9. Tirez le côté droit de la courroie et placez le côté plus étroit en forme de « V » de
la courroie de la prise de force dans la poulie de la prise de force. Voir Figure 52.
10. Tenez la courroie de la prise de force et
la poulie, puis tournez la poulie vers la
gauche. Voir Figure 46. Continuez à tenir
et à tourner la poulie et la courroie de la
prise de force jusqu'à ce que la courroie
soit complètement enroulée autour de la
poulie de la prise de force.
Note : Avant d'utiliser l'appareil, vérifiez
que la courroie est correctement
installée.
11. Vérifiez si le plateau de coupe est de
niveau. Ajustez le réglage au besoin.
ENTRETIEN ET RÉGLAGES
Remplacement de la courroie du plateau de coupe
1. Démontez le plateau de coupe (voir
2. Retirez les boulons qui fixent les
3. Retirez le couvercle des courroies
4. Pour retirer les deux poulies de
5. Retirez la courroie des poulies de fusée.
6. Placez la courroie neuve autour des poulies
7. Installez la courroie autour des poulies de
8. Placez la courroie comme indiqué à la
Figure 52
24
Démontage du plateau de coupe).
couvercles de courroie au plateau de
coupe. Voir Figure 53.
du plateau. Voir Figure 54.
tension, enlevez les écrous autobloquants
supérieurs des poulies et retirez les poulies
du bras de renvoi. Voir Figure 55.
Note : Notez bien l'emplacement de la
quincaillerie, surtout celui des garde-
courroies, afin de pouvoir les installer
correctement plus tard.
de fusée et replacez les couvercles de
courroie retirés à l'étape 1.
tension retirées à l'étape 4 avec le côté en
« V » vers le bas. Assurez-vous qu'elle n'est
pas pliée ou tordue. Puis, vissez légèrement
la quincaillerie du bras de renvoi.
Figure 56, puis serrez la quincaillerie du
bras de renvoi.
Figure 56
Figure 53
Figure 54
Figure 55
