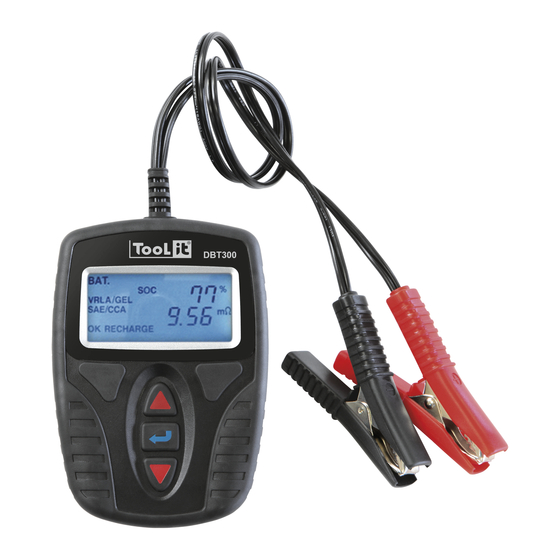

GYS Tool it DBT300 Operating Instructions Manual

Battery / charging / starting system analyzer
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DBT300 BATTERY/CHARGING/STARTING SYSTEM ANALYZER
TEST PROCEDURES / OPERATING INSTRUCTIONS
IMPORTANT :
1. For testing 12 volts batteries with capacity range:
SAE : 40~1200 CCA
DIN : 20~670 CCA
IEC : 25~790 CCA
EN : 35~1125 CCA
CA (MCA) : 70~1440 CA (MCA)
2. Suggested operation range 32л(0к) to 122л(50к) in ambient
temperature.
WARNING :
1. Working in the vicinity of a lead acid battery is dangerous.
Batteries generate explosive gases during normal battery operation.
For this reason, it is of utmost importance, if you have any doubt,
that each time before using your tester, you read these instructions
very carefully.
2. To reduce risk of battery explosion, follow these instructions and
those published by the battery manufacturer and manufacturer of
any equipment you intend to use in the vicinity of the battery.
Observe cautionary markings on these items.
3. Do not expose the tester to rain or snow.
PERSONAL SAFETY PRECAUTUONS :
1. Someone should be within range of your voice or close enough to
[Texte]

Advertisement

loading
Need help?

Need help?

Do you have a question about the Tool it DBT300 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for GYS Tool it DBT300

Summary of Contents for GYS Tool it DBT300

  • Page 1 DBT300 BATTERY/CHARGING/STARTING SYSTEM ANALYZER TEST PROCEDURES / OPERATING INSTRUCTIONS IMPORTANT : 1. For testing 12 volts batteries with capacity range: SAE : 40~1200 CCA DIN : 20~670 CCA IEC : 25~790 CCA EN : 35~1125 CCA CA (MCA) : 70~1440 CA (MCA) 2.

  • Page 2: Preparing To Test

    come to your aid when you work near a lead acid battery. 2. Have plenty of fresh water and soap nearby in case battery acid contacts skin, clothing or eyes. 3. Wear safety glasses and protective clothing. 4. If battery acid contacts skin or clothing, wash immediately with soap and water.
  • Page 3 BATTERY TEST- 12V 1. Before you test a battery in a vehicle, turn off the ignition, all accessories and loads. Close all the vehicle doors and the trunk lid. NOTE: If vehicle has been running before testing, the battery holds a surface charge. Turn on headlights for 30 seconds to remove surface charge.
  • Page 4 7. Press "ENTER" to the next step. 8. Please press ϧ\ϰ key to input the battery capacity of CCA or CA(MCA)Κ SAE : 40~1200 CCAΘDIN : 20~670 CCAΘIEC : 25~790 CCAΘ EN : 35~1125 CCAΘCA(MCA) : 70~1440 CA(MCA) Press "ENTER" to begin the test. 9.
  • Page 5 Battery is discharged. The battery condition cannot be determined until it is fully charged. Recharge & RECHARGE re-test the battery. If reading is the same, the battery RETEST should be replaced immediately. - The battery can not hold a charge. It should be replaced immediately.
  • Page 6 4. Start the engine, read the voltage after cranking the starter. A. : Starting system ok. B. : Starting system weak. Check connections, wiring, and starter. C. ---v : Starting system problem. Check connections, wiring, and starter immediately. FOR CHARGING SYSTEM TEST 1.
  • Page 7 ��.�� v automatically. : Diodes function well in alternator / stator. A. OK B. HI : One or more diodes in the alternator are not functioning or there is stator damage. Check to ensure the alternator mounting is sturdy and if the mounting and belts are good, please replace the alternator.

  • Page 8: Mesures De Sécurité

    DBT300 ANALYSEUR DE BATTERIE/CHARGE/SYSTEME DE D͜ M ARRAGE PROCÉDURES DE TEST / INSTRUCTIONS D'UTILISATION MESURES DE SÉCURITÉ IMPORTANT : 1. Pour tester des batteries 12 volts: SAE : 40~1200 CCA DIN : 20~670 CCA IEC : 25~790 CCA EN : 35~1125 CCA CA(MCA) : 70~1440 CA(MCA) 2.
  • Page 9 FRÉCAUTIONS DE SÉCURITÉ : 1. Assurez-vous qu'il y a quelqu'un à porter ou suffisamment près de vous pour intervenir lorsque vous travaillez près d'une batterie au plomb-acide. 2. Assurez-vous d'avoir une bonne quantité d'eau et du savon à proximité, au cas ou votre peau, vos yeux ou vos vêtements entreraient en contact avec l'acide de la batterie.
  • Page 10 3. Inspecter la batterie, vérifiez s'il y a des fissures, si le boîtier ou le couvercle est brisé. S'il y a des dommages, n'utilisez pas le testeur. 4. Ajoutez de l'eau distillée dans chaque cellule jusqu'à ce que l'acide atteigne le niveau spécifié par le fabriquant de batterie afin de purger l’excès de gaz dans les cellules.
  • Page 11 Note: Si vous voyez HI / LO / Blanc / apparaitre sur RIPPLE l'écran ou l'écran clignotte, vous pourriez voir les instructions pour les problèmes. 4. Appuyez sur la touche ϧ/ϰ pour choisir le type de batterie pour SLI / AGM / VRLA/GEL: SLI: les batteries sont bien suffisantes.
  • Page 12 ϧ\ϰ réelle CCA. Appuyez sur les touches pour choisir SOH (Etat santé) , SOC (Etat charge) ou m� (résistance interne). HI or LO m� il est hors limite. Un des cinq résultats suivants est affiché. La batterie est bonne et peut être chargée. La batterie et bonne mais a besoin d'être chargée.
  • Page 13 13. Appuyez sur <<ENTER>> et recommencez à l'étape 3, ou enlevez les pinces des bornes de la batterie après le test. 14. Tout data sélectionné est mémorisé après le test, y compris le type de batterie et batterie CCA standard et la capacité de CCA etc.. TEST DE SYSTÈME–...
  • Page 14 1. Après avoir fait l'essai du démarreur, appuyez sur le bouton de <<ENTER>> pour aller à l'éssai de système de charge, puis l'écran montre l'image de ALT. & ��.��v. 2. Faites tourner le moteur entre 1200 et 1500 r/min. Lire la tension pendant que le moteur tourne.

  • Page 15: Dépannage

    2. Éteignez le moteur et enlevez les pinces des bornes de la batterie après le test final. DÉPANNAGE -- Si l'écran montre HI : Le voltage de batterie testée est plus de 15.99V et trop haut pour 12V batterie. DBT300 ne va pas marcher dans cette situation. Vous pourriez examiner encore une fois si la batterie testée est le système de 12Volt.
  • Page 16 DBT300 BATTERIE/LADESYSTEMTESTER TESTABLAUF / BETRIENSANWEISUNGEN WICHTIG : 1. Zum testen von 12 volt akkus: SAE : 40~1200 CCA DIN : 20~670 CCA IEC : 25~790 CCA EN : 35~1125 CCA CA(MCA) : 70~1440 CA(MCA) 2. Zugelassene Betriebstemperatur 0к(32л) bis 50к (122л)(Umgebungstemperatur) ACHTUNG : 1.
  • Page 17 lhre Haut, Kleidung, oder Augen mit Akkusäure in Berührung kommen. 3. Arbeiten Sie mit Schutzbrille und Schutzkleidung. 4. Waschen Sie Haut oder Kleidung die mit Batteriesäure in Kontakt kommt sofort mit Wasser und Seife. Gerät Säure in die Augen, spülen Sie diese sofort mindestens zehn Minuten lang mit kalten, fließendem Wasser und begeben Sie sich in ärztliche Behandlung.
  • Page 18 BETRIEB & UMGANG : AKKUTEST – 12V 1. Schalten Sie vor dem Batterietest an einem Fahrzeug die Zündung und alle Verbraucher aus. Schlißen Sie Türen und kofferraum. HINWEIS:Wenn das Fahrzeug in Betrieb war, hält die Batterie eine Oberflächenladung. Schalten Sie das Licht an für 30 Sekunden, um Oberflächenladung zu entfernen.
  • Page 19 6. Drücken Sie bitte die ϧ\ϰ Tasten um die Battriewerte von , DIN , , or auszuwählen. SAE/CCA CA/MCA 7. Drücken Sie "ENTER" zum nachsten Schritt. 8. Drücken Sie bitte die ϧ\ϰ Tasten um die Batteriekapazität von CCA oder CA(MCA) einzugeben : SAE : 40~1200 CCAΘDIN : 20~670 CCAΘIEC : 25~790 CCAΘ...
  • Page 20 Eins der fünf Ergebnisse wird angezeigt: Der Akku ist okay & in der Lage Ladung zu halten. Der Akku ist okay, muss jedoch aufgeladen RECHARGE werden. Der Akku ist entladen. Sein Zustand kann nicht vor einem Aufladen bestimmt werden. Laden Sie RECHARGE den Akku &...
  • Page 21 SYSTEMTEST– 12V STARTERSYSTEMTEST 1. Die LCD Anzeige wird aufleuchten und die Batteriespannung ��.��v auf dem Bildschirm anzeigen. Drücken Sie bitte ϧвϰ Tasten um den Systemtest auszuwählen: CRANKING Drücken Sie “EINGABE”zum nächsten Schritt. RIPPLE HINWEIS: Falls Sie / Leer / auf dem Bildschirm erscheinen sehen oder der Bildschirm flimmert, beziehen Sie sich bitte auf die FEHLERBEHEBUNG.
  • Page 22 : dann ist das Aufladungssystem in Ordnung. : dann besteht ein Problem des Aufladungssystems. Den Regler prΏfen. C. :die Anschussverbindugen, Verdrahtung und den Generator prΏfen. 3. Nach dem PrΏfen des Aufladungssystems im Leerlauf dieses mit den ZubehΉrlasten nachprΏfen. Das Gebl ̆ ˸ ʻ˻˸˼˕ʼʿ ˷˼˸ ˦˶˻˸˼́ ̊ ˸̅ ˹ ˸̅ ̈...

  • Page 23: Fehlerbehebung

    FEHLERBEHEBUNG - Falls Bildschirm anzeigt: Die Spannung der getesteten Batterie beträgt über 15,99V & ist zu hoch für 12V Batterien. Der DBT300 wird unter diesen Umständen nicht arbeiten. Bitte überprhfen Sie nochmals ob die getestete Batterie 12 Volt System ist. - Falls Bildschirm anzeigt:...

  • Page 24: Precauciones De Seguridad Personal

    DBT300 BATERÍA/CARGA/INICIO DE ANALIZADOR DE SISTEMA GESTIONES DE LA PRUEBA / INSTRUCCIONES FUNCIONADAS IMPORTANTE : 1. Para examinar las baterias de 12 voltio: SAE : 40~1200 CCA DIN : 20~670 CCA IEC : 25~790 CCA EN : 35~1125 CCA CA(MCA) : 70~1440 CA(MCA) 2.
  • Page 25 2. Haya mucho agua fresco y jabón cerca en caso de que el ácido de bateria contacte con la piel, la ropa o los ojos. 3. Lleve las gafas seguras y las ropas de protección. 4. Si el ácido de bateria contacta con la piel o ropa, lave inmediatamente con el jabón y el agua.

  • Page 26: Resolución De Problemas

    Asegúrese que todos los accesorios en el vehiculo están cerrados para estar seguro de que usted no cause cualquier arco. FUNCIONAMIENTO & USO : – 12V PRUEBA DE BATERIA 1. Antes de que usted examina una bateria en un vehiculo, apaque la ignición, todos los accesorios y las cargas.
  • Page 27 4. Por favor presione la tecla ϧ\ϰ para seleccioner el tipo de bateria, SLI / AGM / VRLA/GEL: SLI : Baterias con liquido (flooded) SLI Standard. AGM: AGM Baterias selladas. VRLA/GEL: Baterias MF/ VRLA/GEL etc selladas. 5. Presione "ENTER" para el paso siguiente. 6.
  • Page 28 significa que está fuera de (La resistencia interna). HI or LO m� rango. El resultado de la comprobación será uno de los siguientes. La bateria está en buen estado. La bateria está en buen estado pero se tiene que RECHARGE cargar La bateria no esta suficientemente cargada, por lo cual no se puede determinar si está...
  • Page 29 13. Pulse <<ENTER>> para volver a paso 3 o remover la abrazadera de prueba desde los cargos de bateria después de la terminación de prueba de baterias para terminar la prueba. 14. Todos los datos seleccionados serán memorizádos después de la prueba, incluyendo el tipo de la bateria, bateria CCA standard, capacidad de CCA, etc.
  • Page 30 PARA PRUEBA DEL SISTEMA DE CARGA 1. Después de la prueba del arrancador, presioneϘENTERϙpara y ��. � �v. prodar la sistema de carga, la pantalla muestra ALT. 2. Activar el motor 1200~1500 rpm. Leer el voltaje durante la marcha del vehiculo.
  • Page 31 2. Apagar el motor y quitar las abrazaderas de prueba de los puntos de bateria después de completar la prueba para finlizarla. RESOLUCTIͦ N DE PROBLEMAS - Si la pantalla muestra HI : El voltaje de la bateria testeada está sobre 15.99V & demasiado alto para la bateria de 12V.
  • Page 32 195B280000...
