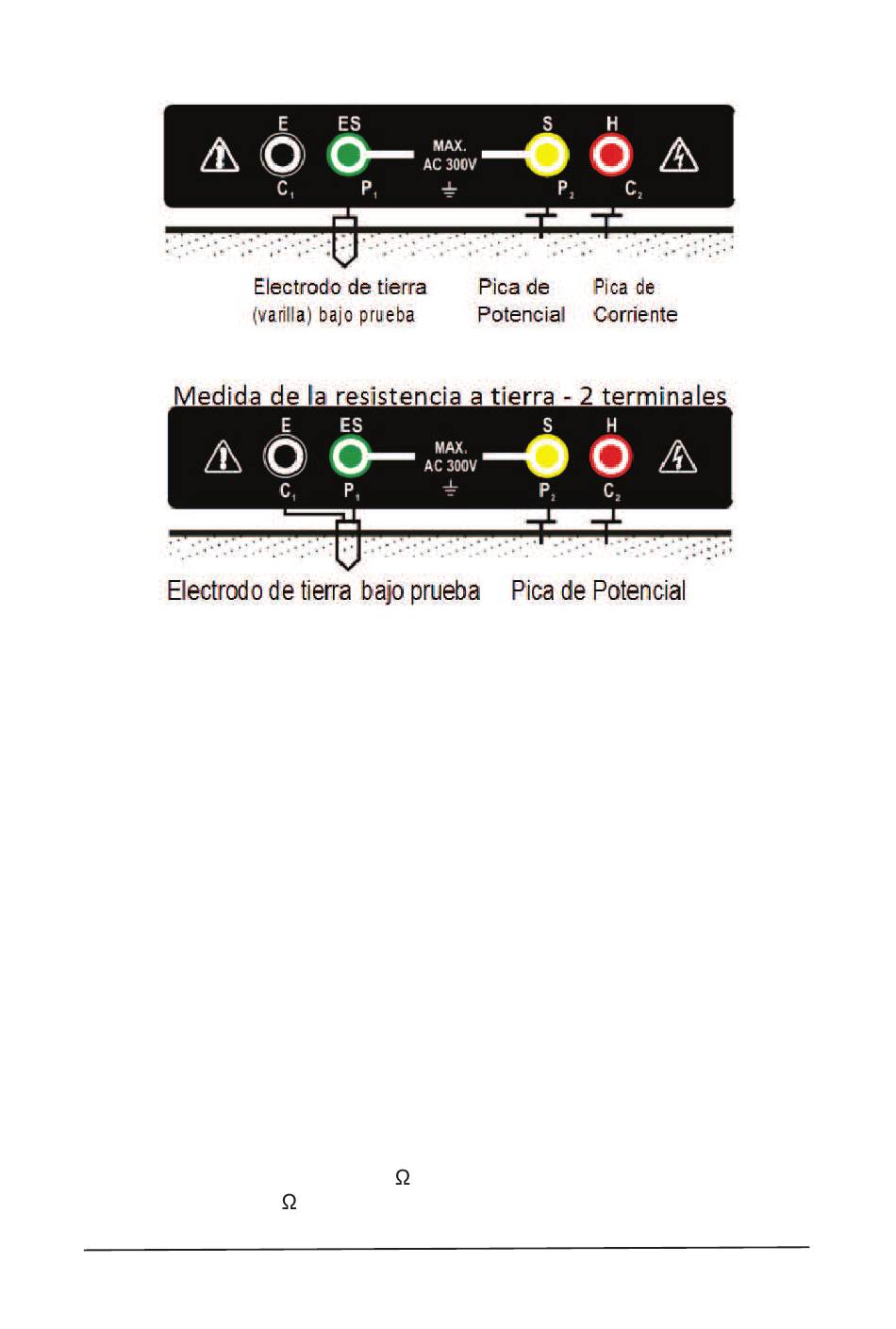

Medida de la resistencia a tierra – 3 terminales
b.- Seleccione del tipo de comprobación: "2P", "3P" o "4P" y pulse la tecla
correspondiente.
c.- Pulse la tecla "TEST/STOP" para efectuar la medida y obtener la lectura
en la pantalla.
* Cuando realice una medida con 4 cables, si la pantalla muestra "Vp
Error", cortocircuite C1 (negro) y P1 (verde).
Inserte siempre profundamente las tres picas auxiliares de tierra. La
distancia debe de ser de 5 a 10m entre las picas auxiliares de tierra.
Notas:
Compruebe lo siguiente antes de efectuar una medida:
1.- Si se enciende el LED 'Rc' compruebe si las picas auxiliares están conectadas
correctamente.
2.- Indicaciones para 'Rc' y 'Rp'
Rc: Cuando se ilumina el LED 'Rc', significa que no hay corriente de salida
en la prueba.
Detenga la medida, y compruebe los puntos relevantes de prueba.
Rp: Cuando se ilumina el LED 'Rp', significa que el valor de resistencia 'R'
mostrado en la pantalla '>2K ', esto quiere decir que la resistencia a tierra
es superior a 2K .
