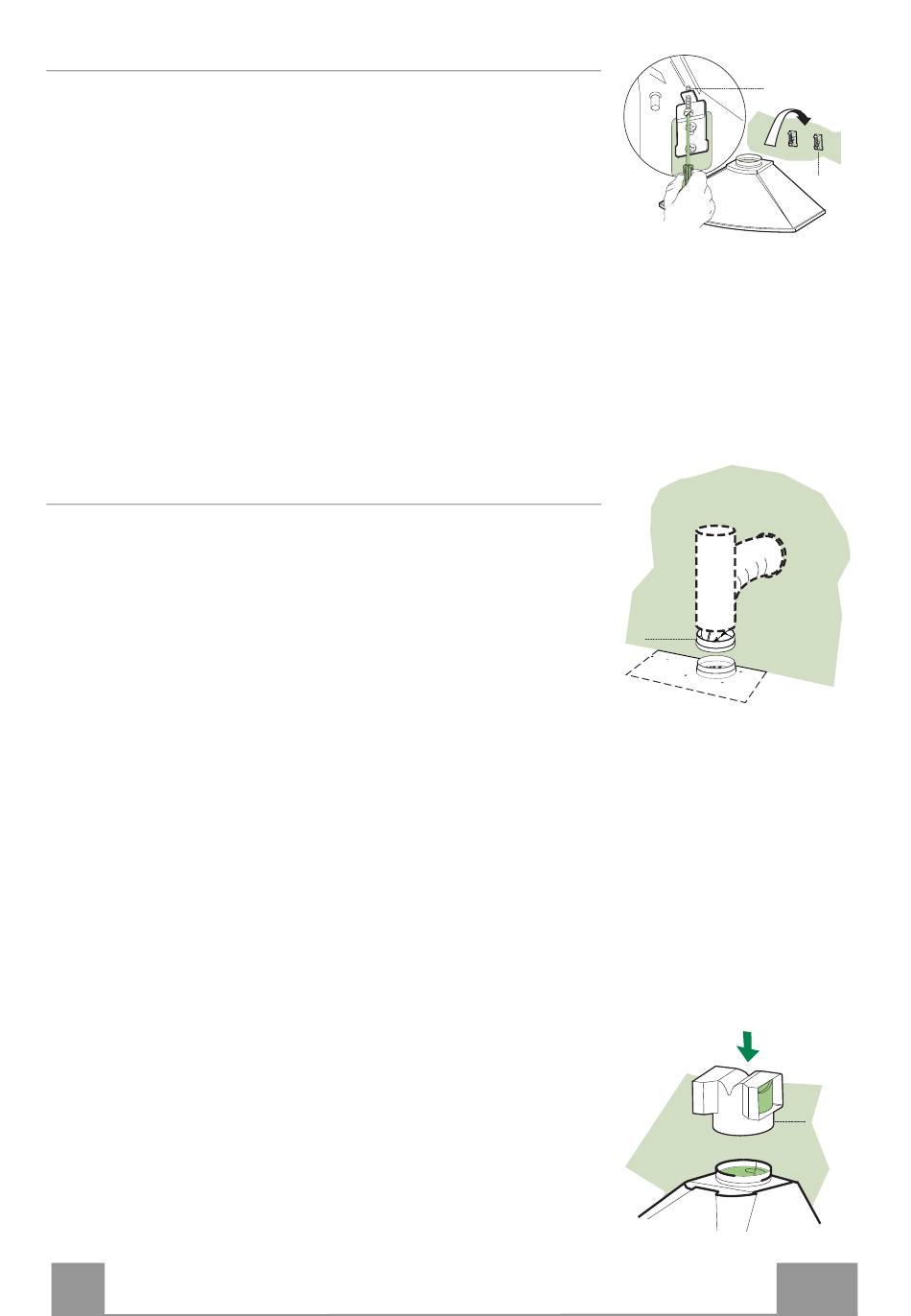

Montaje del cuerpo de la campana
• Atornillar en las bridas 7.1, los 2 tornillos 12d (M4 x 25) su-
ministrados en dotación.
• Enganchar el cuerpo de la campana en las bridas 7.1, centrán-
dolo en la línea vertical.
• Operar en los tornillos 12d, desde abajo de la campana, para
nivelar el cuerpo de la campana.
SALIDA AIRE VERSION ASPIRANTE
Para realizar la instalación en versión aspirante conectar la cam-
pana a la tubería de salida mediante un tubo rígido ó flexible cuya
elección se deja al instalador.
Conexión a un tubo de Ø 150
• Meter la arandela con la válvula 10a en la salida del cuerpo de
la campana.
• Sujetar el tubo con unas fajillas. El material necesario no está
incluído en la dotación.
• Quitar los filtros antiolor al carbón ctivado.
SALIDA DEL AIRE VERSIÓN FILTRANTE
• Introducir a presión el racor 15 en la salida del aire.
• Comprobar la presencia de los filtros antiolor de
carbón activo.
ES
Conexiones
12.d
7.1
ø 150
10
15
