ENSAMBLAJE E INSTALACIÓN EN LA CORTADORA DE CÉSPED DE RADIO DE GIRO CERO

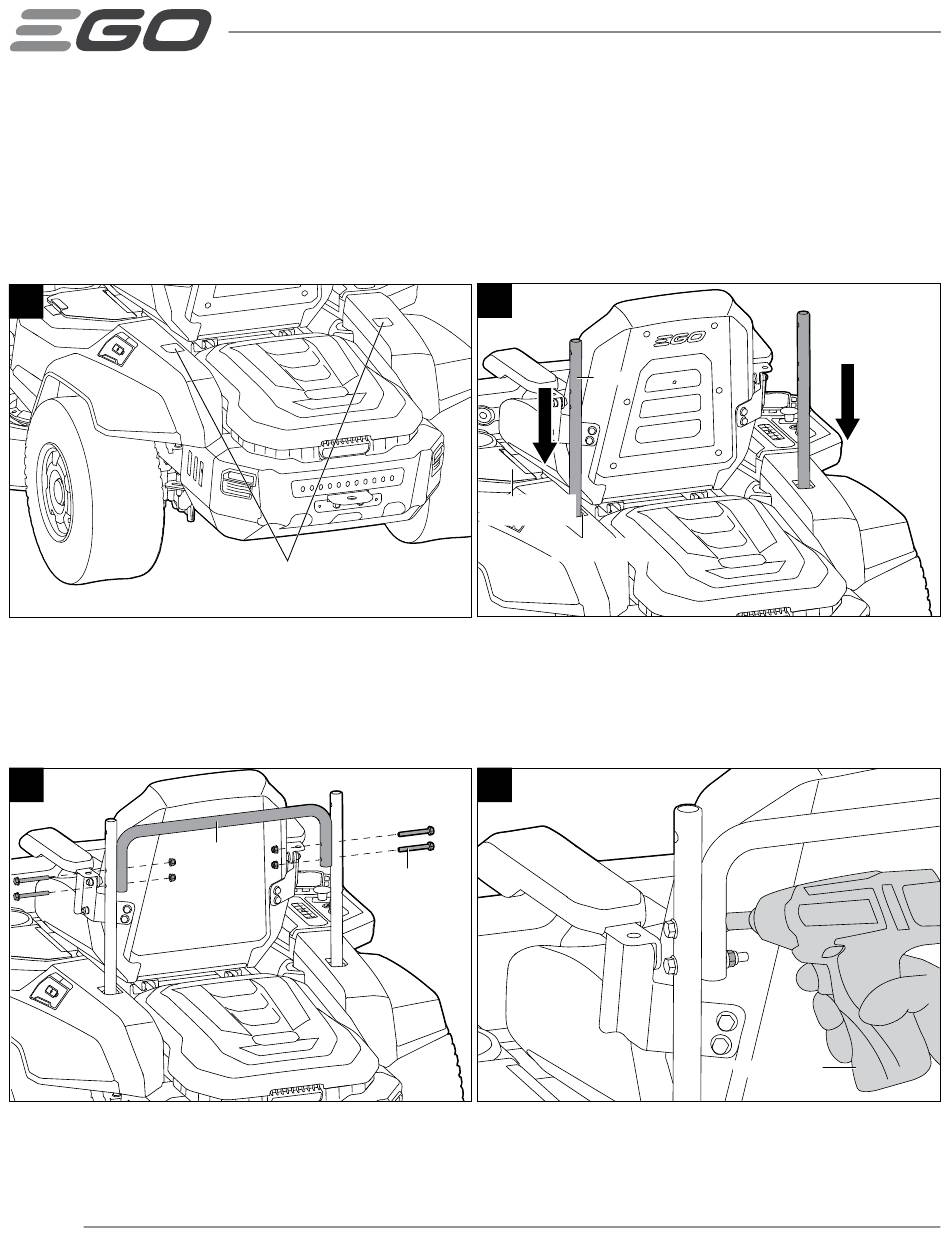

1. Retire las dos cubiertas de montaje de fijación de la cortadora de césped para dejar al descubierto los dos agujeros
de montaje (Fig. 1). Ponga las cubiertas de montaje de fijación en el compartimiento de almacenamiento de la
cortadora de césped.
2. Inserte los postes en los agujeros de montaje de la cortadora de césped de la manera que se muestra en la
ilustración (Fig. 2).
1
3. Agarre la barra transversal entre los postes para alinear los dos agujeros de montaje ubicados en ambos extremos
de la barra transversal con los dos agujeros de montaje inferiores de cada poste. Preinstale cuatro pernos de
cabeza hexagonal en ambos lados y apriete con los dedos los pernos y las tuercas (Fig. 3).
4. Apriete firmemente los cuatro pernos en ambos lados por medio de una llave de impacto con una llave de vaso de
1/2 pulgada (13 mm) (no incluida) (Fig. 4).
3
Barra transversal
26
EMBOLSADORA DE PASTO — ABK4200
Cubiertas de montaje de fijación
Tornillo de
cabeza hueca
2
Post
Compartimiento de
almacenamiento
Agujero de montaje
4
Llave de impacto
