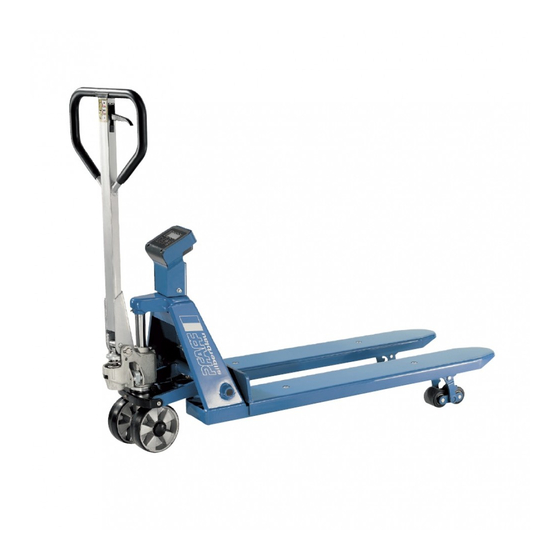

Hand pallet truck silverline with scales
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
D
Original Betriebsanleitung
GB
Translated Operating Instructions
F
Traduit Mode d'emploi
Nr. 040040366_Ed.-04.2011
Gabelhubwagen SILVERLINE mit Waage
Hand pallet truck SILVERLINE with scales
Transpalette SILVERLINE peseur
HU W-20 S
www.pfaff-silberblau.com
F 08.01.155_PDF_11.04.2012 / UD

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the COLUMBUS McKINNON HU W-20 S and is the answer not in the manual?

Questions and answers

Related Manuals for Pfaff COLUMBUS McKINNON HU W-20 S

Summary of Contents for Pfaff COLUMBUS McKINNON HU W-20 S

  • Page 1 Original Betriebsanleitung Translated Operating Instructions Traduit Mode d’emploi Nr. 040040366_Ed.-04.2011 Gabelhubwagen SILVERLINE mit Waage Hand pallet truck SILVERLINE with scales Transpalette SILVERLINE peseur HU W-20 S www.pfaff-silberblau.com F 08.01.155_PDF_11.04.2012 / UD...
  • Page 2 Gabelhubwagen mit Waage HU W-20S F 08.01.155 Hand pallet truck with scales HU W-20S Transpalette manuel peseur HU W-20S Abmessungen Dimensions Dimensions Technische Daten Technical data Caractéristiques techniques Lastschwerpunkt Technische Änderungen vorbehalten Design changes under reserve Sous réserve de modifications techniques !
  • Page 3 Gabelhubwagen mit Waage HU W-20S F 08.01.155 Hand pallet truck with scales HU W-20S Transpalette manuel peseur HU W-20S Type HU W-20 S 040016431 Type Type Lifting capacity Tragfähigkeit Capacité de charge net weight [kg] Eigengewicht Poids à vide Steering- / load wheels* PUR/PUR Räder Fahrwerk Bereifung* Roues directrice et galets*...

  • Page 4: Bestimmungsgemäße Verwendung

    Gabelhubwagen SILVERLINE mit Waage F 08.01.155 Deutsch Vor Inbetriebnahme die Betriebsanleitung aufmerksam lesen! Sicherheitshinweise beachten! Dokument aufbewahren! Bestimmungsgemäße Verwendung Der Gabelhubwagen mit Wiegeeinrichtung dient zum manuellen Heben und Senken als auch zum manuellen innerbetrieblichen Verfahren, sowie zum Wiegen von Lasten bis 2 t. Mit der „nicht eichfähigen“...

  • Page 5: Bedienung

    Gabelhubwagen SILVERLINE mit Waage F 08.01.155 Deutsch Prüfungen Gem. BGV D27 ist der Gabelhubwagen nach Bedarf, jedoch mindestens einmal jährlich durch einen Sachkundigen zu prüfen. Wir empfehlen die Ergebnisse der Prüfungen in einem Prüfbuch festzuhalten. Betriebsanleitung Funktionsbeschreibung (integrierter Gabelhubwagen) Bei dem Gabelhubwagen handelt es sich um ein handhydraulisches Gerät. Die Last wird durch Betätigen des Pumphebels gehoben.
  • Page 6 Gabelhubwagen SILVERLINE mit Waage F 08.01.155 Deutsch Wiegehinweise Lastschwerpunkt Die zu hebenden Lasten sind unter Beachtung der Wiegehinweise aufzunehmen. Ansonsten ist von Abweichungen außerhalb der von uns angegebenen Toleranzwerte auszugehen. Das Anheben der Last muss langsam und stetig erfolgen. Schnelle oder unstetige Lastaufnahme führt zu dynamischen Lastspitzen, die zur Überlastung, Beschädigung, bis hin zur Zerstörung der Waage führen können.
  • Page 7 Typenschild auf Lesbarkeit prüfen. Waage kalibrieren* , prüfen* , Wartung durchführen* Sachkundigenprüfung durchführen lassen* z.B. durch Pfaff-silberblau Kundendienst Die Lebensdauer des Gabelhubwagens ist begrenzt, verschlissene Teile müssen rechtzeitig erneuert werden. Betriebsstoffe / Schmierstoffempfehlung Hydrauliköl: HLP-DIN 51524 T2 ISO VG 22 Schmierstoff: Mehrzweckschmierfett –...
  • Page 8 Gabelhubwagen SILVERLINE mit Waage F 08.01.155 Deutsch Betriebsstörungen und ihre Ursachen Störung Ursache Beseitigung Gabelhubwagen Ablasshebel an der Deichsel steht in Fahr- Ablasshebel in Pumpstellung bringen Gerät hebt nicht, Pumpe stellung arbeitet nicht zu wenig Öl im Tank Öl nachfüllen (bei abgesenkter Gabel) Last zu schwer, Druckbegrenzungsventil ist Last verringern Gerät hebt Last nicht an...

  • Page 9: Intended Use

    Hand pallet truck SILVERLINE with scales F 08.01.155 English Read the operating instructions carefully before using! Follow safety instructions! Keep document safe! Intended use The pallet truck is intended for both manual lifting/lowering and the manual transporting of loads, as well as to scale loads until 2 tons.
  • Page 10 Hand pallet truck SILVERLINE with scales F 08.01.155 English Operating instructions Functional description (integrated pallet truck) The pallet truck is a manually operated  lowering hydraulic device. pump movement Lowering position The load is lifted by manipulating the pump lever. The load is safely held in any position by a hydraulic-valve system.

  • Page 11: Weighing Instructions

    (e.g. with straps). It then has to be readjusted before being used again. We also recommend that it be adjusted and serviced by trained and qualified personnel once a year. Any scale must be justified on a regular basis. Pfaff-silberblau recommended a yearly maintenance of the scale system by qualified personnel.

  • Page 12: Inspection And Maintenance Instructions

    , check* , service* the weighing system Authorise inspection by competent technical expert * e.g. by Pfaff-silberblau after-sales service The service life of your pallet truck is limited. Worn parts must be renewed in good time. Oil and lubricant recommendations...
  • Page 13 Hand pallet truck SILVERLINE with scales F 08.01.155 English Malfunctions and their causes Malfunction Cause Elimination Pallet truck The pallet truck does not Lowering lever on the handle is in the driving Put the lowering lever in the lifting lift – the pump does not position position work...

  • Page 14: Utilisation Conforme À L'affectation

    Transpalette SILVERLINE peseur F 08.01.155 Français Avant la mise en service, lire attentivement le mode d’emploi ! Observer les consignes de sécurité ! Conserver ce document ! Utilisation conforme à l'affectation Le transpalette est destiné au levage et à l’abaissement manuel ainsi qu’au transport manuel des charges. Son utilisation nécessite un sol plan et solide.
  • Page 15 Transpalette SILVERLINE peseur F 08.01.155 Français Contrôles Conformément aux normes BGV D27, § 37, le transpalette doit être vérifié par un spécialiste selon les nécessités, mais au minimum une fois par an. Nous vous recommandons de consigner les résultats des contrôles dans un registre de contrôle. ...

  • Page 16: Conseil Important

    Ne pas utiliser sur un sol inégal. Conseils d’entretien Toute balance doit être ajustée de temps à autre. Pfaff-silberblau conseille de faire procéder à une maintenance annuelle par du personnel qualifié, disposant d'une formation adéquate. Du fait de son système électronique éviter une utilisation du transpalette peseur dans des milieux à forte ou subite oscillation de température qui pourrait créer une condensation dans le système de pesage et...
  • Page 17 , contrôler* le système de pesage, effectuer la maintenance* Faire procéder au contrôle par un expert* par exemple par le service clients de Pfaff-silberblau La durée de vie du transpalette est limitée, les pièces usées doivent être remplacées dans les délais.
  • Page 18 Transpalette SILVERLINE peseur F 08.01.155 Français Dérangements de service et leurs origines Dérangement Origine Elimination Transpalette L’appareil ne lève pas, la Le levier d’abaissement du timon est en Amener le levier d’abaissement en pompe ne fonctionne pas position de marche position de pompage Quantité...
  • Page 19 Gabelhubwagen mit Waage HU W-20S F 08.01.155 Hand pallet truck with scales HU W-20S Transpalette manuel peseur HU W-20S Waage: Scale: Peseur : Bedienungshinweise Instructions for use Instructions d’utilisation Display Taste Taste Ein-/Ausschalten; abbrechen Umschalten zwischen kg und lb kann nur mit Last erfolgen (Plattform muss belastet sein) Switch ON/OFF;...
  • Page 20 Gabelhubwagen mit Waage HU W-20S F 08.01.155 Hand pallet truck with scales HU W-20S Transpalette manuel peseur HU W-20S Fehlermeldung / Error message / Message d'erreur Warten bis Bewegungsindikator erlischt. Erst dann ist ein wiegen möglich. Wait until the movement indicator extinguishes.
  • Page 21 Gabelhubwagen mit Waage HU W-20S F 08.01.155 Hand pallet truck with scales HU W-20S Transpalette manuel peseur HU W-20S Null- und Tarafunktion / Zero and tare function / Fonction Mise à zéro et Tare Technische Änderungen vorbehalten Design changes under reserve Sous réserve de modifications techniques !
  • Page 22 Gabelhubwagen mit Waage HU W-20S F 08.01.155 Hand pallet truck with scales HU W-20S Transpalette manuel peseur HU W-20S Addieren / Totalling / Addition Gesamt und Reset / Total and Reset / Total et Reset Stromversorgung / Power supply / Alimentation en courant Die Wiegeeinheit (Waage) ist mit Four 1.5 V (AA) batteries (option- L’unité...

  • Page 23: Eg-Konformitätserklärung

    Für Komplettierung, Montage und Inbetriebnahme gem. Betriebsanleitung zeichnet verantwortlich: Ort: ................. Datum: ..............Verantwortlicher: ............. Firma: ..............COLUMBUS McKINNON Engineered Products GmbH Telefon: +49 8233 2121-800 Am Silberpark 2-8 Telefax: +49 8233 2121-805 86438 Kissing/Germany www.pfaff-silberblau.com...
