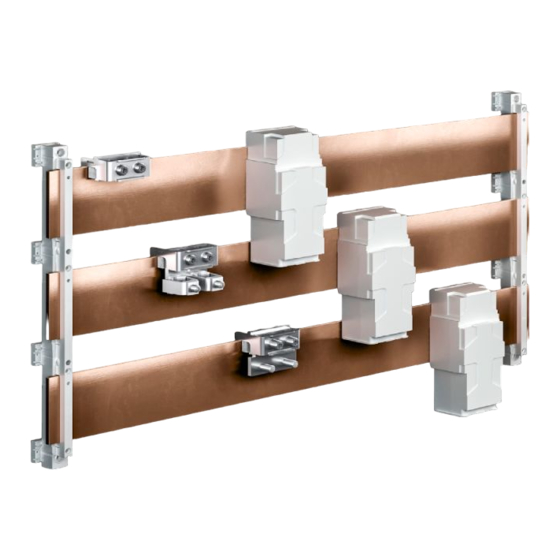

- Page 1 Anschlussblock Connection block Bloc de raccordement SV 9677.910 SV 9677.920 SV 9677.915 Montageanleitung Assembly instructions Notice de montage...
-
Page 2: Table Of Contents
Remarques relatives à la documentation Sicherheitshinweise Safety notes Consignes de sécurité Montage/Anschluss Assembly/connection Montage/raccordement – SV 9677.910 – SV 9677.910 – SV 9677.910 – SV 9677.920 – SV 9677.920 – SV 9677.920 – SV 9677.915 – SV 9677.915 – SV 9677.915 Zubehör –... -
Page 3: Hinweise Zur Dokumentation
CE-Kennzeichnung La déclaration de conformité peut être CE label Die Konformitätserklärung steht als Download téléchargée depuis le site Internet de Rittal. auf der Homepage von Rittal zur Verfügung. The declaration of conformity is provided for download on the Rittal website. -
Page 4: Montage/Anschluss Sv 9677.910
Montage/Anschluss SV 9677.910 Assembly/connection SV 9677.910 Montage/raccordement SV 9677.910 min. 1 x 50 x 10 mm max. 1 x 80 x 10 mm mittige Positionierung central position positionnement central 22 Nm 195 Ib.in min. 2 x 50 x 10 mm max. - Page 5 SW18 Montage/Anschluss SV 9677.920 Assembly/connection SV 9677.920 Montage/raccordement SV 9677.920 max. 2 x 240/300 mm Breite/Width/Largeur max. 48 mm 2 – 4 Kabelschuhe/Cable lugs/Cosses de câble M12 22 Nm 195 Ib.in 30 Nm 265 Ib.in max. 4 x 240/300 mm Breite/Width/Largeur max.
- Page 6 Montage/Anschluss SV 9677.915 Assembly/connection SV 9677.915 Montage/raccordement SV 9677.915 22 Nm 195 Ib.in RM + F 2 x 185 – 300 mm 28 Nm 248 Ib.in Ri4Power System 185 mm Montageanleitung/Ri4Power system 185 mm assembly instructions/Ri4Power système 185 mm – Notice de montage...
-
Page 7: Zubehör - Berührungsschutzabdeckung
4x0,8 Zubehör – Berührungsschutzabdeckung Accessories – Contact hazard protection cover plate Accessoires – Plastrons de protection contre les contacts SV 9677.925 Demontage/Dismantling/Démontage Einbauvarianten – Leitungsabgang oben Installation options – Cable outlet top Options d’installation – Départ de ligne par le haut Ri4Power System 185 mm Montageanleitung/Ri4Power system 185 mm assembly instructions/Ri4Power système 185 mm –... -
Page 8: Berührungsschutz Abdeckung
4x0,8 Einbauvarianten – Leitungsabgang oben Installation options – Cable outlet top Options d’installation – Départ de ligne par le haut Demontage/ Dismantling/Démontage 4x0,8 Einbauvarianten – Berührungsschutzabdeckung Installation options – Contact hazard protection cover plate Options d’installation – Plastrons de protection contre les contacts Demontage/ Dismantling/Démontage Ri4Power System 185 mm Montageanleitung/Ri4Power system 185 mm assembly instructions/Ri4Power système 185 mm –... - Page 9 Notizen/Notes Ri4Power System 185 mm Montageanleitung/Ri4Power system 185 mm assembly instructions/Ri4Power système 185 mm – Notice de montage...
- Page 10 Notizen/Notes Ri4Power System 185 mm Montageanleitung/Ri4Power system 185 mm assembly instructions/Ri4Power système 185 mm – Notice de montage...
- Page 11 Notizen/Notes Ri4Power System 185 mm Montageanleitung/Ri4Power system 185 mm assembly instructions/Ri4Power système 185 mm – Notice de montage...
