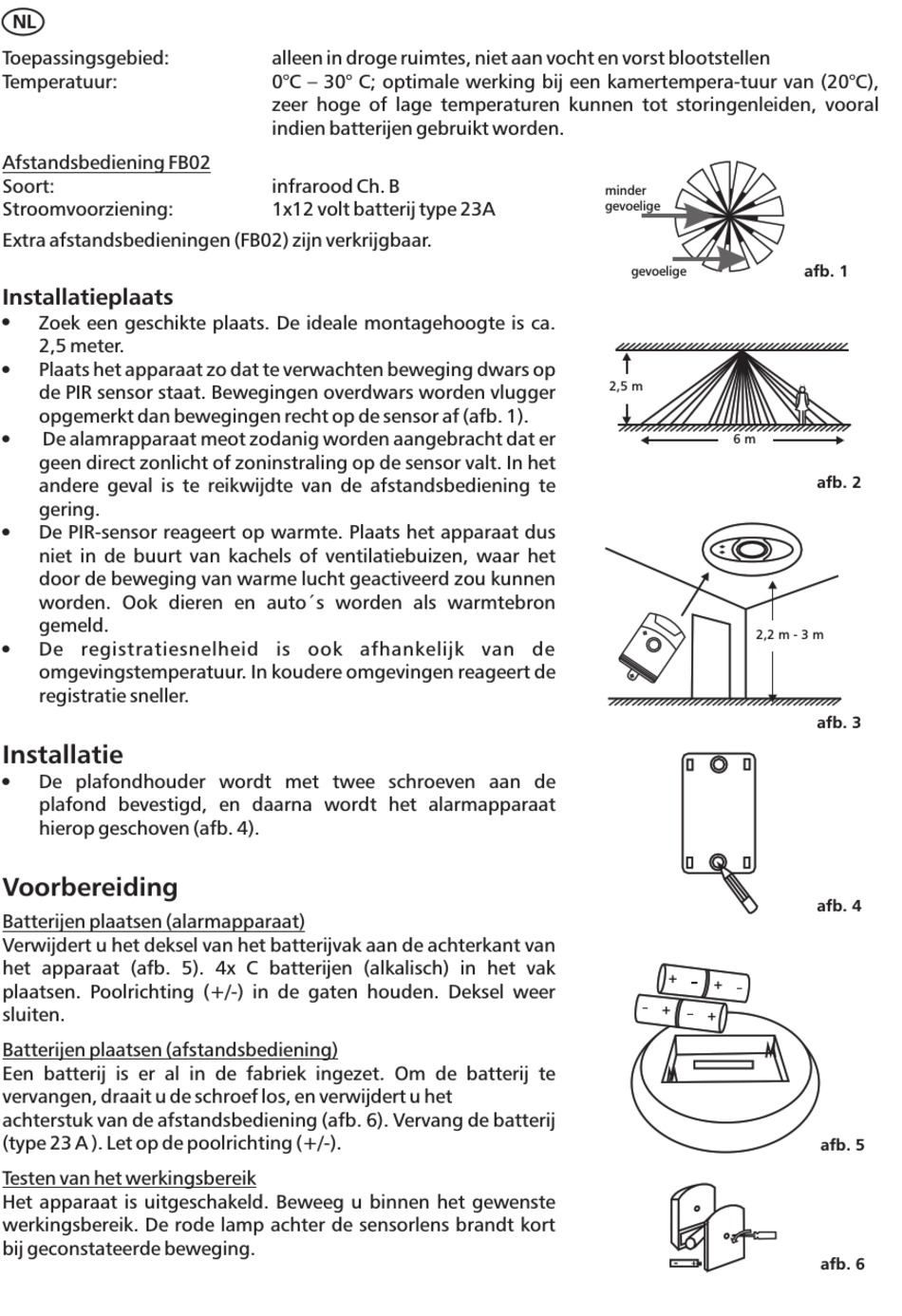

Pentatech DA02 Owner's Manual page 6

NL
Toepassingsgebied:
Temperatuur:
Afstandsbediening FB02
Soort:
Stroomvoorziening:
Extra afstandsbedieningen (FB02) zijn verkrijgbaar.
Installatieplaats
!
Zoek een geschikte plaats. De ideale montagehoogte is ca.
2,5 meter.
!
Plaats het apparaat zo dat te verwachten beweging dwars op
de PIR sensor staat. Bewegingen overdwars worden vlugger
opgemerkt dan bewegingen recht op de sensor af (afb. 1).
!
De alamrapparaat meot zodanig worden aangebracht dat er
geen direct zonlicht of zoninstraling op de sensor valt. In het
andere geval is te reikwijdte van de afstandsbediening te
gering.
!
De PIR-sensor reageert op warmte. Plaats het apparaat dus
niet in de buurt van kachels of ventilatiebuizen, waar het
door de beweging van warme lucht geactiveerd zou kunnen
worden. Ook dieren en auto´s worden als warmtebron
gemeld.
!
De registratiesnelheid is ook afhankelijk van de
omgevingstemperatuur. In koudere omgevingen reageert de
registratie sneller.
Installatie
!
De plafondhouder wordt met twee schroeven aan de
plafond bevestigd, en daarna wordt het alarmapparaat
hierop geschoven (afb. 4).
Voorbereiding
Batterijen plaatsen (alarmapparaat)
Verwijdert u het deksel van het batterijvak aan de achterkant van
het apparaat (afb. 5). 4x C batterijen (alkalisch) in het vak
plaatsen. Poolrichting (+/-) in de gaten houden. Deksel weer
sluiten.
Batterijen plaatsen (afstandsbediening)
Een batterij is er al in de fabriek ingezet. Om de batterij te
vervangen, draait u de schroef los, en verwijdert u het
achterstuk van de afstandsbediening (afb. 6). Vervang de batterij
(type 23 A ). Let op de poolrichting (+/-).
Testen van het werkingsbereik
Het apparaat is uitgeschakeld. Beweeg u binnen het gewenste
werkingsbereik. De rode lamp achter de sensorlens brandt kort
bij geconstateerde beweging.
alleen in droge ruimtes, niet aan vocht en vorst blootstellen
0°C – 30° C; optimale werking bij een kamertempera-tuur van (20°C),
zeer hoge of lage temperaturen kunnen tot storingenleiden, vooral
indien batterijen gebruikt worden.
infrarood Ch. B
1x12 volt batterij type 23A
minder
gevoelige
gevoelige
2,5 m
6 m
2,2 m - 3 m
+
+
afb. 1
afb. 2
afb. 3
afb. 4
afb. 5
afb. 6
