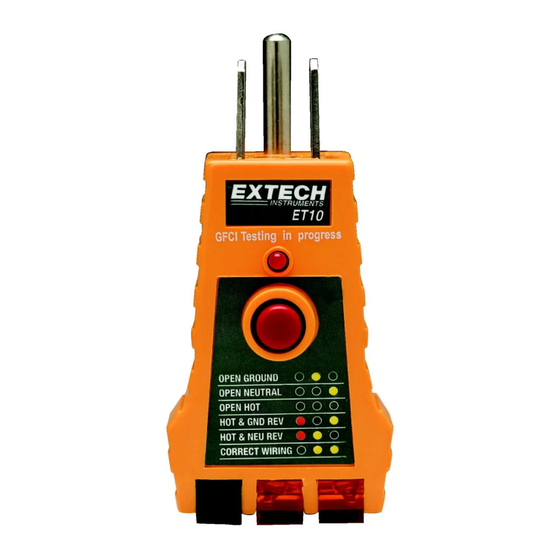

Extech Instruments ET10 User Manual

Model ET10
GFCI Receptacle Tester
Standard Receptacle
1. Always test on a known good circuit before use.
2. Refer all indicated problems to a qualified electrician.
3. Lights will indicate circuit condition: Correct, Open Ground, Open
Neutral, Open Hot, Hot/Ground Reversed, or Hot/Neutral
Reversed.
4. The tester will not indicate the quality of the ground connection, 2
hot wires in a circuit, a combination of defects, a combination of
defects, or reversal of ground and neutral conductors.
GFCI Receptacle
1. Before using the tester, press the TEST button on the installed
GFCI receptacle, the GFCI should trip. If it does not, do not use the
circuit and call a qualified electrician. If it does trip, press the
RESET button on the receptacle and plug in the tester.
2. Verify that the wiring is correct.
3. Press and hold the test button on the tester for at least 6 seconds,
the indicator lights on the tester will shut off when the GFCI trips.
4. If the circuit does not trip, either the GFCI is operable but the
wiring is incorrect, or the wiring is correct and the GFCI is
inoperable.
5.
When testing a GFCI installed in a 2-wire (non-grounded) system,
the tester may indicate a faulty GFCI. If this occurs, press the TEST
and RESET buttons on the GFCI to determine proper operation
6. GFCI test current is 6~9mA.
ET10-mul_V3.2 2/17 Copyright © 2013-2017 FLIR Systems, Inc.
All rights reserved including the right of reproduction in whole or in part in any form
www.extech.com
USER MANUAL
.
Modelo ET10
ICFT Enchufe Probador
Enchufe estándar
1.
Siempre pruebe en un circuito bueno antes de usar.
2.
Refiera todos los problemas indicados a un electricista calificado.
3. Las luces indican la condición del circuito: Correcto, tierra abierta,
neutro abierto, corriente abierta, invertido corriente/tierra,
invertido corriente/neutro.
4.
El probador no indica la calidad de la conexión a tierra, 2 con
corriente conectados a un circuito, una combinación de defectos,
o conductores tierra y neutro invertidos.
Enchufe ICFT
1.
Antes de usar el probador, presione el botón TEST en el enchufe
ICFT instalado, el ICFT debe dispararse. Si no lo hace, no use el
circuito y llame a un electricista calificado. Si se dispara, presione
el botón RESET (restablecer) en el enchufe y conecte el probador.
2.
Verifique que el alambrado esté correcto.
3.
Presione y sostenga el botón de prueba en el probador durante
cuando menos 6 segundos, las luces indicadoras en el probador se
apagan cuando se dispara el ICFT.
4.
Si el circuito no se dispara, el ICFT es operable pero el alambrado
es incorrecto, o el alambrado es correcto el ICFT es inoperable.
5. Al probar un ICFT instalado en un sistema de 2 alambres (sin
tierra), el probador puede indicar falla del ICFT. Si esto sucede,
presione los botones TEST y RESET en el ICFT para determinar la
operación correcta.
6.
Prueba de la corriente: 6~9 miliamperios.
MANUAL DEL USUARIO
