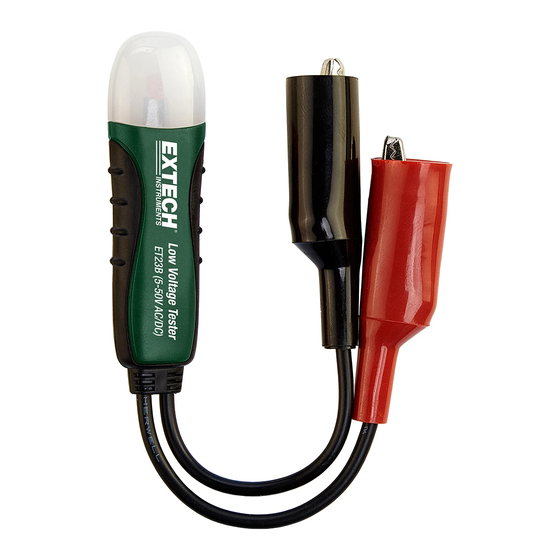

Extech Instruments ET23B User Manual

Model ET23B
Low Voltage Tester
OPERATION
To check a circuit for voltage, connect
the test leads to the electrical
contacts or conductor to be tested. If
voltage is present, the indicator will
light. Clean the surface of the tester
with a clean, dry cloth only.
WARNING: Risk of Electric Shock. Always
check proper operation on a known working
circuit before using. Voltages < 100 Volts
may not be detected by this tester, although
they may be present.
CAUTION: Use extreme caution when
checking electrical circuits to avoid injury due
to electrical shock. FLIR Systems, Inc.
assumes basic knowledge of electricity on
the part of the user and is not responsible for
any injury or damages due to improper use
of this tester.
SPECIFICATIONS
Voltage Range: 5~50V DC/AC
(50/60Hz)
Environmental Conditions:
 Indoor Use
 Altitude up to 7000 ft. (2000m)
 Temperature: 23~104°F (-5~40°C)
 Maximum relative humidity 85%
for temperatures up to 88°F
(31°C) decreasing linearly to 50%
RH at 104°F (40°C)
 Pollution Degree 2
OVERVOLTAGE CATEGORY II
Equipment of OVERVOLTAGE
CATEGORY II is energy-consuming
equipment supplied from a fixed
installation.
Safety
Double Insulation: The meter is
protected by double insulation
or reinforced insulation.
Copyright © 2016 FLIR Systems, Inc.
All rights reserved including the right of reproduction in
whole or in part in any form
www.extech.com
ET23B-en-es-fr_V1.1 12/16
USER MANUAL
For additional language translations please visit www.extech.com
Modelo ET23B
Probador de bajo voltaje
OPERACIÓN
Para probar un circuito para voltaje,
conecte los cables de prueba a los
contactos eléctricos o conductor. Si
hay voltaje presente, se iluminará el
indicador. Limpie la superficie del
probador sólo con un paño seco y
limpio.
ADVERTENCIA: Riesgo de choque eléctrico.
Siempre verifique la operación en un circuito
en vivo antes de usar. El probador puede no
detectar un voltaje menor a 100V, sin
embargo, puede estar presente.
PRECAUCIÓN: Extreme sus precauciones al
probar circuitos eléctricos para evitar
lesiones por choque eléctrico. FLIR Systems,
Inc. supone conocimientos básicos de
electricidad del usuario y no se hace
responsable por cualquier lesión o daños
debido al uso impropio de este probador.
ESPECIFICACIONES
Escala de Voltaje: 5~50V CD, CA (50/60Hz)
Condiciones ambientales:
 Uso en interiores
 Altitud hasta 2000m (7000m).
 Temperatura: -5~40°C (23~104°F)
 Humedad relativa máxima 85%
para temperatura hasta 31°C
(88°F) con disminución lineal a
50% HR a 40°C (104°F)
 Grado de contaminación 2
CATEGORÍA II DE SOBRE VOLTAJE
El equipo de CATEGORÍA II DE SOBRE
VOLTAJE es equipo que consume
energía suministrada desde una
instalación fija.
Seguridad
Doble aislante: El medidor está
completamente protegido con
doble aislante o reforzado.
Copyright © 2016 FLIR Systems, Inc.
Reservados todos los derechos, incluyendo el derecho de
reproducción total o parcial en cualquier medio
www.extech.com
INSTRUCTIVO
