Rigid Solar Panels
Panneaux solaires rigides
Paneles solares rígidos
Instruction Manual
Manuel d'instructions
Manual de instrucciones

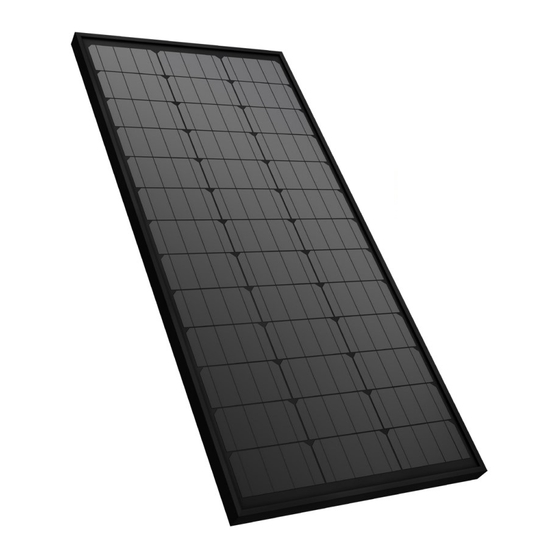

* Picture shown here is for reference only.
L'image montrée ici est pour référence seulement.
La imagen que se muestra aquí es sólo para referencia.
Model/Modèle/Modelo
FSFP10MW-BL
FSFP16MW-BL
FSFP19MW-BL
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Furrion FURRIONNET-ZERO FSFP10MW-BL
Summary of Contents for Furrion FURRIONNET-ZERO FSFP10MW-BL
- Page 1 Rigid Solar Panels Panneaux solaires rigides Paneles solares rígidos Model/Modèle/Modelo Instruction Manual FSFP10MW-BL Manuel d’instructions FSFP16MW-BL Manual de instrucciones FSFP19MW-BL * Picture shown here is for reference only. L'image montrée ici est pour référence seulement. La imagen que se muestra aquí es sólo para referencia.
-
Page 2: Table Of Contents
Thank you for purchasing this Furrion® product. Before operating or installing, please read these instructions carefully. This instruction manual contains information for safe use, installation and maintenance of the product. Please keep this instruction manual in a safe place for future reference. This will ensure safe use and reduce the risk of injury. -
Page 3: Explanation Of Symbols
Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury. Electrical Performance Parameters Furrion solar modules are made of monocrystalline solar cells in series with high efficiency, high transmission rate, low iron tempered glass, anti-aging EVA, high flame resistant TPT laminate, and anodized aluminium alloy frames. -
Page 4: Mechanical Parameters
15.43 lbs (7.0 kg) Solar cell 39 pieces monocrystalline silicon solar cell Output cable PV1-F 1×2.5mm Connectors Furrion Connectors Junction box IP65 Rated Bypass diode Schottky Barrier Rectifiers Diode Front: high transmission rate and low iron tempered glass 1/8" (3.2mm) - Page 5 24.25 lbs (11.0 kg) Solar cell 36 pieces monocrystalline silicon solar cell Output cable PV1-F 1×2.5mm Connectors Furrion Connectors Junction box IP65 Rated Bypass diode Schottky Barrier Rectifiers Diode Front: high transmission rate and low iron tempered glass 1/8" (3.2mm)
- Page 6 24.25 lbs (11.0 kg) Solar cell 36 pieces monocrystalline silicon solar cell Output cable PV1-F 1×2.5mm Connectors Furrion Connectors Junction box IP65 Rated Bypass diode Schottky Barrier Rectifiers Diode Front: high transmission rate and low iron tempered glass 1/8" (3.2mm)
-
Page 7: Purpose Of This Guide
● Solar modules produce electrical energy when exposed to sunlight. ● Furrion solar modules are intended to be connected in series. However, if modules or series combination of modules are wired in parallel make sure that each module or series... -
Page 8: General Installation Notes
● Keep children well away from the system while transporting and installing mechanical and electrical components. ● Completely cover all modules with an opaque material during installation to prevent electricity from being generated. ● Do not wear metallic rings, watches, or other metallic devices while installing or troubleshooting photovoltaic systems. -
Page 9: Selecting The Proper Mounting Structure And Hardware
Mounting Methods ● The module mounting structure must be made of durable, corrosion-resistant and UV- resistant materials. Furrion recommends Z Bracket Mounting Kit, Furrion model number C-FSFP16MW-A02. ● In regions with heavy snowfall in winter, select the height of the mounting system so that the lowest edge of the module is not covered by snow for any length of time. -
Page 10: Electrical Installation
● The maximum system voltages of the Furrion MPPT controllers is 70V (FSCC30PW-BL) and 135V (FSCC60PW-BL). The number of panels used in different configurations are depicted as below. -
Page 11: Maintenance
Electrical shock hazard! Do not touch bare conductors or other potentially energized parts. Maintenance To ensure optimum module performance, Furrion recommends the following maintenance measures: ● Clean the glass surface of the module when required. Always use clean water and a soft sponge or cloth for cleaning. -
Page 12: Explication Des Symboles
Merci d’avoir acheté ce produit Furrion®. Avant d’utiliser ou d’installer votre nouveau produit, veuillez lire attentivement les présentes instructions. Le présent manuel d’instructions contient des informations permettant une utilisation, une installation et un entretien en toute sécurité du produit. Veuillez conserver le présent manuel d’instructions en lieu sûr afin de pouvoir vous y référer ultérieurement. -
Page 13: Paramètres De Performance Électrique
Paramètres de performance électrique Les modules solaires Furrion sont fabriqués à partir de cellules solaires monocrystalline de haute efficacité, avec un taux de transmission élevé, de verre trempé à faible teneur en fer, avec une couche EVA anti-âge, laminée avec TPT à haute résistance à l’inflammation, et d’un cadre d’alliage d’aluminium extrudé... -
Page 14: Paramètres Mécaniques
Poids 15,43 lb (7,0 kg) Cellule solaire 39 pièces cellules solaires en silicium monocrystallin Câble de sortie PV1-F 1×2,5 mm Connecteurs Connecteurs Furrion Boîte de Classe IP65 connexion Diode en Redresseur à barrière de diode Schottky parallèle Avant : Taux élevé de transmission et verre trempé à faible teneur en fer 1/8"... - Page 15 Poids 24,25 lb (11,0 kg) Cellule solaire 36 pièces cellules solaires en silicium monocrystallin Câble de sortie PV1-F 1×2,5 mm Connecteurs Connecteurs Furrion Boîte de Classe IP65 connexion Diode en Redresseur à barrière de diode Schottky parallèle Avant : Taux élevé de transmission et verre trempé à faible teneur en fer 1/8"...
- Page 16 Poids 24,25 lb (11,0 kg) Cellule solaire 36 pièces cellules solaires en silicium monocrystallin Câble de sortie PV1-F 1×2,5 mm Connecteurs Connecteurs Furrion Boîte de Classe IP65 connexion Diode en Redresseur à barrière de diode Schottky parallèle Avant : Taux élevé de transmission et verre trempé à faible teneur en fer 1/8"...
-
Page 17: But De Ce Manuel
Ce guide contient des informations concernant l’installation et la manipulation en toute sécurité des modules photovoltaïques Furrion. Toutes les instructions doivent être lues et comprises avant de tenter l’installation. Si vous avez des questions, veuillez prendre contact avec votre détaillant ou avec Furrion pour obtenir de plus amples informations. -
Page 18: Remarques D'ordre Général Concernant L'installation
● Les modules solaires produisent de l’énergie électrique lorsqu’ils sont exposés au soleil. ● Les modules solaires Furrion sont conçus pour une connexion en série. Toutefois, si les modules ou les séries de modules sont connectés en parallèle, assurez-vous que chaque module ou série de modules possède la même tension nominale. -
Page 19: Sélection De La Structure De Montage Et Des Matériaux Appropriés
Méthodes de montage ● La structure de montage du module doit être composée de matériaux durables, résistants à la corrosion et aux rayons UV. Furrion recommande le kit de montage avec support en Z ; le numéro du modèle Furrion est le C-FSFP16MW-A02. -
Page 20: Installation
● Il n’est pas recommandé d’utiliser des modules avec différentes configurations (mise à la terre, câblage) dans un même système. ● Les modules solaires doivent être connectés en série lorsque le contrôleur de charge Furrion est utilisé. ● Le nombre maximum de panneaux solaire utilisé en série dépend de la limite de tension du contrôleur de charge MPPT et de la tension à... -
Page 21: Entretien
190W 190W Entretien Afin d’assurer une performance optimale du module, Furrion recommande le suivre les méthodes d’entretien suivantes : ● Nettoyez lorsque nécessaire la surface en verre du module. Utilisez toujours de l’eau propre et une éponge ou un linge doux pour effectuer le nettoyage. L’utilisation d’un produit doux et non abrasif est acceptable pour nettoyer la saleté... -
Page 22: Tabla De Contenidos
Gracias por comprar este producto de Furrion®. Antes de utilizarlo o instalarlo, lea atentamente estas instrucciones. Este manual de instrucciones contiene información relativa al uso seguro, a la instalación y al mantenimiento del producto. Guarde este manual de instrucciones en un lugar seguro para usarlo como referencia a futuro. -
Page 23: Parámetros De Rendimiento Eléctrico
Indica una situación peligrosa que, de no evitarse, provocará la muerte o lesiones graves. Parámetros de rendimiento eléctrico Los módulos solares Furrion están hecho de células solares de silicio monocristalino conectadas en serie de alta eficiencia, alta tasa de transmisión, vidrio templado con bajo contenido en hierro, EVA antienvejecimiento, laminado TPT de alta resistencia al fuego y marcos de aleación de aluminio anodizado. -
Page 24: Parámetros Mecánicos
15.43 lb (7.0 kg) Célula solar Célula solar de silicio monocristalino de 39 piezas Cable de salida PV1-F 1×2.5 mm Conectores Conectores Furrion Caja de conexiones Grado de protección IP65 Diodo de protección Diodo rectificador de barrera Schottky (bypass) Frente: vidrio templado de bajo hierro y alta tasa de transmisión de 1/8"... - Page 25 24.25 lb (11.0 kg) Célula solar Célula solar de silicio monocristalino de 36 piezas Cable de salida PV1-F 1×2.5 mm Conectores Conectores Furrion Caja de conexiones Grado de protección IP65 Diodo de protección Diodo rectificador de barrera Schottky (bypass) Frente: vidrio templado de bajo hierro y alta tasa de transmisión de 1/8"...
- Page 26 59” x 265/8” x 13/8” (1500 mm x 675 mm x 35 mm) Peso 24.25 lb (11.0 kg) Célula solar Célula solar de silicio monocristalino de 36 piezas Cable de salida PV1-F 1×2.5 mm Conectores Conectores Furrion Caja de Grado de protección IP65 conexiones Diodo de protección Diodo rectificador de barrera Schottky (bypass) Frente: vidrio templado de bajo hierro y alta tasa de transmisión de 1/8"...
-
Page 27: Propósito De Esta Guía
● Los módulos solares producen energía eléctrica cuando se exponen a la luz solar. ● Los módulos solares Furrion están diseñados para ser conectados en serie. Sin embargo, si los módulos o la combinación de módulos en serie se cablean en paralelo, asegúrese de que... -
Page 28: Notas Generales De Instalación
cada módulo o combinación de módulos en serie tenga la misma tensión nominal. ● Mantenga a los niños alejados del sistema mientras transporta e instala componentes mecánicos y eléctricos. ● Cubra completamente todos los módulos con un material opaco durante la instalación para evitar que se genere electricidad. -
Page 29: Selección De La Estructura De Montaje Y El Hardware Adecuados
● La estructura de montaje del módulo debe estar hecha de materiales duraderos, resistentes a la corrosión y a los rayos UV. Furrion recomienda el kit de montaje del soporte en forma de Z, número de modelo de Furrion C-FSFP16MW-A02. -
Page 30: Instalación
(el calibre de los cables del sistema lo determina el diseñador o instalador del sistema). ● Las tensiones máximas del sistema de los controladores MPPT de Furrion son de 70 V (FSCC30PW-BL) y 135 V (FSCC60PW-BL). El número de paneles utilizados en las diferentes configuraciones se muestra a continuación. -
Page 31: Mantenimiento
190W 190W Mantenimiento Para garantizar un rendimiento óptimo de los módulos, Furrion recomienda las siguientes medidas de mantenimiento: ● Limpie la superficie de cristal del módulo cuando sea necesario. Utilice siempre agua limpia y una esponja o un paño suave para la limpieza. Se puede utilizar un agente limpiador suave y no abrasivo para eliminar la suciedad persistente. - Page 32 ® enregistrées aux Etats-Unis et ailleurs. ©2007-2019 Furrion Ltd. Furrion y el logotipo de Furrion y son marcas comerciales con licencia de uso ® de Furrion Ltd. y están registradas en los Estados Unidos y en otros países. IM-FEN00013 V1.0...
