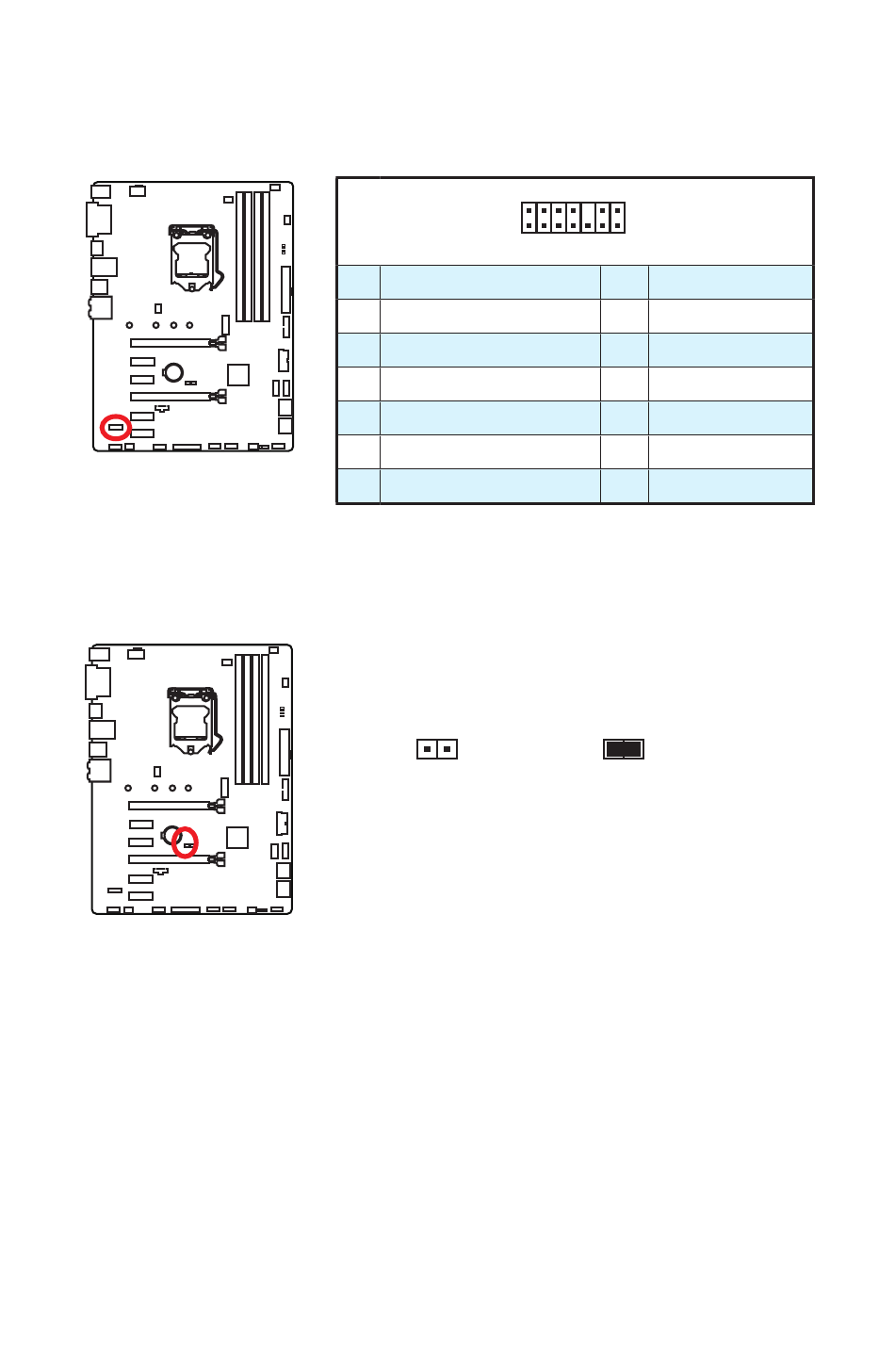

JTPM1 ：TPM 模組接頭
此接頭用於連接可信賴平台模組 (TPM) 。 請參閱 TPM 安全平台手冊瞭解更多詳情 。
JBAT1 ： 清除 CMOS (重置 BIOS) 功能跳線
主機板內建 CMOS 記憶體 ， 是利用主機板上的外接電池來保留系統設定 。 若要清除系統設
定 ， 請將跳線設為清除 CMOS 記憶體 。
重設 BIOS 至預設值
關閉電腦電源並拔除電源線 。
1.
使用跳接器蓋讓 JBAT1 短路持續約 5-10 秒 。
2.
將跳接器蓋從 JBAT1 上取出 。
3.
插入電源線並開啟電腦電源 。
4.
元件總覽
20
1 LPC Clock
3 LPC Reset
5 LPC address & data pin0
7 LPC address & data pin1
9 LPC address & data pin2
11 LPC address & data pin3
13 LPC Frame
保留資料
(預設值)
2 14
1
13
2 3V Standby power
4 3.3V Power
6 Serial IRQ
8 5V Power
10
12
14
清除 CMOS/
重置 BIOS
No Pin
Ground
Ground
