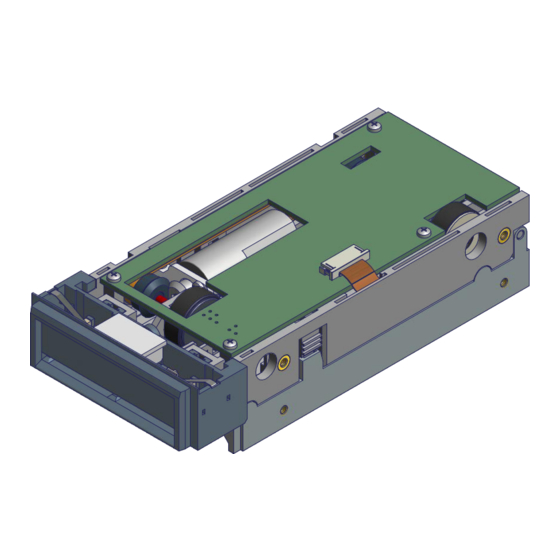

Hybrid card reader
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

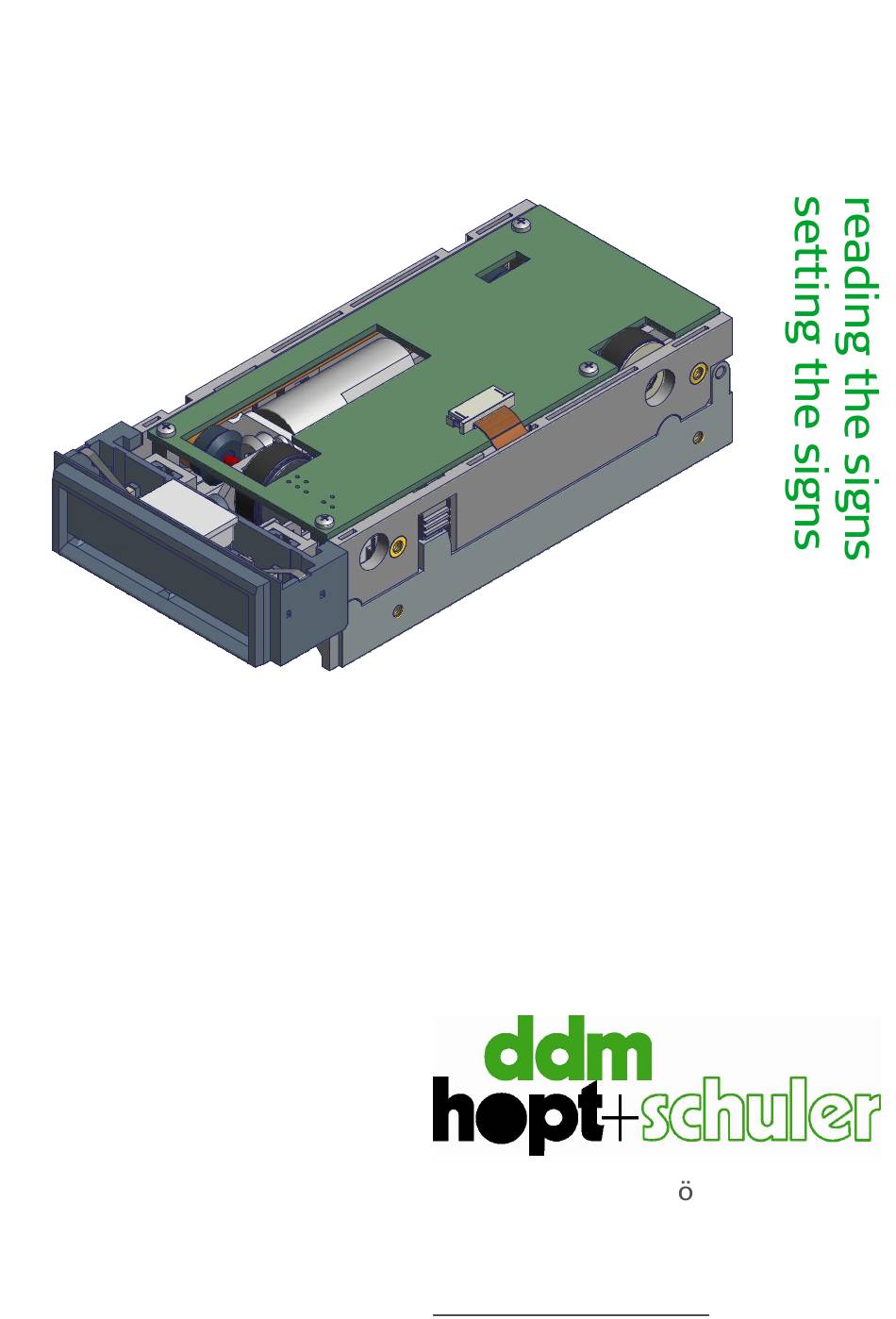

Hybridkartenleser 855-S1610040400
Hybrid Card Reader 855-S1610040400
die zeichen lesen
die zeichen setzen
D-78628 Rottweil | K nigsbergerstr. 12
Tel. (++49) 7 41 / 26 07-0
Fax (++49) 7 41 / 1 33 98
ddm@hopt-schuler.com
www.hopt-schuler.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 855-S1610040400 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ddm hopt+schuler 855-S1610040400

Summary of Contents for ddm hopt+schuler 855-S1610040400

  • Page 1 Hybridkartenleser 855-S1610040400 Hybrid Card Reader 855-S1610040400 D-78628 Rottweil | K nigsbergerstr. 12 Tel. (++49) 7 41 / 26 07-0 Fax (++49) 7 41 / 1 33 98 ddm@hopt-schuler.com www.hopt-schuler.com...

  • Page 2: Table Of Contents

    Chip contacts 4.0 Umgebungsbedingungen Rev. 0 Environmental conditions 4.1 Klimatische Bedingungen Climatic conditions 4.2 Mechanisch aktive Stoffe Mechanical active substance 4.3 Mechanische Belastung Mechanical load 5.0 Kartenspezifikation Rev. 0 Cardspecification 5.1 Magnetkarte Magnetic card 5.2 Chipkarte Chip card 855-S1610040400-SPZ.idw Blatt.-Nr.:...

  • Page 3: Schnittstelle

    8.0 Position der Elemente Rev. 0 Position of the elements 9.0 Bestellschl ssel Rev. 0 Rev. 0 Ordering code 10.0 Serviceanweisung Rev. 0 Service instructions 10.1 Reinigung Cleaning 10.2 St rungsbehebung Trouble shooting 11.0 Temperaturtest Rev. 0 temperature - test 855-S1610040400-SPZ.idw Blatt.-Nr.:...

  • Page 4: Allgemeine Betreiber Hinweise

    ISO 7811/4 Identification cards - recording technique (track 1, 2) ISO 7811/5 Identification cards - recording technique (track 3) ISO 7816/1/2/3 Identification cards - integrated circuit(s) cards with contacts Die Baureihe 855 von ddm hopt+schuler ist ein Hybridkarten-Schreib-Leseger t f r den Einsatz in: Kontoauszug- Druckern...

  • Page 5: Global User Information

    ISO 7811/5 Identification cards - recording technique (track 3) ISO 7816/1/2/3 Identification cards - integrated circuit(s) cards with contacts This product development by ddm hopt+schuler model 855, is a hybrid reader/writer for use in: Kiosk + lottery systems POS terminals...

  • Page 6: Mechanische Kennwerte Mechanical Characteristics

    Mechanical Characteristics: Geschwindigkeit 200 mm/sec. Speed Abmessungen (35 x 66 x 140 mm) Einbaulage beliebig Compact design Lebensdauer 0.5 million cycles = 1 million headpasses Lifecycle 2 .1 Abmessungen 35 mm x 66 mm x 140 mm Dimensions 855-S1610040400-SPZ.idw Blatt.-Nr.:...
  • Page 7 The bezel is positioned symmetrically, this gives the possibility to mount the reader in both orientations, magnetic head top or bottom side. The reader is applicable in any position. ca. 300 gr. Gewicht Weight Befestigungsbeispiel Mounting example Befestigungspunkte 4xM3 Gewinde, 3mm tief fixatons 4xM3 thread, 3mm depths 855-S1610040400-SPZ.idw Blatt.-Nr.:...

  • Page 8: Chipkontakt Chipcontact

    Kugel Radius > 0.8 mm Anti-Vandalismus-Kontakte Contact style ball radius > 0.8 mm anti-vandalism-contacts Kontaktkraft 0.3N bis max. 0.5N Contact force 0.3N to max. 0.5N Kontaktmaterial Kupferlegierung Contact material copper alloy Kontaktoberfl che Flash-Gold ber Palladium Nickel Plating flash-gold over palladium over nickel 855-S1610040400-SPZ.idw Blatt.-Nr.:...

  • Page 9: Allgemein General

    The increased wear of the magnetic head or the chip contacts can also require the exchange of these parts within the ensureness period. These wear parts are therefore excluded from the ensureness. Antrieb DC Motor, Zahnriemen transport DC motor, belt Leserichtung Vorw rts und r ckw rts Reading direction 855-S1610040400-SPZ.idw Blatt.-Nr.:...

  • Page 10: Elektrische Kennwerte Electrical Characteristics

    3.0 Elektrische Kennwerte Electrical characteristics 3.1 Anschlu technik Connection technique Versorgungsspannung 12V DC 10%, 1 A Power requirements Ein / Ausg nge RS 232 In / output RS 232 Ausgangsstecker 6 polige Stiftleiste Connectors 6 poles pin header 855-S1610040400-SPZ.idw Blatt.-Nr.:...

  • Page 11: Chipkontakte Chip Contacts

    Bemessungs- Stoss Spannung IEC 664 Impulse voltage Verschmutzungsgrad IEC 664 Pollution > 1.4 mm Luftstrecke IEC 664 Clearance distance Kriechstrecke 0.3 mm IEC 664 Creapage distance < 5 pF Kontaktkapazit t IEC 512 - , Test 22a Contact capacity 855-S1610040400-SPZ.idw Blatt.-Nr.:...

  • Page 12: Umgebungsbedingungen Environmental Conditions

    + 5 C ... + 50 C Operating temperature Luftfeuchtigkeit 10 ... 90 % relative Luftfeuchtigkeit, Humidity nicht kondensierend 10 ... 90 % relative humidity, not condensing Luftdruck 70 ... 106 kPa Air pressure 4.2 Mechanisch-aktive Stoffe Mechanical active substance EN 60721-3-3 (3S3) 855-S1610040400-SPZ.idw Blatt.-Nr.:...

  • Page 13: Mechanische Belastung Mechanical Load

    Permanent shock Impuls 40 g / 6 ms Impulse Anzahl pro Lage Number per axis d.) Kippfallen IEC 68-2-31 DIN EN 60068-2-31 Drop test Unterlage PVC auf Beton Surface Fallh he 25 mm Drop hight Schr glage Angle 855-S1610040400-SPZ.idw Blatt.-Nr.:...

  • Page 14: Kartenspezifikation Cardspecification

    Hybridkartenleser hopt + schuler Hybrid Card Reader 5.0 Kartenspezifikation Cardspecification 5.1 Magnetkarte Magnetic card Spur 1 track 1 Spur 2 track 2 Spur 3 track 3 85.47 / 85,72 855-S1610040400-SPZ.idw Blatt.-Nr.:...

  • Page 15: Chipkarte Chip Card

    Hybridkartenleser hopt + schuler Hybrid Card Reader 5.2 Chipkarte Chip card ISO-8 0,08 0,76 - 0,08 85,47 / 85,72 oberer Kartenrand upper edge linker Kartenrand left edge 10,25 max. 12,25 min. 17,87 max. 19,87 min. (ISO 7816-2) 855-S1610040400-SPZ.idw Blatt.-Nr.:...
  • Page 16 Hybridkartenleser hopt + schuler Hybrid Card Reader 6.0 Einbauzeichnung Dimensions 138,7 134,7 54,2 18,2 87,5 4xM3 Gewinde 3 mm Tiefe 4xM3 thread 3 mm depths 855-S1610040400-SPZ.idw Blatt.-Nr.:...
  • Page 17 - ZR connector series, part number 06ZR-8M Both are from manufacturer JST (www.jst.com) Power supply: 12 Volts DC +/- 10% max. 1A Typical consumption: less than 500 mA RS232 Serial link The pinning is: Direction Signal Pin 1 855-S1610040400-SPZ.idw Blatt.-Nr.:...

  • Page 18: Position Der Elemente Position Of The Elements

    Hybridkartenleser hopt + schuler Hybrid Card Reader 8.0 Position der Elemente position of the elements 855-S1610040400-SPZ.idw Blatt.-Nr.:...

  • Page 19: Bestellschl Ssel Ordering Code

    (high) 31mm x 60mm Chip - only (flach) 20mm x 60mm Chip - only (flat) 20mm x 60mm mit Frontbefestigung und Einf hrung (1) without front mounting insertion (1) mit Frontbefestigung und Einf hrung (2) without front mounting insertion (2) 855-S1610040400-SPZ.idw Blatt.-Nr.:...

  • Page 20: Service Instructions

    A cleaning card with a velvet-surface will be wetted with natural alcohol. ACHTUNG: Nur nat rlichen Alkohol verwenden. Chlor-Kohlen-Wasserstoffe (FCKW's) zerst ren das Ger t und sind f r die Umwelt sch dlich!! IMPORTANT: Only use natural alcohol. Chlor-carbon-hydrogens (FCKW's) will destroy the unit and the nature!! 855-S1610040400-SPZ.idw Blatt.-Nr.:...
  • Page 21 The opening of the notches is only to be done by hand since the notches can braks otherwise Zum ffnen von Ober und Unterteil beide Rasten von Hand eindr cken On opening from upper-and bottom part both noches must be pressed by hand 855-S1610040400-SPZ.idw Blatt.-Nr.:...

  • Page 22: St Rungsbehebung Trouble Shooting

    By defective components or short-circuit on the pcb the unit will fail. By use of the circuit-diagram and the place plan the components can be checked, and replaced if necessary. Checking signal-levels and functions: See test points and wave shape on sep. manual. 855-S1610040400-SPZ.idw Blatt.-Nr.:...
  • Page 23 Motor l uft, aber Ausweiskarte wird nicht eingezogen. Ma nahme: Antriebsrollen auf Bruch oder Verschmutzung berpr fen. - Ersetzen bzw. Reinigung. FAILURE: Motor turns, but does not feed credit card in. Action: Check drive-belts if broken or dirty. - Replace or cleaning. 855-S1610040400-SPZ.idw Blatt.-Nr.:...
  • Page 24 FAILURE: Only defective datas or rare readings of the magnetic stripe possible. Action: Cleaning of the feed-rollers and magnetic head. Check with a test card. Check decode-circuit to in-/outputs. Check magnetic head to surface and wear. - Replace. 855-S1610040400-SPZ.idw Blatt.-Nr.:...

  • Page 25: Temperaturtest Temperature Test

    Praxis ja der Fall sein wird, kann der Leser 855 auch bei Temperaturen bis -5 C eingesetzt werden. Eine etwas erh hte Fehlerrate muss dabei in Kauf genommen werden. Das hei t, dass manche Karte zweimal gelesen werden muss. 855-S1610040400-SPZ.idw Blatt.-Nr.:...
