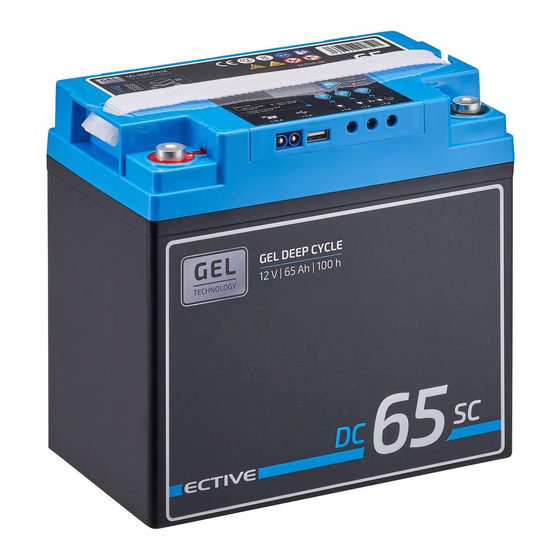

- Page 1 GEL DEEP CYCLE BATTERY with integrated solar charger and display DC Series Bedienungsanleitung Operating Instructions DC 38SC DC 75SC DC 45SC DC 85SC DC 65SC DC 115SC...
-
Page 3: Table Of Contents
Inhaltsverzeichnis ECTIVE DC Serie Übersicht Merkmale und Funktionen Handhabung, Lagerung und Wartung Ladevorgang LCD-Anzeige und Tageszähler Integrierte Alarmfunktion Verwendung der Nachfüllpacks Warn- und Sicherheitshinweise Gewährleistung / Garantie Service / Reklamation Entsorgung Technische Daten English Version... -
Page 4: Übersicht
Einsatz als Bord batterie in Wohn- Herzlichen Glückwunsch zu Ihrer Entschei- mobilen, Booten und anderen Fahrzeugen dung für eine Batterie der ECTIVE DC-Serie! ist diese Batterie auch als Energie- Diese Batterie ist Teil einer neuen Reihe speicher in Verbindung mit Solar- oder... -
Page 5: Merkmale Und Funktionen
ECTIVE DC Serie einer speziell entwickelten Merkmale und Funktionen Materialmischung, die der Batterie eine höhere Lebensdauer ermöglicht • Der eingebaute elektronische Chip • Die positive Bleiplatte der Batterie überwacht Ladestand wurde aus einer hochreinen Legierung Batterie in Echtzeit Bei geringem mit niedrigem Kalzium- und hohem Ladezustand oder geringer Kapazität... - Page 6 ECTIVE DC Serie Überlastungsschutz: Überschreitet der Liegt die Spannung unter 10,8 V, schaltet Gesamtausgangsstrom die auf der Batterie sich das System aus und die Notstrom- angegebene Kapazität, wird automatisch versorgung kann nicht mehr aktiviert der Überlastungsschutz der Batterie aus- werden gelöst Schließen Sie nur Geräte an, die...
-
Page 7: Handhabung, Lagerung Und Wartung
ECTIVE DC Serie oder Nichtgebrauch laden Sie sie alle Handhabung, Lagerung und drei Monate auf, um eine Tiefentladung Wartung zu vermeiden • Wird das Gehäuse der Batterie be- • Die Batterie darf nicht tiefentladen schädigt, kann dies zum Auslaufen von werden Bei einer dennoch aufge- stark ätzender Schwefelsäure führen... -
Page 8: Ladevorgang
ECTIVE DC Serie • Lagern Sie die Batterie an einem kühlen Spannungs- Maximaler Spannung (5 bis 25 °C), trockenen, gut belüfteten grenze Ladestrom Ort ohne direkte Sonneneinstrahlung Max 25 % Halten Sie die Batterie mindestens zwei der Nennka- Meter von jeglichen Wärmequellen... -
Page 9: Lcd-Anzeige Und Tageszähler
ECTIVE DC Serie Stunden mehr als 13,5 V beträgt oder LCD-Anzeige und Tageszähler die Spannung bei einem Wert von 13,4 V liegt und innerhalb von 48 Stunden • Die integrierte LCD-Anzeige bietet auf unter 12,8 V fällt Informationen über die Kapazität und Spannung der Batterie, sowie einen Kapazität <... - Page 10 ECTIVE DC Serie Spannungsanzeige Ladestandsanzeige bzw Tageszähler Button zum Wechseln zwischen Spannung- sanzeige und Tageszähler sowie zum Ausschalten des Alarms Status- Anschluss für USB-Anschluss Ausgänge Solarladung...
-
Page 11: Integrierte Alarmfunktion
ECTIVE DC Serie Drücken Sie den Knopf neben der LCD- Integrierte Alarmfunktion Anzeige, um den Alarm manuell aus- zuschalten Durch zweimaliges Drücken Ungewöhnliche Spannungsschwankungen des Buttons werden die aufgezeichneten können dazu führen, dass alle 3-5 Minuten Spannungsabweichungen gelöscht ein Alarmton ertönt Zudem blinkt auf der Anzeige der Hinweis “Maintain!”... -
Page 12: Verwendung Der Nachfüllpacks
ECTIVE DC Serie Stechen Sie mit dem beiliegenden Verwendung der Nachfüllpacks spitzen Kunststoffstab ein Loch in die Folienversiegelung des Nachfüllpacks Während des Gebrauchs der Batterie kommt Führen Sie zunächst ein Ende des es zu Wasserverlust Dies ist ein natürlicher Injektionsröhrchens in das Nach- Vorgang, der während der Entgasung... - Page 13 ECTIVE DC Serie Entsorgen Sie nach der Befüllung das Rohr und die leeren Nachfüllpacks Achtung: Die zur Wartung verwendete Füll- flüssigkeit ist ungiftig aber ätzend Bei Anheben des Deckels kann die Gummi- kappe des Auslassventils hochspringen Verschließen Sie das Auslassventil nach...
-
Page 14: Warn- Und Sicherheitshinweise
ECTIVE DC Serie Gegenstände von den Batteriepolen fern, Warn- und Sicherheitshinweise um einen Kurzschluss zu vermeiden • Achten Sie beim Bewegen der Batterie • Der Elektrolyt in der Batterie korrodiert darauf, dass angeschlossene Kabel Metall, Baumwollprodukte und Stein nicht gespannt werden Dies kann das Behandeln Sie die Batterie mit Vorsicht Kabel oder den Anschluss beschädigen... - Page 15 ECTIVE DC Serie • Die Plus- und Minuspole der Batterie Bränden, Fehlfunktionen oder Schäden oder Batteriegruppe dürfen nicht an der Batterie oder anderen Geräten kurzgeschlossen werden, da dies zu führen Um die Batterie als Wech- einem elektrischen Schlag, Brand oder selstromquelle zu verwenden, nutzen Sie Fehlfunktion führen kann...
-
Page 16: Gewährleistung / Garantie
ECTIVE DC Serie Diese Faktoren verkürzen die Lebensdauer • Tiefentladung der Batterie Laden Sie der Batterie: die Batterie mindestens alle drei Monate auf • Hohe Umgebungstemperatur Ver- meiden Sie die Verwendung der Batterie bei Temperaturen über 45 °C, Gewährleistung / Garantie... - Page 17 Genehmigung des sofern bei Einsendung des Produktes eine Herstellers Kopie des Kaufbeleges beigefügt ist ECTIVE Produkte werden nach strengsten Die Gewährleistung übersteigt in keinem Qualitätskriterien gefertigt und ECTIVE Fall den Wert des Produktes garantiert, dass das Produkt in einwand-...
-
Page 18: Service / Reklamation
ECTIVE DC Serie Die von ECTIVE angegebenen Werte über Kontaktaufnahme für Rück- Gewicht, Größe oder Sonstiges sind als Richt- sendungen verwenden Sie bitte folgende wert zu verstehen ECTIVE übernimmt Service-Adresse: keine formelle Verpflichtung für derar- batterium GmbH tige spezifische Angaben, da sich durch Robert-Bosch-Straße 1... -
Page 19: Entsorgung
ECTIVE DC Serie • Wenn Sie die Originalverpackung nicht Entsorgung mehr besitzen, sorgen Sie bitte mit einer geeigneten (UN-zertifizierten) Bitte führen Sie das gesamte Verpackungs- Verpackung für einen ausreichenden material der fachgerechten Entsorgung Schutz vor Transportschäden bzw dem Recycling zu •... -
Page 20: Technische Daten
ECTIVE DC Serie Technische Daten Spannung Überhitzungsschutz 12 V ≥ 63 °C Ladeschlussspannung 14,4 V Wiederanbindung nach Überhitzung ≤ 55 °C Erhaltungsladung Temperaturbereich 13,7 V ± 50 mV -20 bis 50 °C Grenzwert Überspannungsschutz ≥ 16 V USB-Ausgänge 5 V / 2 A Überladungsfreigabe... - Page 21 ECTIVE DC Serie ECTIVE steht für Lösungen zur Stromversorgung bei unschlagbarem Preis-Leistungs-Verhältnis Erfahren Sie mehr zu unseren Produkten auf unserer Website! ECTIVE DE batterium GmbH Robert-Bosch-Str 1 71691 Freiberg am Neckar Deutschland © batterium GmbH, Auflage 1, 06/2020...
- Page 22 ECTIVE DC Series...
-
Page 23: English Version
Index ECTIVE DC Series Overview Features and Functions Use, Storage and Maintenance Charging the Battery Display and Day Counter Integrated Alarm Using the Refill Packs Warnings and Safety Advice Warranty Service / Complaints Disposal Technical Data... - Page 24 ECTIVE DC Series Overview Thank you for choosing an ECTIVE DC Se- storage in connection with solar and ries battery! wind power This battery is part of a new range of Please read these instructions carefully electronic, valve-regulated sealed lead...
- Page 25 ECTIVE DC Series Features and Functions • The built-in electronic chip monitors • The positive lead plate of the battery the battery charge state in real time is made of a high purity alloy with low An alarm is triggered if the battery’s...
- Page 26 ECTIVE DC Series Overload protection: If the total output At a voltage of 12 9V (after sufficient current exceeds the capacity indicated on charging of the battery) the system is once the battery, the battery overload protection again ready for operation is automatically triggered Only connect devices that are suitable for the battery’s...
- Page 27 ECTIVE DC Series • Avoid deep discharging the battery Use, Storage and Maintenance If deep discharge occurs, charge the battery immediately • If the battery casing is damaged, highly • Remove the connection to the negative corrosive sulphuric acid may leak out terminal if the battery will not be used •...
- Page 28 ECTIVE DC Series Deep discharge Charging the Battery Charge the battery at least every three Please note the maximum voltage and months and avoid deep discharge of the charging current values given in the table battery If deep discharge has occured,...
- Page 29 ECTIVE DC Series exceeds 13 5V for 48 hours or when Display and Day Counter the voltage is 13 4V and falls below 12 8V within 48 hours • The integrated LCD screen provides information on the battery’s capacity Capacity < 30%...
- Page 30 ECTIVE DC Series Charge status Voltage / day counter Button for switching between voltage display and days-in-use counter, as well as for deactivating the alarm Status Input for solar USB port Outputs charging...
- Page 31 ECTIVE DC Series Integrated Alarm Unusual voltage fluctuations can cause an alarm tone to sound every 3-5 minutes On the display, the message “Maintain! will flash In the event of an alarm, the unusual voltage deviation is shown on the display...
- Page 32 ECTIVE DC Series Using the Refill Packs the refill pack Insert one end of the injection tube into the refill pack and Use of the battery results in water loss, then insert the other end into one of which is a natural process that occurs...
- Page 33 ECTIVE DC Series Caution: The fluid in the refill packs is non- toxic but corrosive Please note that when the battery’s top cover is lifted, the rubber cap of the outlet valve may pop up Close the outlet valve with the rubber cap again...
- Page 34 ECTIVE DC Series • When moving the battery, avoid any Warnings and Safety Advice tension on the connected cables, as this may damage the cables or terminals • The electrolyte in the battery corrodes • Do not strike the terminals with a...
- Page 35 ECTIVE DC Series chemicals as this may result in electric with skin or eyes, rinse immediately shock, fire or malfunction with plenty of clean water and seek medical attention • When charging, first connect the terminals of the charger to the battery •...
- Page 36 ECTIVE DC Series • Charging for too long with high current • A copy of the invoice with date of purchase • Loose contacts at the battery terminals • A reason for the complaint or a • Storing the battery without electrolytes description of the fault •...
- Page 37 By putting the product into operation, you according to the strictest quality criteria accept the warranty conditions and assume and ECTIVE guarantees that the product is full responsibility for the use of this product delivered in perfect condition The values supplied by ECTIVE regarding...
- Page 38 ECTIVE DC Series Tip: When contacting us directly, please Service / Complaints have your customer or invoice number ready, as well as and the article number We will be happy to help you if you have In case of a return of the product, please...
- Page 39 ECTIVE DC Series Please include the following with the return Please note shipment: When taking the device out of operation, • Copy of the invoice please contact the nearest recycling centre or your sales outlet and obtain information • (Service Form) on the current disposal regulations •...
- Page 40 ECTIVE DC Series Technical Data Voltage Ovearheating protection ≥ 63°C Maximum voltage 14 4V Reconnection after overheating ≤ 55°C Float charging voltage Temperature range 13 7 V ± 50mV −20 to 50°C Charge cut-off voltage ≥ 16V USB ports 5V / 2A...
- Page 41 ECTIVE DC Series ECTIVE stands for power supply solutions at an unbeatable price-performance ratio Visit our website to explore more of our brand and products! ECTIVE DE batterium GmbH Robert-Bosch-Str 1 71691 Freiberg am Neckar Germany © batterium GmbH, Edition 1, 06/2020...
