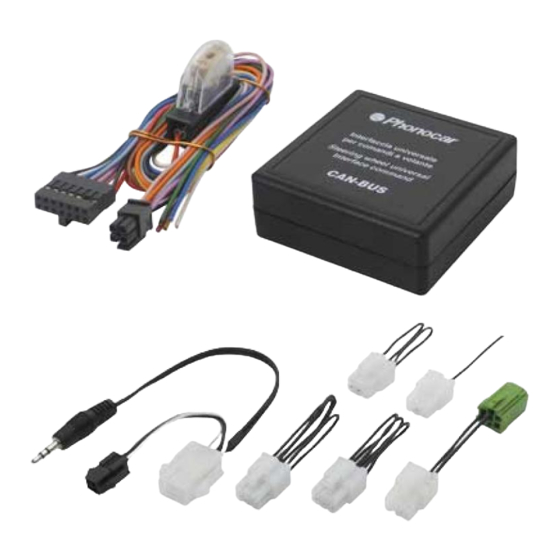

Summary of Contents for Phonocar 0407 Series
- Page 2 COMPATIBILITA’ AUTO E SERVIZI • SERVICES- AND CAR COMPATIBILITY COMPATIBILITE’ SERVICES ET AUTOBILITY • COMPATIBILITÄT AUTO UND SERVICES COMPATIBILIDAD COCHE Y SERVICIOS AUTO AUTO AUTO ALFA 159 CITROËN C2-C3-C4 MERCEDES 05> 06> BRERA C3 PICASSO ACTROS...
- Page 3 COMPATIBILITA’ AUTO E SERVIZI • SERVICES- AND CAR COMPATIBILITY COMPATIBILITE’ SERVICES ET AUTOBILITY • COMPATIBILITÄT AUTO UND SERVICES COMPATIBILIDAD COCHE Y SERVICIOS AUTO AUTO CLIO 09>12 SCIROCCO 08>10 ESPACE-MODUS 06> SCIROCCO 11> ...
- Page 4 • Recupero Sensori di Parcheggio su BMW - CITROËN - PEUGEOT. • Recupero controllo display su cruscotto, ora e data. Per effettuare i collegamenti è indispensabile l’utilizzo dei seguenti cavi adattatori: Cod. 04078 ALPINE-BLAUPUNKT-CLARION-KENWOOD ‘06>-JVC-PANASONIC-PHONOCAR-PIONEER-SONY Nell’interfaccia 04073 il cavo 04078 è compreso nella confezione. USCITE DISPONIBILI...
- Page 5 COLLEGAMENTI CAVI CAN-BUS AL CONNETTORE ORIGINALE COLLEGARE L’INTERFACCIA AI CAVI DEL SEGNALE CAN-BUS PRESENTI NEL VANO AUTORADIO. ATTENZIONE: LE VETTURE NON EQUIPAGGIATE DELL’AUTORADIO DI SERIE POSSONO AVERE IL SEGNALE CAN-BUS NON ABILITATO. ALFA ALFA Giulietta ‘14> - Tipo ‘16> CAN-HIGH VERDE VERDE CAN-HIGH...
- Page 6 MERCEDES MERCEDES E - SLK VERDE CAN-HIGH VERDE CAN-HIGH CAN-LOW / K-BUS BIANCO CAN-LOW / K-BUS BIANCO NISSAN OPEL '04> CAN-HIGH VERDE Quasquai ‘14> escluso: Agila Vivaro '12>’14 180 OHM 1/4 WATT VERDE CAN-HIGH RESISTENZA (NON IN DOTAZIONE) BIANCO CAN-LOW CAN-LOW / K-BUS BIANCO RESISTANCE (IS NOT INCLUDED)
- Page 7 Aprire il dispositivo e inserire i “JUMPERS” nelle giuste posizioni. POSIZIONE JUMPER AUTORADIO PHONOCAR a codici VM025-VM026-VM028-VM029-VM032-VM033-VM036-VM034-VM044-VM68 CLARION - KENWOOD - JVC - ALPINE PHONOCAR Resistivo VM007-VM009-VM010-VM030 17>-VM056-VM057-VM058-VM067-VM068-VM069 VM040-VM041-VM051 - BLAUPUNKT mod. ISO BLK - BLAUPUNKT New York 800 - San Diego 530...
- Page 8 3 volte Vol+ Led verde 4 lampeggi premere SEEK+ Pioneer premere 5 volte Vol+ Led verde 6 lampeggi premere SEEK+ Sony - Phonocar VM009-010-030'17>-038-039-040-041-051-056 VM057-058-067-068-069 premere 6 volte Vol+ Led verde 7 lampeggi premere SEEK+ Panasonic premere 8 volte Vol+...
- Page 9 NERO MARRONE AUTORADIO NERO USCITA COMANDI AL VOLANTE CONNETTORE NON INCKUSO NELLA CONFEZIONE CLARION PHONOCAR VM024 >'12 - VM029 - VM033 - VM034 - VM037 - VM043 - VM044 >'11 VM057 (jack 3.5") AUTORADIO INTERFACCIA USCITA COMANDI AL VOLANTE MARRONE...
- Page 10 SONY ALPINE ATTENZIONE: Con i prodotti Phonocar VM051, Blaupunkt New York 800 e San Diego 530 dopo aver programmato la centralina ED EFFETTUATO I COLLEGAMENTI, memorizzare i comandi al volante SULL'AUTORADIO seguendo le indicazioni presenti nel suo libretto di istruzioni capitolo “PROGRAMMAZIONE COMANDI AL VOLANTE”.
- Page 11 LAMPEGGIO DISPLAY CONTACHILOMETRI FIAT-ALFA-LANCIA Nelle auto FIAT - ALFA - LANCIA - CITROËN Jumper '14> - PEUGEOT Boxer '14> quando si toglie l'autoradio origi- nale, il display del contachilometri inizia a lampeggiare. Per evitare l'anomalia, dopo aver terminato la programma- zione dei comandi al volante, effettuare le seguenti operazioni: 1) Premere per 3 volte il tasto PRG il led da verde diventerà...
- Page 12 SBLOCCO SEGNALE ACUSTICO SENSORI DI PARCHEGGIO - CITROËN - FIAT (E60-61-62-87-90-91-92) ‘07> (escluso Jumper) ULISSE-SCUDO ‘07> PEUGEOT ‘07> (escluso modelli Peugeot: 1007 - 4007 - Boxer) NERO / BLACK ROSSO / RED VERDE / GREEN BATTERY +12 V GIALLO-BIANCO BUZZER 06918 CITROËN PEUGEOT...
- Page 13 F - Les dispositifs 04070 – 04073 sont des adaptateurs universels pour les commandes au volant d’origine avec protocole can-bus k-bus. Leur caractéristique principale est la compatibilité avec plusieurs types d’autoradios telles que: ALPINE-BLAUPUNKT-CLARION-KENWOOD-JVC-PHONOCAR-PIONEER-SONY, à condition que le modèle d’au- toradio soit équipé d’un câble pour l’entrée Remote. Le module est également en mesure de donner d’autres services, exemple branchement sous clé, lumières console, positif marche arrière, signal odomètre, négatif frein de...
- Page 14 BRANCHEMENTS CÂBLES CAN-BUS AU CONNECTEUR D’ORIGINE. GB-FR CAN-BUS CABLES CONNECTIONS TO THE ORIGINAL CONNECTOR GB - INTERFACE HAS TO BE CONNECTED TO THE CAN-BUS SIGNAL-CABLES AVAILABLE IN THE DASHBOARD RADIO-LOCATION. ATTENTION: CARS COMING WITHOUT A CAR-RADIO, MIGHT HAVE A NON-ACTIVATED CAN-BUS-SIGNAL. F - L’INTERFACE DOIT ÊTRE BRANCHÉE AUX CÂBLES DU SIGNAL CAN-BUS PRÉSENTS DANS L’EMPLACEMENT DE L’AUTORADIO.
- Page 15 MERCEDES MERCEDES E - SLK GREEN / VERT CAN-HIGH GREEN / VERT CAN-HIGH CAN-LOW / K-BUS WHITE / BLANC CAN-LOW / K-BUS WHITE / BLANC NISSAN OPEL '04> CAN-HIGH GREEN / VERT Quasquai ‘14> escluso: Agila Vivaro '12>’14 180 OHM 1/4 WATT GREEN / VERT CAN-HIGH RESISTENZA (NON IN DOTAZIONE)
- Page 16 F - Ouvrir le dispositif et y introduire le “JUMPERS” dans la position prévue. JUMPER POSITION AUTORADIO PHONOCAR a codici VM025-VM026-VM028-VM029-VM032-VM033-VM036-VM034-VM044-VM68 CLARION - KENWOOD - JVC - ALPINE PHONOCAR Resistivo VM007-VM009-VM010-VM030 17>-VM056-VM057-VM058-VM067-VM068-VM069 VM040-VM041-VM051 - BLAUPUNKT mod. ISO BLK - BLAUPUNKT New York 800 - San Diego 530...
- Page 17 Alpine press Vol.+ 3 times. Green Led blinks 6 times press SEEK+ Pioneer press Vol.+ 5 times. Sony - Phonocar VM009-010-030'17>-038-039-040-041-051-056 VM057-058-067-068-069 Green Led blinks 7 times press SEEK+ press Vol.+ 6 times. Green Led blinks 9 times press SEEK+ Panasonic press Vol.+ 8 times.
- Page 18 Led vert clignote 4 fois appuyer SEEK+ Pioneer appuyer 5 fois VOLUME+ Led vert clignote 6 fois appuyer SEEK+ Sony - Phonocar VM009-010-030'17>-038-039-040-041-051-056 VM057-058-067-068-069 appuyer 6 fois VOLUME+ Led vert clignote 7 fois appuyer SEEK+ Panasonic appuyer 8 fois VOLUME+...
- Page 19 RADIO NOIR STEERING WHEEL COMMANDS OUTPUT CONNECTOR NOT INCLUDED / CONNECTEUR NON INCLUS COMMANDS AU VOLANT SORTIE CLARION PHONOCAR VM024 >'12 - VM029 - VM033 - VM034 - VM037 - VM043 - VM044 >'11 VM057 (jack 3.5") RADIO INTERFACE STEERING WHEEL COMMANDS OUTPUT...
- Page 20 “PROGRAMMING THE STEERING-WHEEL COMMANDS”. FR - ATTENTION: Avec les produits Phonocar VM051, Blaupunkt New York 800 et de San Diego 530 après la pro- grammation du dispositif, réglez les Commandes au Volant en suivant les instructions du manuel de la radio “PROGRAMMATION COMMANDES AU VOLANT”.
- Page 21 BRANCHEMENTS ADAPTATEURS AUTORADIO GB-FR CAR-RADIO ADAPTERS CONNECTIONS CLARION - JVC - PHONOCAR 11> VM022 - VM024'13> - VM031 - VM032 - VM036 - VM066 Do not connect INTERFACE Ne pas connecter DO NOT USE NE PAS UTILISER BROWN / MARRON...
- Page 22 DISPLAY CITROËN - OPEL - PEUGEOT GB - When replacing the Original car-radio of CITROËN - FIAT - PEUGEOT and OPEL, the functions of the radio-display (hour-minutes etc.) cannot be managed any longer. With the help of the Interfaces, the display-fuctions can be maintained and managed through the Steering-wheel comands.
- Page 23 DE-BLOCKING THE PARKING-SENSORS ACOUSTIC SIGNAL CONNECTIONS GB-FR DEBLOCAGE DU SIGNAL ACUSTIQUE DES CAPTEURS DE RECUL - CITROËN (E60-61-62-87-90-91-92) ‘07> (excluded / à l'exception Jumper) FIAT Ulisse-Scudo ‘07> PEUGEOT ‘07> (excluded models / à l'exception des modèles Peugeot: 1007 - 4007 - Boxer) CITROËN PEUGEOT NERO / BLACK...
- Page 24 • Beibehaltung der Display-Kontrolle auf dem Armaturenbrett, Datum und Uhrzeit. Das kennzeichnende Merkmal dieser Vorrichtungen ist die Kompatibilität mit mehreren Radio-Typen, wie z.B.ALPINE-BLAUPUNKT- CLARION-KENWOOD-JVC-PHONOCAR-PIONEER-SONY, vorausgesetzt das Autoradio ist mit Remote-Eingangskabel ausgestattet. Das Modul bietet, parallel dazu, folgende Möglichkeiten: Zündungsplus, Consolen-Beleuchtung, Rückfahr-Plus, Tacho-Signal, Handbrems-Minus, soweit diese Funktionen im CAN-BUS-Protokoll des Wagens enthalten sind.
- Page 25 CAN-BUS KABEL-ANSCHLÜSSE AM ORIGINAL-STECKER D-ES CONEXIONES CABLES CAN-BUS CON CONECTOR ORIGINAL D - DIE INTERFACE MUSS AN DAS CAN-BUS-SIGNAL ANGESCHLOSSEN WERDEN. DIE HIERFÜR ZUSTÄNDIGEN KABEL BEFINDEN SICH IN DER RADIO-ÖFFNUNG IM ARMATURENBRETT. HINWEIS: DIE FABRIKMÄSSIG OHNE AUTORADIO AUSGESTATTETEN AUTOS KÖNNTEN EIN NICHT-AKTIVIERTES CAN-BUS-SIGNAL HABEN. E - EL INTERFAZ SE CONECTA A LOS CABLES DE LA SEÑAL DE CAN –BUS PRESENTES EN EL HUECO DETRÁS DEL AUTORADIO.
- Page 26 MERCEDES MERCEDES E - SLK GRUN / VERDE CAN-HIGH GRUN / VERDE CAN-HIGH CAN-LOW / K-BUS WEISS / BLANCO CAN-LOW / K-BUS WEISS / BLANCO NISSAN OPEL '04> CAN-HIGH GRUN / VERDE Quasquai ‘14> escluso: Agila Vivaro '12>’14 180 OHM 1/4 WATT GRUN / VERDE CAN-HIGH RESISTENZA (NON IN DOTAZIONE)
- Page 27 “JUMPERS” (puentes) en la posición adecuada. JUMPER AUTORADIO PHONOCAR a codici VM025-VM026-VM028-VM029-VM032-VM033-VM036-VM034-VM044-VM68 CLARION - KENWOOD - JVC - ALPINE PHONOCAR Resistivo VM007-VM009-VM010-VM030 17>-VM056-VM057-VM058-VM067-VM068-VM069 VM040-VM041-VM051 - BLAUPUNKT mod. ISO BLK - BLAUPUNKT New York 800 - San Diego 530...
- Page 28 Grunes Led blinkt 4 mal SEEK+ drücken Pioneer 5 Mal Vol+ drücken. Grünes Led blinkt 6 mal SEEK+ drücken Sony - Phonocar VM009-010-030 '17>-038-039-040-041-051-056 VM057-058-067-068-069 6 Mal Vol+ drücken. Grünes Led blinkt 7 mal SEEK+ drücken Panasonic 8 Mal Vol+ drücken.
- Page 29 3 veces Vol+ Led verde 4 impulsos pulsar SEEK+ Pioneer pulsar 5 veces Vol+ Led verde 6 impulsos pulsar SEEK+ Sony - Phonocar VM009-010-030 '17>-038-039-040-041-056-051 VM057-058-067-068-069 057 pulsar 6 veces Vol+ Led verde 7 impulsos pulsar SEEK+ Panasonic pulsar 8 veces Vol+...
- Page 30 SCHWARZ / NEGRO LENKRAD-STEURUNGEN AUSGABE ANSCHLUSS NICHT INBEGRIFFEN / CONECTOR NO INCLUIDO MANDOS DE VOLANTE SALIDA VM024 >'12 - VM029 - VM033 - VM034 - VM037 - VM043 - VM044 CLARION PHONOCAR >'11 VM057 (jack 3.5") RADIO INTERFACE LENKRAD-STEURUNGEN AUSGABE MANDOS DE VOLANTE SALIDA BRAUN / MARRÓN...
- Page 31 Handbuch, Abschnitt “PROGRAMMIERUNG DER LENKRAD-STEUERUNGEN”. ES - ATENCIÓN: Con los productos Phonocar VM051, Blaupunkt New York 800 e San Diego 530 después de programar la unidad, ajustar los Mandos de Volante siguiendo el manual de instrucciones del radio de coche “MANDOS DE VOLANTE”.
- Page 32 AUTORADIO-ADAPTER ANSCHLÜSSE D-ES CONEXIONES ADAPTADORES AUTORRADIO CLARION - JVC - PHONOCAR 11> VM022 - VM024'13> - VM031 - VM032 - VM036 - VM066 Nicht verbinden INTERFACE No conectar NICHT VERWENDEN NO UTILIZAR BRAUN / MARRÓN RADIO VIOLA Do not connect...
- Page 33 DISPLAY CITROËN - OPEL - PEUGEOT D - Ersetzt man bei CITROËN - FIAT - PEUGEOT und OPEL das Original-Autoradio, dann lassen sich die Funktionen des Radio-Displays (Stunde-Minuten etc.) nicht mehr bedienen. Mit Hilfe der Interface bleiben die Display-Funktionen erhalten und können über die Lenkrad-Steuerungen bedient werden.
- Page 34 AKUSTIK-SIGNAL DER PARK-SENSOREN DEBLOCKIEREN ANSCHLÜSSE - CITROËN - FIAT (E60-61-62-87-90-91-92) ‘07> (außer Jumper) ULISSE-SCUDO ‘07> PEUGEOT ‘07> (außer: 1007 - 4007 - Boxer) CITROËN PEUGEOT NERO / BLACK NERO / BLACK ROSSO / RED ROSSO / VERDE / GREEN VERDE / GREEN BATTERY BATTERY GIALLO-BIANCO...
- Page 35 DESBLOQUEO SEÑAL ACUSTICO SENSORES DE APARCAMIENTO - CITROËN - FIAT (E60-61-62-87-90-91-92) ‘07> excepto Jumper) ULISSE-SCUDO ‘07> PEUGEOT ‘07> (excepto: 1007 - 4007 - Boxer) CITROËN PEUGEOT NERO / BLACK NERO / BLACK ROSSO / RED ROSSO / VERDE / GREEN VERDE / GREEN BATTERY BATTERY...
- Page 36 • Usar fusibles de recambios con el amperaje correcto. • Ejecutar correctamente las conexiones. • Evitar que los cables se enganchen con los objetos cercanos. S.p.A. - Via F.lli Cervi, 167/C - 42124 Reggio Emilia (Italy) - Tel. ++39 0522 941621 - Fax ++39 0522 1602093 www.phonocar.com - e-mail:info@phonocar.it...
