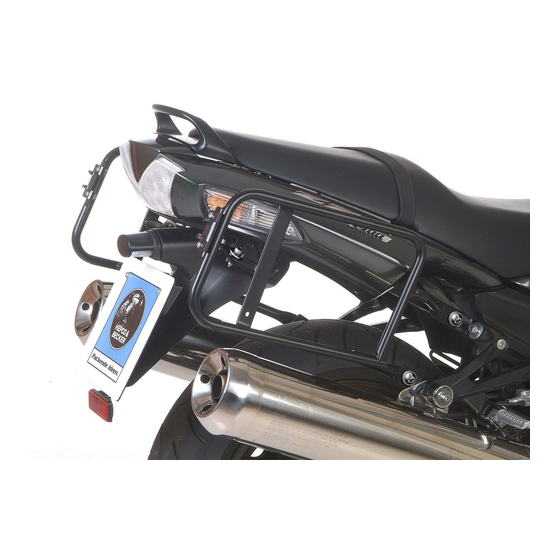

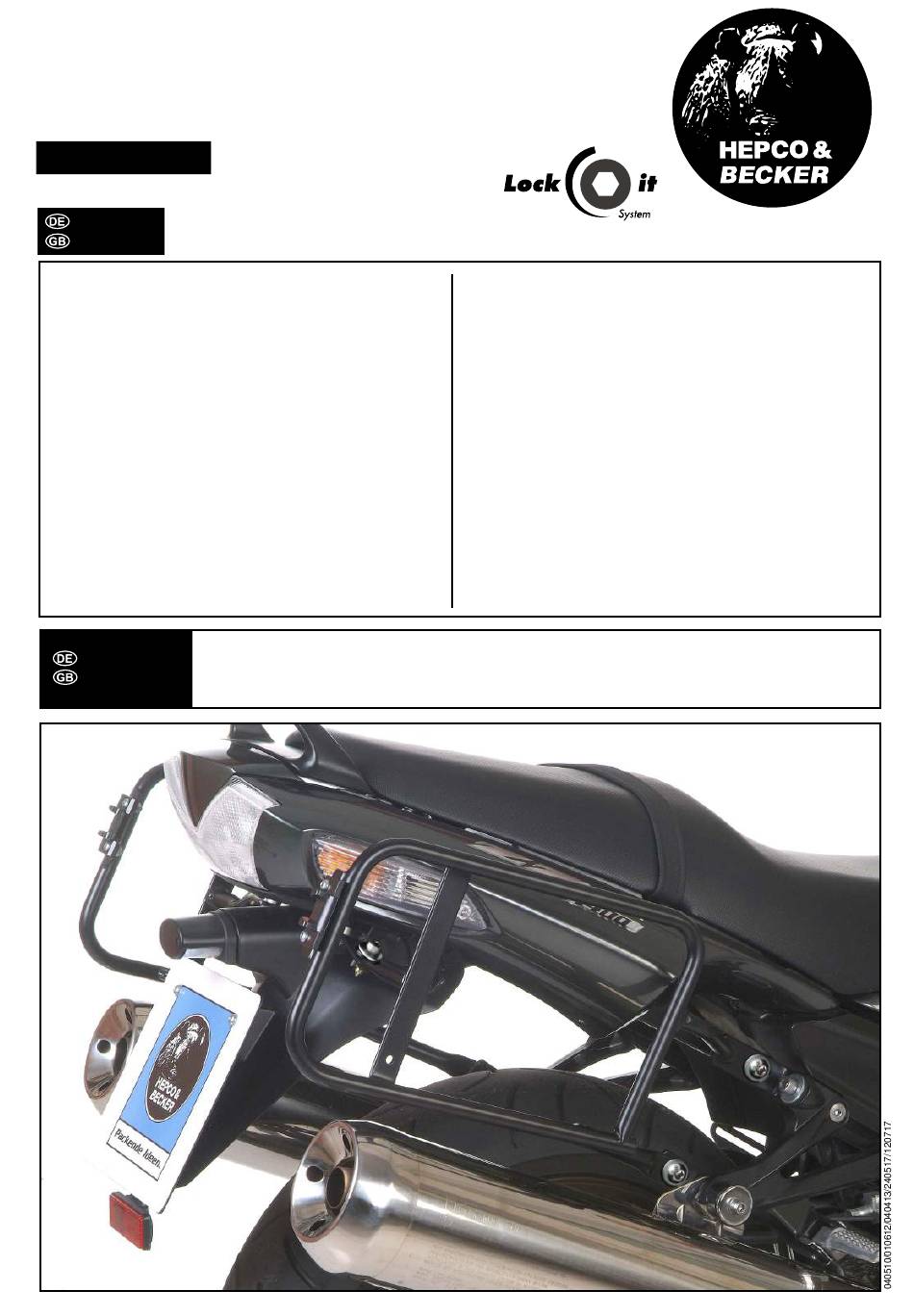

Kofferträger / Side carrier
KAWASAKI ZZR 1400
bis Baujahr 2011 / up to date of manufacture 2011
Artikel Nr.: / Item-no.:
2502
650
00 01
INHALT
CONTENTS
1
700002958
1
700002957
1
700002959
2
700002961
2
700002960
2
700002962
2
700002966
1
700002964
6
Zylinderschrauben ISK M 6 x 16
2
Linsenkopfschrauben M 8 x 30
2
U-Scheiben ø8,4
6
U-Scheiben ø6,4
6
Karosserie-Scheibe ø30 x ø10,5 x 2,5
4
selbstsichernde Mutter M6
6
Lock it Systemschrauben
6
Sicherungsscheiben
2
Aludistanzen ø15 x ø9 x 11,5 mm
1
Bohrschablone
WICHTIG
IMPORTANT
Schwarz/black
Kofferträger links
Kofferträger rechts
Versteifungsbügel
Haltelasche vorne unten
Haltelasche vorne oben
Haltelasche hinten oben
Adapterlasche
Schraubensatz:
Kofferempfehlung: Junior oder Journey. Xplorer Koffer nicht möglich.
Abschließbare Lock it Schraube kann nicht verwendet werden.
Suitcase recommendation: Junior or Journey. Xplorer case not possible.
Our lockable Lock it screw can not be used.
1
700002958
1
700002957
1
700002959
2
700002961
2
700002960
2
700002962
2
700002966
1
700002964
6
allen screw M 6 x 16
2
filister head screw M 8 x 30
2
washer ø8,4
6
washer ø6,4
6
body washer ø30 x ø10,5 x 2,5
4
self-lock nut M6
6
lock it screw
6
lock washer
2
alu spacer ø15 x ø9 x 11,5 mm
1
drilling-pattern
carrier left
carrier right
bracing bow
front mounting strut bottom
front mounting strut top
rear mounting strut top
mounting adapter
Screwset
1
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker 6502502 00 01
Summary of Contents for hepco & becker 6502502 00 01
- Page 1 Kofferträger / Side carrier KAWASAKI ZZR 1400 bis Baujahr 2011 / up to date of manufacture 2011 Artikel Nr.: / Item-no.: 2502 00 01 Schwarz/black INHALT CONTENTS 700002958 Kofferträger links 700002958 carrier left 700002957 Kofferträger rechts 700002957 carrier right 700002959 Versteifungsbügel 700002959 bracing bow...
- Page 2 Kofferträger / Side carrier KAWASAKI ZZR 1400 bis Baujahr 2011 / up to date of manufacture 2011 Artikel Nr.: / Item-no.: 2502 00 01 Schwarz/black WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
- Page 3 Kofferträger / Side carrier KAWASAKI ZZR 1400 bis Baujahr 2011 / up to date of manufacture 2011 Artikel Nr.: / Item-no.: 2502 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der Adapterlaschen: Die Muttern der Verschraubung der Rahmenunterzüge entfernen. Die Gewinderöhrchen der Adapterlaschen werden von oben durch die angebrachten Bohrungen gesteckt.
- Page 4 Kofferträger / Side carrier KAWASAKI ZZR 1400 bis Baujahr 2011 / up to date of manufacture 2011 Artikel Nr.: / Item-no.: 2502 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der Haltelaschen vorne oben: Nach Zwischenschieben der Haltelasche die hintere Original- schraube wieder montieren.
- Page 5 Kofferträger / Side carrier KAWASAKI ZZR 1400 bis Baujahr 2011 / up to date of manufacture 2011 Artikel Nr.: / Item-no.: 2502 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der Haltelaschen vorne unten: Innen an den Auspufftopfverschraubungen mit den Originalschrauben und - Muttern Fastening of the front mounting strut bottom: At the inner side of the exhaust muffler with original screw and nut.
- Page 6 Kofferträger / Side carrier KAWASAKI ZZR 1400 bis Baujahr 2011 / up to date of manufacture 2011 Artikel Nr.: / Item-no.: 2502 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der Kofferträger links / rechts: Die so vorbereiteten Kofferträger werden an den Haltelaschen mittels der Lock it System-Schrauben befestigt.
- Page 7 Kofferträger / Side carrier KAWASAKI ZZR 1400 bis Baujahr 2011 / up to date of manufacture 2011 Artikel Nr.: / Item-no.: 2502 00 01 Schwarz/black HINWEISE ZUR KOFFERMONTAGE HINT: ASSEMBLING SIDE CASES Montage des Metalladapters zum Einhaken des Kofferhalteschlosses Die Metalladapter liegen den Koffern bei, nicht diesem Kofferträgerset. Die notwendigen Schrauben zur Montage der Metalladapter am Kofferträger sind beigefügt (Zylinderschraube M6 x 16, U-Scheiben ø6,4, selbstsichernde Muttern M6).
- Page 9 Kofferträger / Side carrier KAWASAKI ZZR 1400 ab Baujahr 2012 / from date of manufacture 2012 Artikel Nr.: / Item-no.: 2517 00 01 Schwarz/black Bohrschablone Drilling - pattern...
