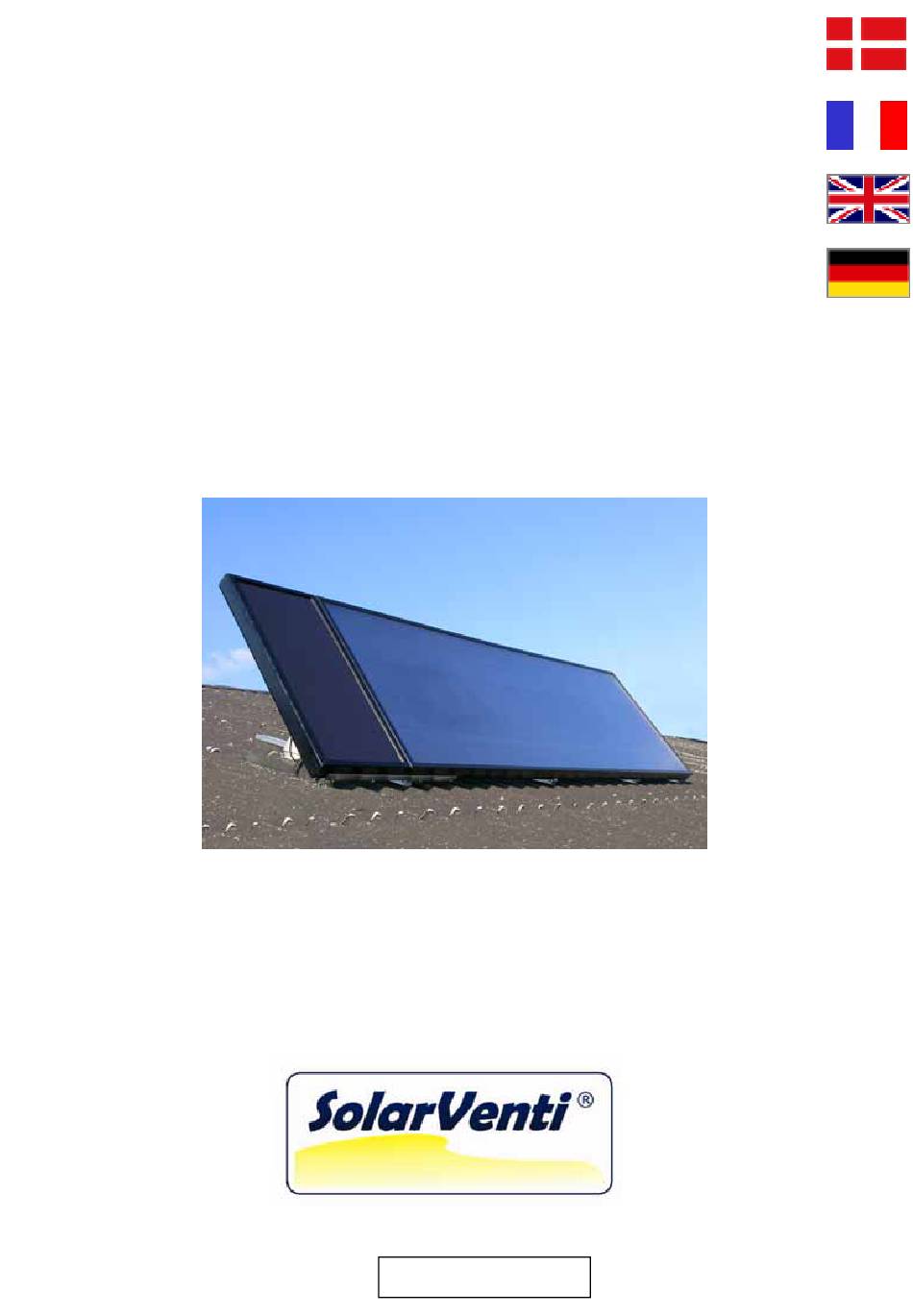

- Page 1 Montage vejledning: - Tag SV30AX Instructions de montage: - Toit SV30AX Mounting instruction: - Roof SV30AX Montageanleitung: - Dach SV30AX December 2011...
- Page 2 Minimum 30...
- Page 3 You have 3 racks in the complete roof mounting system. Replace the small furniture's with the solid aluminum profile at the top and bottom on one of the racks. This “rebuild” rack must be placed where the solar cell unit and the SV30AX meets. Here the solar cell module is placed at the left Fasten the screws at the collector edge side.
- Page 4 Type 1 Find det sted mod syd hvor solfangeren skal sidde. Ved tegltag fjernes en teglsten. Til eternit kan hullet laves ved at bore mange mindre huller ved siden af hinanden. Benyt evt. en stiksav eller 140 mm kopbor. Lav en lille prøveopstilling, så det bedst muligt kommer til at passe med hul og stativplacering. Solfangeren sidder vandret, men kan som vist på...
- Page 5 Type 1 Suggestions d’installation sur toit de tuiles, ardoises, tôles ondulées avec recouvrement,... Vous devez déterminer la meilleure position du panneau. Nous conseillons une exposition sud, sud-est ou sud-ouest. Marquez l’emplacement du passage du flexible à travers le toit (140 mm). Pour les toits de tuiles ou d’ardoises, enlevez une tuile ou une ardoise. Pour les toits de tôles ondulées, percez plusieurs petits trous rapprochés pour en créer un en utilisant éventuellement un compas.
- Page 6 Hvid dyse trykkes op og i bølgedale inde skruen sættes i . Kun 12 Volt drejes med uret. Lyddæmperslange fås som ekstra tilbehør Dobbelt Kontraventil Aluflexrør flexrør Ret til ændringer forbeholdes. SolarVenti er Trykfordelere uden ansvar for den endelige installation Mere information på: www.solarventi.dk...
- Page 7 Type 1 Effectuez un percement de 133-135mm au plafond. Courbez légèrement le flexible pour éviter qu’il ne Un premier tube flexible se fixe du panneau SolarVenti à la se rétracte. plaque d’étanchéité. Un autre tube flexible se fixe sur le Placez le clapet anti-retour dans le flexible au dessus du plafond .
- Page 8 Den medfølgende tætningsmasse smøres også på mellem tagpap og stativ. Vigtigt: Overskud af tætningsmasse bør træde frem ved kanterne ogskruer skal Perform gennemføring kun spændes let efter. Ellers deformeres materialet som skrues i. Ret til ændringer forbeholdes. SolarVenti er uden ansvar for den endelige installation...
- Page 9 S’il manque du joint à certains endroits, appuyez fermement sur la plaque et/ou point 14 rajoutez du joint sur le bord. Plaque d’étanchéité Sujet à modification. SolarVenti décline toute Toit responsabilité du montage final. Type 2 Installation suggestions for roofing cardboard, steel plate roofs, decra etc. Roof inclination min. 5 The installation is the same as type 1.
- Page 10 REG II Ventilator V3 PV panel Ventilator V2 Fugt/temp. føler tilsluttes her. Ekstraudstyr (Slave) ”Cool” Ventilator V1 Sensor 1: placeres ude Sensor 3: placeres inde ”Heat” En option, sondes de température ou d’humidité Pumpe ”Pump” à l'intérieur Sensor 1: placé à l'extérieur Sensor 3: Humidity and temp.
- Page 11 Installation of regulator unit Connection of wires: The fan may be switched off here: Ventilator on/ Wire from solar cell: brown to clamp 1 (PV panel) blue to clamp 2 The max. speed of the fan may be adjusted here Wire from fan (V1) blue to clamp 2 Thermostat for fan stop by max temp.
- Page 12 Type 1 Type 2 SV30AX...
