SolarVenti SV14 Installation Manual
Wall installation
Hide thumbs
Also See for SV14:
- Quick start manual (4 pages) ,
- Installation manual (24 pages) ,
- Mounting instruction (8 pages)
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for SolarVenti SV14
Summary of Contents for SolarVenti SV14

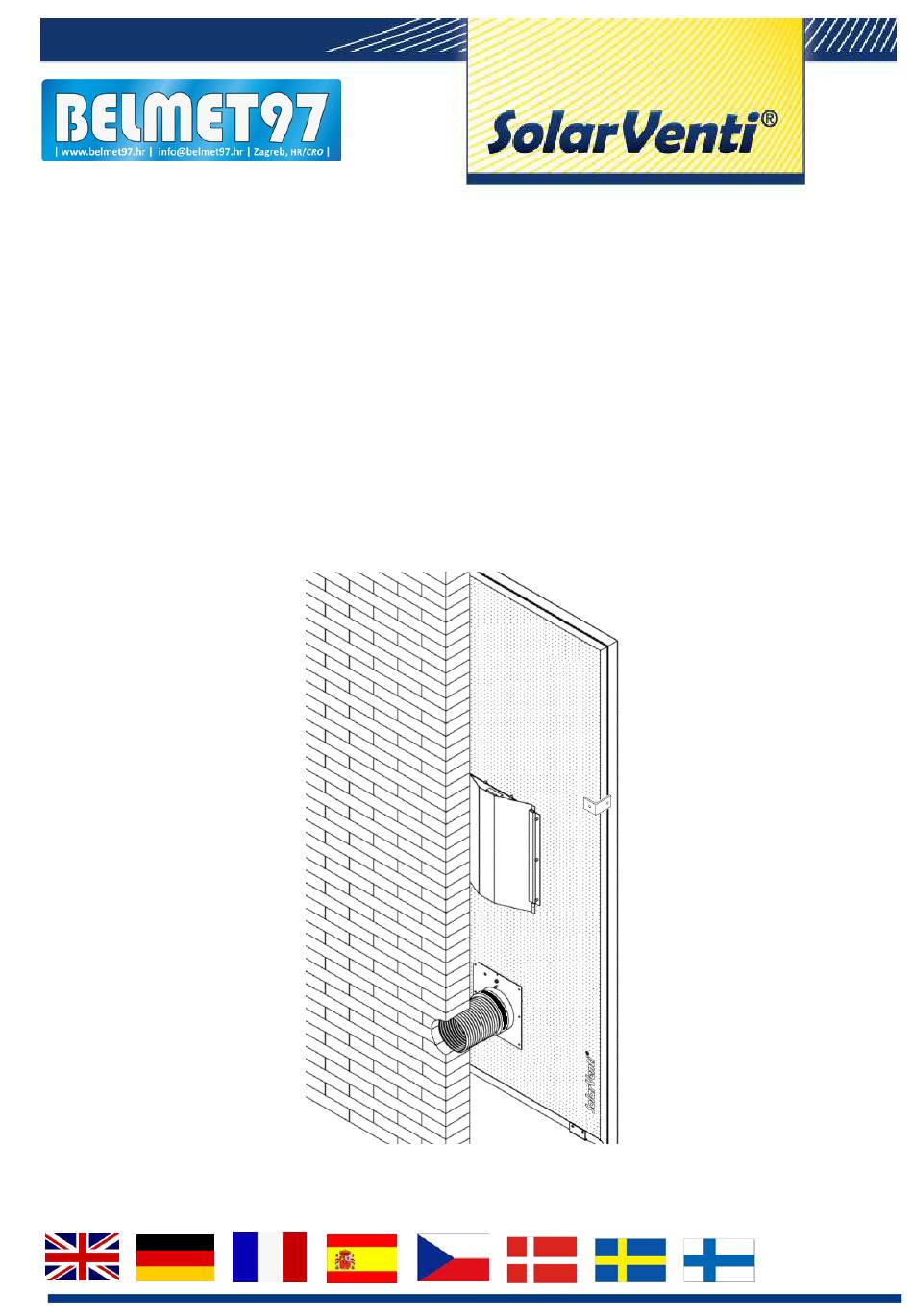

- Page 1 SolarVenti Standard (SV) Wall Installation Manual Wand Væg Installationsanleitung Installationsvejledning murale Vägg Manuel d'installation Installationsanvisningar Pared Seinäsarja Manual de instalación Asennusohje Zed´ ‐ Montážní instrukce ...
- Page 2 ...
- Page 3 General information General information Check reference on page 19 Weitere Erläuterungen siehe Seite 20 Se noter på side 24 Reportez vous à la page 21 Se anmärkningarna på sidan 25 Comprobar referencias en el pagina 22 Katso ohjeet sivulta 26 Další informace naleznete na straně 23 SolarVenti ® www.solarventi.com EMA 2014...
- Page 4 I. Collector Assembly ................ 1 I.I SV3 SV7 & I.II SV14, SV20 SV30 & Zusammenbau des Kollektors Samling af luftsolfangerpanel Montage du capteur Hopsättning av luftsolfångarpanel Montage del colector Keräimen asennus Montáž kolektoru II. Wall Mounting Kit ................ 3 Wandmontage Set ...
-
Page 5: Table Of Contents
Säädin Regulátor VII. Additional installation tips............19 Weitere Montage‐Tipps......................20 Précisions complémentaires d'installation ……..............21 Más consejos para la instalación...................22 Další instalační tipy........................23 Yderligere tips til installationen ....................24 Fler tips för installation......................25 Lisää vinkkejä asennukseen ....................26 SolarVenti ® www.solarventi.com EMA 2014... - Page 6 I. Collector Assembly I. Collector Assembly SV3 SV7 & SV3 SV7 [mm] 524 704 I 704 1004 II 262 320 III 175 175 IV 240 460 V PV 303x180 350x350 Cell 6 W 12 W SolarVenti ® www.solarventi.com ...
- Page 7 I. Collector Assembly I. Collector Assembly SV14, SV20 SV30 & SV14 SV20 SV30 [mm] 704 1004 1020 I 1974 1974 3000 II 320 320 III 175 335 IV 820 820 1235 V PV‐ 350x350 350x350 555x305 cell 12 W 12 W 18 W SolarVenti ® www.solarventi.com ...
- Page 8 II. Wall Mounting Kit II. Wall Mounting Kit SolarVenti ® www.solarventi.com ...
- Page 9 II. Wall Mounting Kit I III [mm] SV3 262 420 600 536 SV7 320 600 900 716 SV14 320 600 1800 716 SV20 320 800 1800 1016 SV30 375 800 2800 1032 SolarVenti ® www.solarventi.com ...
- Page 10 II. Wall Mounting Kit SolarVenti ® www.solarventi.com ...
- Page 11 II. Wall Mounting Kit SolarVenti ® www.solarventi.com ...
- Page 12 III. Angle Wall Mounting Kit III. Angle Wall Mounting Kit SolarVenti ® www.solarventi.com ...
- Page 13 III. Angle Wall Mounting Kit SolarVenti ® www.solarventi.com ...
- Page 14 III.I Stand Assembly III.I Stand Assembly SolarVenti ® www.solarventi.com ...
- Page 15 III.I Stand Assembly SV7‐14 SV20‐30 y ° ° Option 1 Option 2 SolarVenti ® www.solarventi.com ...
- Page 16 III.I Stand Assembly I [mm] SV3 600 SV7 900 SV14 1874 SV20 1874 SV30 2800 SolarVenti ® www.solarventi.com ...
- Page 17 III.I Stand Assembly SolarVenti ® www.solarventi.com ...
- Page 18 III.I Stand Assembly SolarVenti ® www.solarventi.com ...
- Page 19 III.I Stand Assembly SolarVenti ® www.solarventi.com ...
- Page 20 IV. Ventilation Kit IV. Ventilation Kit COOLING EXTRACTION SolarVenti ® www.solarventi.com ...
-
Page 21: Switch
V. Switch V. Switch SolarVenti ® www.solarventi.com ... -
Page 22: Regulator
VI. Regulator VI. Regulator SolarVenti ® www.solarventi.com ... - Page 23 SolarVenti ® www.solarventi.com ...
-
Page 24: Additional Installation Tips
INTRO Optimal airflow: In a leaky building there is no need for an exhaust/pressure valve. However, a valve for air outlet should be installed in a very tight building. As far as possible inject the air into the driest room and extract from the most humid room to eliminate the risk of leading the moisture through the rest of the building. TOOLS The hole: Drilling through a wall can be challenging and the tools needed to make the hole will depend on the material of the wall. Contact your local SolarVenti installer for further advice regarding the drilling and the installation. Take care not to drill into cables, power sockets, etc. The optimal diameter of the hole is Ø133 mm on the inside and Ø140 mm on the outside. However, it is possible to use a diameter of Ø135 mm both inside and outside. p. 6, 14, 15 Cable: The cable of the Solar Air Collector may either go through the hole of the air inlet – as shown above – or a separate 6‐8 mm hole may be drilled in the position ... -
Page 25: Weitere Montage-Tipps
VII. Further installation tips Installationsanleitung für SolarVenti Standard Modell Weitere Montage‐Tipps Optimale Luftverteilung: Bei einem undichten Gebäude ist ein Absaugset/ ALLGEMEINES Druckventil nicht nötig. In einem dichten Gebäude muss jedoch eine Entlüftung (Absaugset/Druckventil) installiert werden. Der Lufteinlass muss möglichst immer in dem trockensten Raum platziert werden und die Entlüftung immer im feuchtesten Raum. WERKZEUG Das Loch: Welche Werkzeuge für die Bohrung durch eine Wand benötigt werden, hängt von der Beschaffenheit ab. Die Bohrung kann sich als schwierig erweisen. Sind Sie unsicher bezüglich der Bohrung oder Installation eines SolarVentis, ist die Installation durch einen SolarVenti Fachbetrieb durchzuführen. ... -
Page 26: Précisions Complémentaires D'installation
LES OUTILS Le trou : le forage d’un mur peut présenter quelques difficultés Il est nécessaire d’avoir les outils adéquats selon la nature de la construction. Prenez garde de ne pas endommager des câbles électriques, tuyaux divers, etc... Le diamètre nécessaire du trou est de 133mm du côté intérieur et 140 mm côté extérieur. Un percement d’un diamètre de 135 mm des deux côtés est correct. p. 6, 14, 15 Cable: le câble du capteur solaire à AIr SOLARVENTI peut soit sortir par le trou réalisé pour la sortie d’air ou par un trou séparé de 6‐8mm à l’emplacement souhaité. p. 10 Supports: faites deux trous dans chaque support et positionnez les sur le mur avec des vis appropriées. p. 13 Les bandes en plastique (Jv) doivent être serrées autour du tuyau flexible (iv) ... -
Page 27: Más Consejos Para La Instalación
INTRO Flujo de aire óptimo: En un edificio estanco (que NO tenga grietas/orificios, que sea hermetico) hay que crear/perforar una salida para el aire. Si el edificio no es estanco no hara falta dicha salida. En la medida de lo posible, inyectar el aire caliente en la habitación/zona mas seca y sacarlo en la mas humeda. Herramientas Orificio de entrada de aire: La perforacion de un orificio a traves de una pared puede ser un reto. Las herramientas necesarias dependeran del tipo de pared Pongase en contacto con su instalador SolarVenti local para que le puedan aconsejar. Al hacer cualquier tipo de perforacion, hay que tener cuidado de no dañar ningun cable, tuberia etc... El diametro óptimo del orificio de entrada de aire es de Ø133 por la cara interior y Ø140 en la exterior. Sin embargo es posible utilizar un unico diametro de Ø135. pag. 6, 14, 15 Cable: El cable del colector puede o bien ir por el orificio de entrada de aire o puede ... -
Page 28: Další Instalační Tipy
Stativy: Postupujte dle instrukcí na str. 11. Vyvrtejte dvě dírky v každém z dlouhých hliníkových stativů (Ev3) a upevněte je vhodnými šrouby do zdi. Pak teprve složte stativy, už přímo na zdi. s. 13 Stahovací pásky (Jv) je třeba utáhnout kolem flexihadice(lv) zhruba uprostřed (Dv). s. 15 ”COOLING” (chladící systém) může vhánět neohřátý venkovní vzduch do budovy a ”EXTRACTION” (odtah) pomáhá s optimálním prouděním/nasměrováním vzduchu. s. 16‐17 BLACK = Černá ‐ ‐ ‐ ‐ ‐ ‐ Blue = Modrý ‐ ‐ ‐ ‐ ‐ ‐ Brown = Hnědý SolarVenti ® www.solarventi.com ... -
Page 29: Yderligere Tips Til Installationen
INTRO Optimal luftflow. Ved en utæt bygning er der ikke behov for en udsugning/ trykventil. Installer dog en ventil til luftudstrømning i en meget tæt bygning. Indblæsningen skal så vidt muligt ske i bygningens tørreste rum og udsugningen fra det fugtigste rum – ellers risikerer man at presse fugten ud i resten af bygningen. VÆRKTØJ Hullet: At bore et hul gennem væggen kan være vanskeligt. Dertil kommer, at værktøjet, der skal bruges til at lave hullet, afhænger af murens beskaffenhed. Få råd og vejledning hos din lokale SolarVenti installatør, hvis du er i tvivl om installationen. Sørg for, at der ikke er nogen ledninger, stikkontakter e.l., hvor boringen skal foretages. Den optimale diameter af hullet er Ø133 mm på indersiden og Ø140 mm på ydersiden. I tilfælde af, at du kun har en borekrone, kan du dog bruge Ø135 mm til både det indvendige og udvendige hul. s. 6, 14, 15 Kabel: Luftsolfangerens kabel kan enten føres igennem indblæsningshullet eller der ... -
Page 30: Fler Tips För Installation
Optimalt luftflöde: I en otät byggnad finns det inget behov av utsug/tryckventil. Installera dock en ventil för luftutsläpp i en mycket tät byggnad. Inblåsningen skall såvitt möjligt, ske i byggnadens torraste rum och utsuget från det fuktigaste rummet – annars riskerar man att trycka ut fukten i resten av byggnaden. VERKTYG Hålet: Att borra hål i väggen kan vara vanskligt. Därtill kommer att verktyget, som skall användas för att göra hålet, beror på murens beskaffenhet. Ta råd och vägledning från din lokala SolarVenti‐installatör ifall du är tveksam inför installationen Säkerställ att det inte är några ledningar, stickkontakter eller liknande där borrningen skall utföras. Den optimala diametern för hålet är Ø133 mm på insidan och Ø140 mm på utsidan. Ifall du enbart har ett borr kan du använda Ø135 mm för både det invändiga och det utvändiga hålet. ... -
Page 31: Lisää Vinkkejä Asennukseen
Tuet: Poraa kaksi reikää jokaiseen telineeseen ja kiinnitä ne seinään sopivilla ruuveilla. s. 13 Nippusiteet: Kiristä kurttuputki (lv) nippusiteiden (Jv) avulla suunnilleen Armaflex‐ tiivisteiden (Dv) puoleenväliin. s. 15 “VIILENNYS” käytetään puhaltamaan lämmittämätöntä ilmaa rakennukseen ja “POISTO” tehostaa SV‐järjestelmän ilmavirtausta. s. 16‐17 BLACK = Musta ‐ ‐ ‐ ‐ ‐ ‐ Blue = Sininen ‐ ‐ ‐ ‐ ‐ ‐ Brown = Ruskea SolarVenti ® www.solarventi.com ... - Page 32 SolarVenti® provides a healthy indoor climate in your basement Avoid humidity Avoid stale smell Avoid mould and fungus Local dealer / installer: Produced in Denmark SolarVenti A/S Fabriksvej 8 DK ‐ 8881 Thorsø Tlf. +45 8696 6700 www.solarventi.dk / www.solarventi.com ...
