Loewe Module RJ12/MU/IR-Link Installation Instructions Manual page 36

2. Apertura del televisor
Art 32/37/40/46 LED
Xelos 32/40 LED
Desenchufe el aparato.
Retire los cables de conexión del televisor.
Retire el cable de conexión corto situado entre las conexiones del sintonizador, siempre y cuando haya uno.
(Para colocar la pared posterior, proceda a la inversa.)
Procedimiento
Fig. 2
Fig. 3
a1
Coloque el televisor de modo que se pueda ac-
ceder a él desde cualquier lado, siempre que sea
posible.

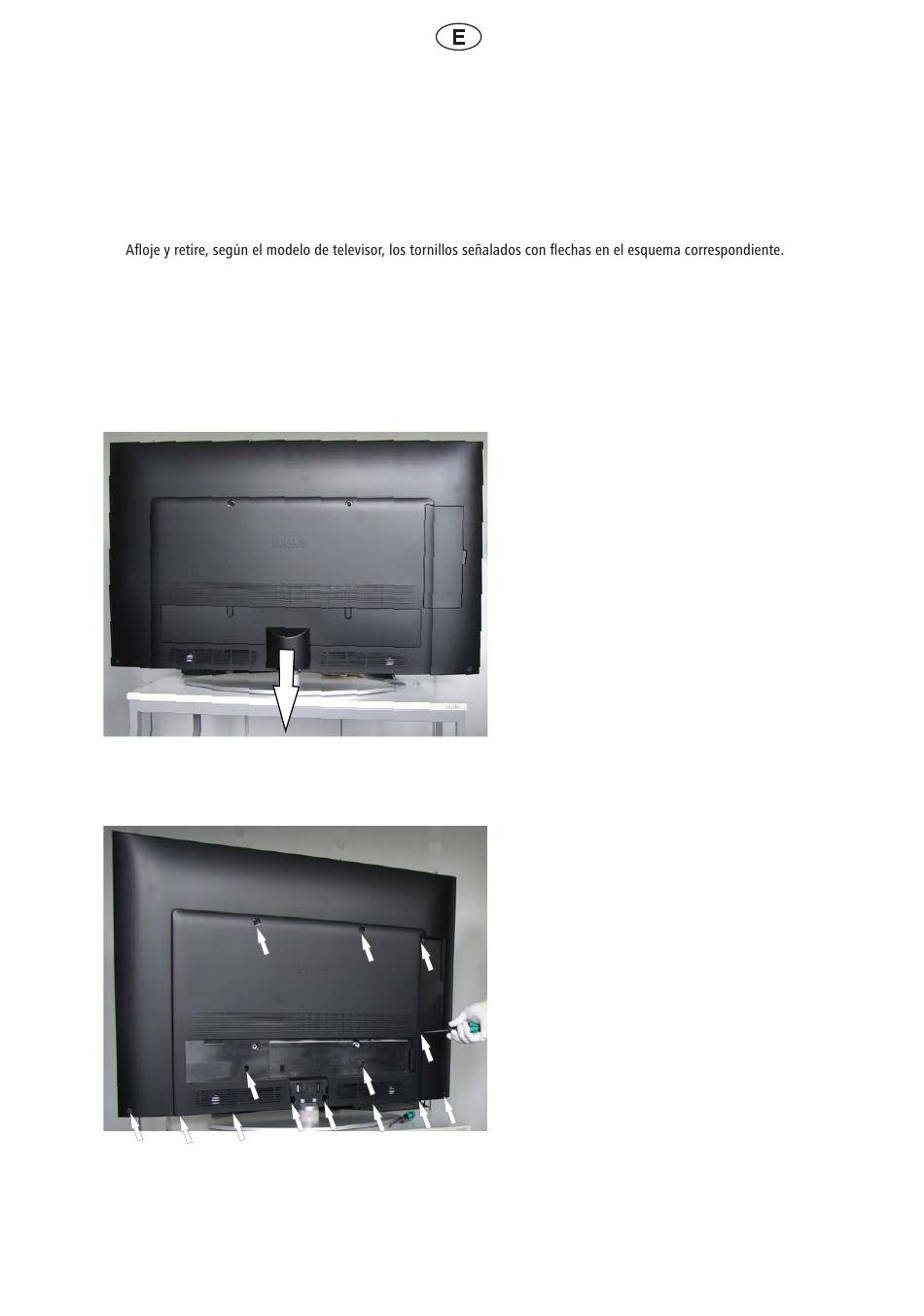

Retire los tornillos señalados con la fecha de
la parte posterior.
La apertura de los tornillos a1 y a2 tiene lugar
solo en los televisores Art 40/46 LED y Xelos 40
LED.
Desencaje la tapa tirando hacia atrás y retírela
deslizándola hacia abajo.
Le recomendamos el uso de guantes para mani-
pule piezas de la carcasa.
De este modo, evitará mancharse.
La parte posterior podrá quitarse después de
retirar todos los tornillos.
a2
36
