Stalgast 9730100 Instruction Manual page 54

3
2

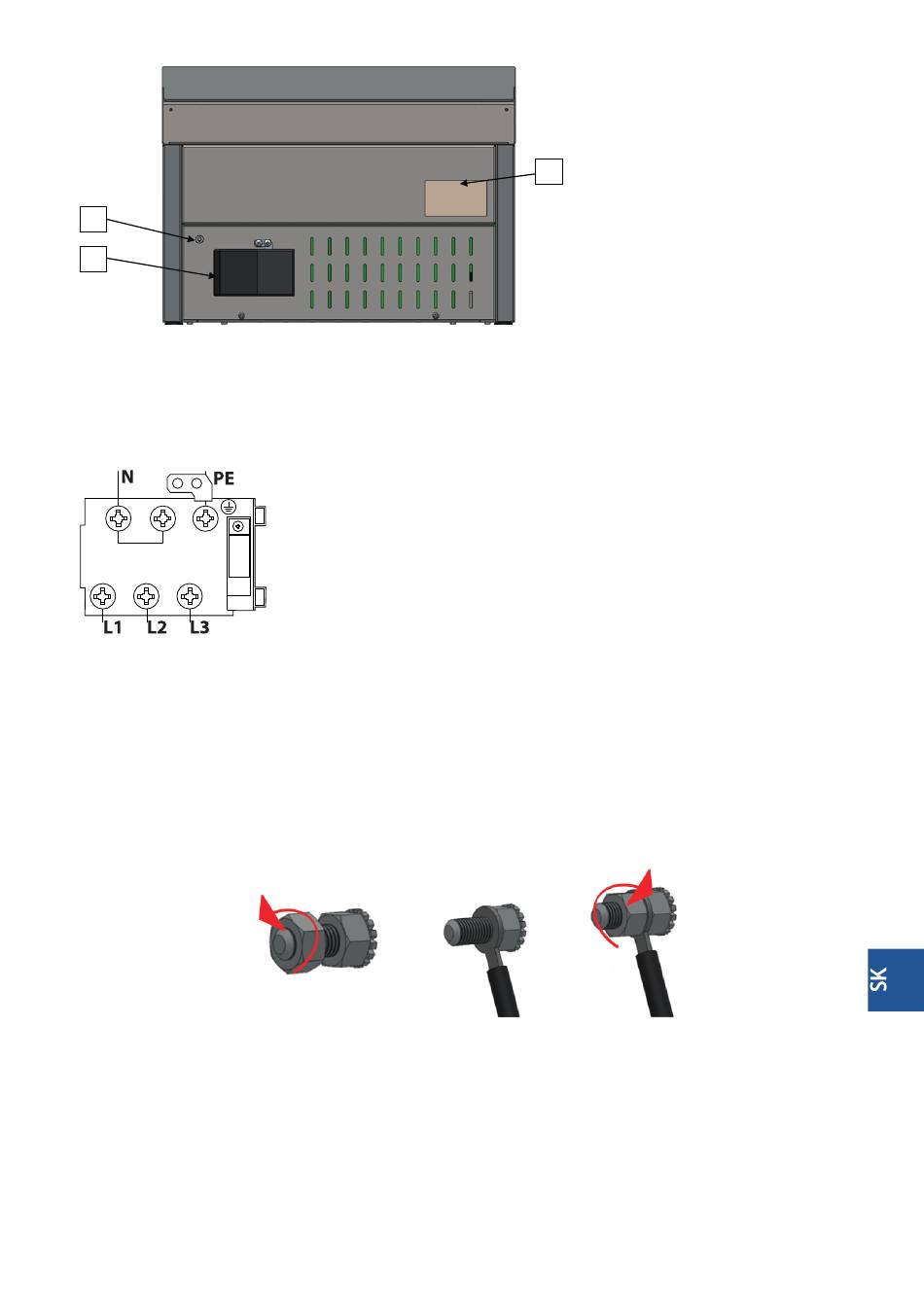

Obrázok 8. Pohľad na zadnú časť zariadenia 9730100 Ostatné zariadenia sú vybavené analogicky.
Napájací kábel by mal byť ohybný, odolný voči olejom, s uzemnením, s polychloroprenovým povlakom -
môže byť prípravený výrobcom a dostupný u neho alebo v špeciálnych servisoch!
Figure 9. Branchement de l'appareil au réseau électrique
•
Pripojenie zariadenia do elektrickej sieti môže vykonať len osoba s elektrickým oprávnením.
•
Zariadenie je potrebné pripojiť do trojfázovej zásuvky s prúdom 400 V 50 Hz, vybavenej vypínačom s
prúdovým chráničom In=30mA pomocou zástrčky alebo priamo k elektrickej inštalácii.
Pre pripojenie zariadenia do inštalácie na vyrovnávanie elektrických potenciálov je nutné:
•
odkrútiť maticu na skrutke
•
zaviesť kábel ekvipotenciálu
•
prikrútiť a pritiahnuť maticu
•
druhý koniec ekvipotenciálneho kábla pripojiť k vyrovnávacej lište.
Obrázok 10. Pripojenie zariadenia do inštalácie na vyrovnávanie elektrických potenciálov.
UPOZORNENIE! Je potrebné vykonať proces „vypaľovania" zariadenia počas prvého použitia
podľa nasledujúcich bodov:
•
nainštalujte zariadenie podľa hore uvedeného návodu
•
nastavte všetky ovládacie otočné gombíky na maximálnu teplotu
•
počkajte cca 30 minút
Po vykonaní vyššie uvedeného procesu je možné zahájiť normálnu prácu so zariadením. Počas prvého
spustenia továrensky novej dosky sa uvoľňujú nepríjemné zápachy, ktoré pochádzajú z normálneho
vypaľovania ošetrených ohrievačov. Zápach po prvom vypálení zmizne.
PE – ochranný vodič (žlto-zelený)
N – neutrálny vodič (modrý)
L1, L2, L3 – fázové vodiče (zvyšné farby)
- 54 -
1
Prvky zadného panelu zariadenia:
1. Informačný štítok
2. Svorkovnicová skrinka
3. Ekvipotenciálna skrutka
