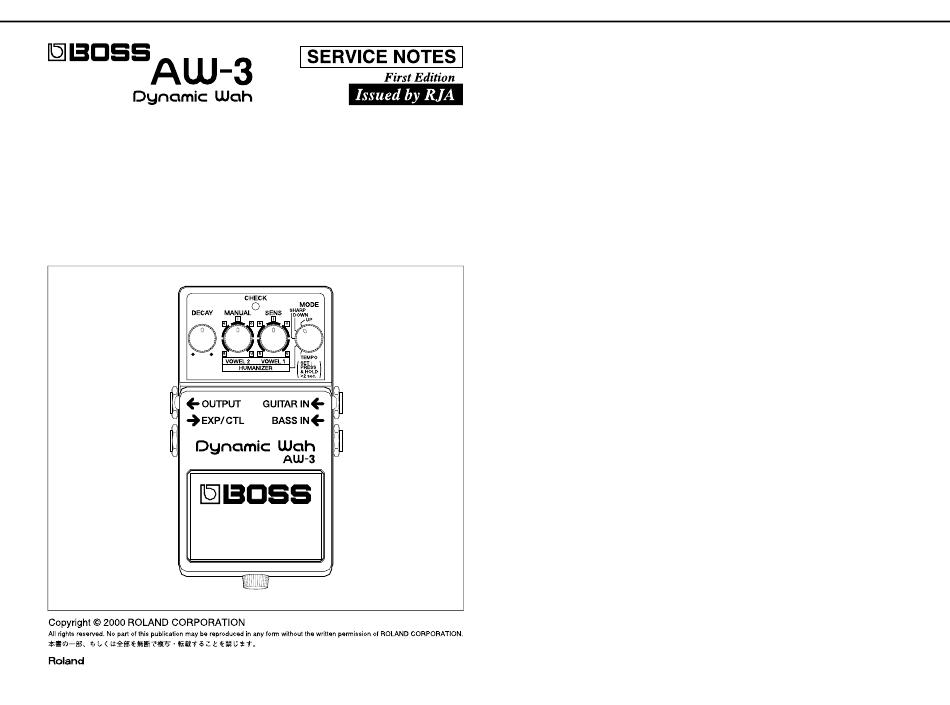

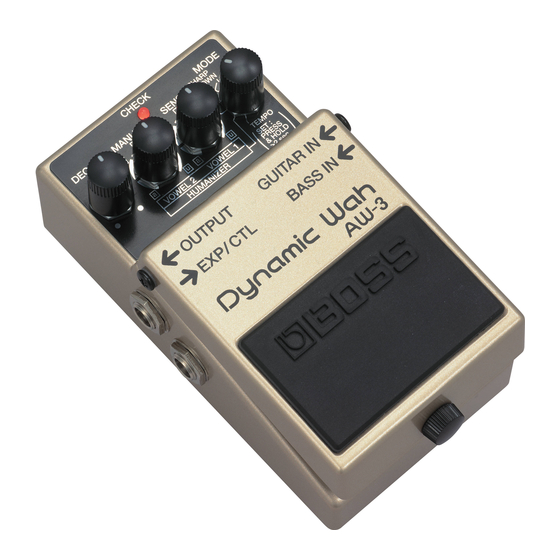

Boss AW-3 Service Notes

AW-3
TABLE OF CONTENTS
SPECIFICATIONS .......................................................
LOCATION OF CONTROLS ........................................
EXPLODED VIEW ......................................................
PARTS LIST.................................................................
TEST MODE ................................................................
CIRCUIT BOARD (CPU,LED,MAIN)............................
CIRCUIT DIAGRAM (CPU,LED,MAIN)........................
目次 目次
目次 目次
主な仕様
................................................................................ 1
パネル配置図
....................................................................... 2
分解図
.................................................................................... 2
パーツリスト
....................................................................... 3
テストモード
....................................................................... 5
基板図 (CPU,LED,MAIN)
.................................................. 8
回路図 (CPU,LED,MAIN)
.................................................. 9
17059063 Printed in Japan A000 (CM)
OCT. 2000
SPECIFICATIONS/
• AW-3:Dynamic Wah
• Nominal Input Level
-20 dBu
• Input Impedance
1 M ohm
• Nominal Output Level
-20 dBu
Page
• Output Impedance
1 k ohm
• Recommended Load
Impedance
10 k ohm or greater
• Residual Noise
-92 dBu (IHF-A Typ.)
• Controls
Pedal Switch
DECAY Knob
MANUAL/VOWEL 2 Knob
SENS/VOWEL 1 Knob
MODE Switch
• Indicator
CHECK Indicator (Serves also
as tempo and battery check
indicator)
• Connectors
GUITAR IN Jack
BASS IN Jack
OUTPUT Jack
EXP/CTL Jack
AC adaptor Jack
• Power Supply
DC 9 V:
Dry battery (9 V type)
S-006P/9 V (6F22/9 V)
Dry battery (9 V type)
6AM6/9 V (alkaline)
AC Adaptor
(PSA-series: optional)
• Current Draw
50 mA (DC 9 V)
* Expected battery life under
continuous use:
Carbon: 2 hours
Alkaline: 6 hours
These figures will vary depend-
ing on the actual conditions of
use.
• Dimensions
70 (W) x 125 (D) x 55 (H) mm
2-13/16 (W) x 4-15/16 (D) x 2-
3/16 (H) inches
• Weights
420 g /15 oz (including Battery)
主な仕様 主な仕様 主な仕様 主な仕様
● AW‑3：ダイナミック・ワウ ● AW‑3：ダイナミック・ワウ ● AW‑3：ダイナミック・ワウ ● AW‑3：ダイナミック・ワウ
• Accessories ( 規 定入力レベル 規定入力レベル 規定入力レベル 規定入力レベル
Owner's Manual ‑20 dBu
English(#G6017286)
( 入力インピーダンス 入力インピーダンス 入力インピーダンス 入 力インピーダンス
Japanese(#G6017285)
1 MΩ
Dry battery (9 V type) S-006P/9
V (6F22/9 V)(#********)
規定出力レベル 規 定出力レベル
( 規定出力レベル 規定出力レベル
* The battery that was supplied
‑20 dBu
with the unit is for temporary
use-intended primarily for test-
( 出 力インピーダンス 出力インピーダンス 出力インピーダンス 出力インピーダンス
ing its operation.
We recommend that alkaline 1 kΩ
batteries be used when replac-
( 推奨負荷インピーダンス 推奨負荷インピーダンス 推 奨負荷インピーダンス 推奨負荷インピーダンス
ing the batteries.
10 kΩ 以上
• Options
AC Adaptor (PSA-series)
残留ノイズ 残 留ノイズ
( 残留ノイズ 残留ノイズ
Expression pedal Roland EV-5
‑92 dBu（IHF‑A Typ.）
Footswitch (momentary-type)
BOSS FS-5U ( コントロール コントロール コ ントロール コントロール
Dry battery (9 V type) 6AM6/9
ペダル・スイッチ
V (alkaline)
DECAY つまみ
* 0 dBu = 0.775 Vrms
MANUAL/VOWEL 2 つまみ
* In the interest of product
improvement, the specifications SENS/VOWEL 1 つまみ
and/or appearance of this unit
MODE スイッチ
are subject to change without
prior notice. インジケーター イ ンジケーター
( インジケーター インジケーター
CHECK インジケーター（テン
ポ、バッテリー・チェック兼
用）
( 接続端子 接 続端子 接続端子 接続端子
GUITAR IN ジャック
BASS IN ジャック
OUTPUT ジャック
EXP/CTL ジャック
AC アダプター・ジャック
( 電 源 電源 電源 電源
DC 9V：
乾電池（9 V）S‑006P/9 V
（6F22/9 V）
乾電池（9 V）6AM6/9 V
（アルカリ）
AC アダプター
消費電流 消費電流 消費電流 消 費電流
(
50 mA（DC 9V）
※ 連続使用時の電池の寿命
（使用状態によって異なりま
す）
マンガン電池 約 2 時間
アルカリ電池 約 6 時間
外 形寸法 外形寸法 外形寸法 外形寸法
(
70（幅）× 125（奥行）× 55
（高さ）mm
質量 質量 質量 質 量
(
420 g（乾電池含む）
( 付属品 付属品 付 属品 付属品
取扱説明書
和文：(#G6017285)
英文：(#G6017286)
愛用者カード (#********)
乾電池（9V）S‑006P/9 V
（6F22/9 V）:(#********)
※ 付属の乾電池は動作確認用
です。電池の寿命は前記時
間より短くなる場合があり
ます。また、交換時にはア
ルカリ乾電池を推奨します。
( 別売品 別 売品 別売品 別売品
AC アダプター（PSA‑100）
エクスプレッション・ペダル
Roland EV‑5
フット・スイッチ（モーメン
タリー・タイプ）BOSS FS‑5U
（推奨）乾電池（9 V）6AM6/9 V
（アルカリ）
※ 0 dBu = 0.775 Vrms
※ 製品の仕様および外観は、
改良のため予告なく変更す
ることがあります。
※ 製品やアフター・サービス
に関するお問い合わせは、
付属の『サービスの窓口』
をご覧ください。
