WSI-501BS
è una cassa compatta con altoparlante da 127
mm (5") progettata per impianti tensione costante.
altoparlante a larga banda garantisce una
dispersione molto ampia fornendo una riproduzione naturale
e lineare della voce, ideale per l'utilizzo in impianti PA ed
applicazioni E VAC.
L e connessioni sono all'interno del di usore che comprende
anche i connettori fast-on per la selezione della potenza.
L a scocca è realizzata in acciaio.
Tipologia
Altoparlanti
Potenza @ 100 V
Potenza @ 70 V
Impedenza
Terminal block
Selettore di potenza
R isposta in frequenza
Sensibilità
Max SPL
(pressione sonora)
Dispersione 1 kHz / 4 kHz
Scocca
Materiale
Tipo di ambiente
Tipo di utilizzazione
Montaggio
Dimensioni H x L x P
Peso
Conformità agli standard
Certi cazione EN 54-24:2008
Di usore da parete, per uso in interni
127 mm (5") larga banda
6 W – 3 W – 1.5 W
3 W – 1.5 W – 0.75 W
1.7 kΩ – 3.3 kΩ – 6.7 kΩ
Ceramico
Tramite connettori fast-on
sul trasformatore
150 Hz – 20 kHz
92 dB (@ 1 W / 1 m)
99 dB (@ 6 W / 1 m)
160° / 100°
Bianca
Acciaio
A
E
A parete
197 x 276 x 78.5mm (7.75" x 10.86" x 3.06")
2.15 kg
EN 54-24:2008
1488-C PR -0466/ W

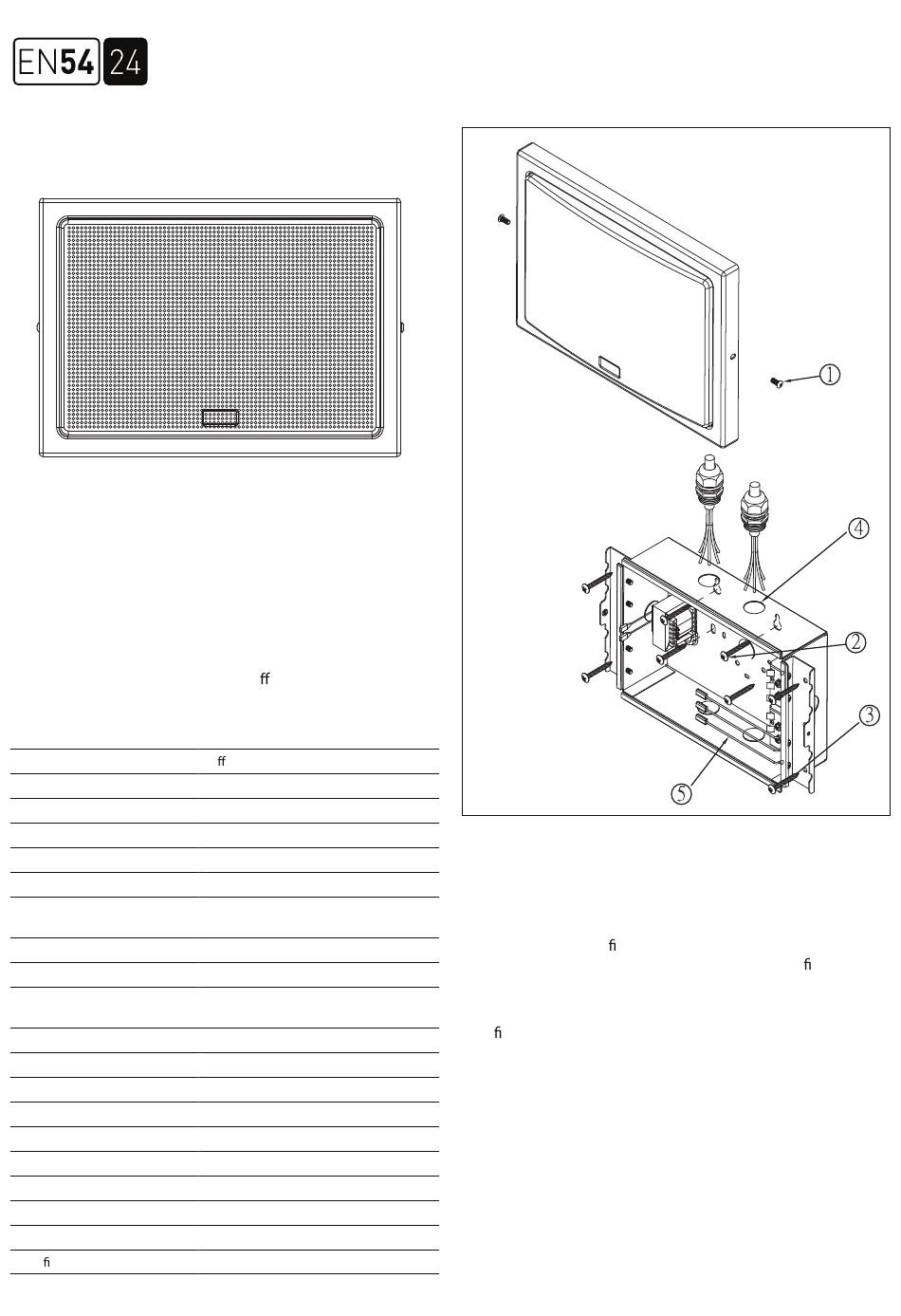

PR OCEDURA DI I NST ALLAZIONE
L'installazione di WSI-501BS
realizzata con successo in pochi minuti.
[1] Allentare le viti nei 2 lati del telaio frontale e rimuovere la
griglia.
[2] Montaggio super ciale: posizionare il box sulla parete,
tracciare i punti di riferimento per la foratura e ssare il
box utilizzando 4 tasselli (non forniti).
[3] Montaggio ad incasso: alloggiare il box nella parete,
ssarlo mediante le 2 alette in dotazione e 4 tasselli
(non forniti).
[4] Rimuovere la prefrattura sui fori che si intendono utilizzare
e inserre il passacavo.
[5] Collegare il cavo di ingresso e l'eventuale cavo di uscita al
morsetto ceramico.
[6] Rimontare la griglia anteriore facendo attenzione a non
danneggiarla.
[7] L'unità è impostata in fabbrica a 6W. Ridurre eventualmente
la potenza cambiando la posizione del fast-on sul
trasformatore.
è molto semplice e può essere
