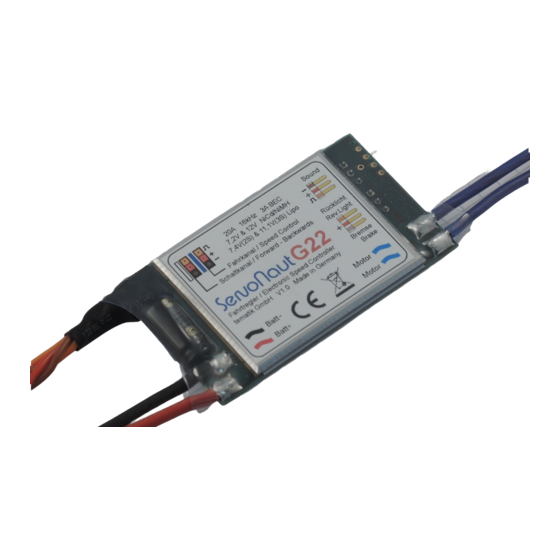

Servonaut G22 Quick Start Manual

Speed controller and gear shift simulator
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Fahrtregler mit Getriebesimulation
Speed Controller and Gear Shift Simulator
Technische Daten / Specifications
Besonderheiten:
Features:
Akkuspannung:
Operating voltage:
Ausgangsleistung:
Motor current:
Taktfrequenz:
Switching rate:
Empfängerstromvers.:
BEC receiver supply:
Rück- und Bremslicht:
Reverse & brake light:
Schutzfunktionen:
Protection:
Maße / Dimensions:
G22
optimiert für Servonaut
Unterflurantriebe, simuliert
eine 4-Gang Automatik mit
oder ohne Tempomat
optimised for Servonaut
gear motors, simulates a 4
gear automatic with or with-
out cruise control
7.2 / 12V 6 / 10 cells NiMH,
6 / 10 NiCd, 2s / 3s Lipo
20A / 5min
30A / 30s
16kHz
5V / 3A peak
4W power loss
2 x 700mA, kurzschlussfest
2 x 700mA, protected
Imax, Tmax, Umin
70 x 36 x 8mm

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the G22 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Servonaut G22

Summary of Contents for Servonaut G22

  • Page 1 Fahrtregler mit Getriebesimulation Speed Controller and Gear Shift Simulator Technische Daten / Specifications Besonderheiten: optimiert für Servonaut Unterflurantriebe, simuliert eine 4-Gang Automatik mit oder ohne Tempomat Features: optimised for Servonaut gear motors, simulates a 4 gear automatic with or with-...
  • Page 2 Bitte beachten: Der G22 kann auf zwei verschiedene Arten betrieben werden. Je nachdem, ob mit oder ohne “Tempomat” gefahren wird, muss am Fernsteuersender die “Fail-Safe”-Position für den Fahrkanal kor- rekt eingestellt werden. Ansonsten besteht die Gefahr, dass das Modell bei Empfangsstörungen unkontrolliert an- oder weiterfährt.

  • Page 3: Table Of Contents

    Lieferumfang................4 Eigenschaften.................4 Sicherheitshinweise..............5 Funktionsumfang..............5 Einbau..................6 Fahren mit Tempomat............6 Fahren ohne Tempomat............6 Die Getriebesimulation............6 Anschluss von Rückfahrscheinwerfer und Bremslicht....7 Verwendung der BEC Empfängerstromversorgung....7 Inbetriebnahme...............8 Anschlussübersicht...............10 Verdrahtungsplan..............11 Abb.1: LED Verdrahtung............12 Abb.2: LED Verdrahtung............12 Diagnose-LEDs..............13 Passendes Zubehör von Servonaut........14 Warnhinweise...............14 Haftung und Gewährleistung..........14...

  • Page 4: Fahrtregler G22

    Fahrtregler G22 Eigenschaften Ÿ ausgelegt für Funktionsmodelle im Der Fahrtregler G22 bietet das Fahr- Maßstab 1:16 bis 1:8 verhalten eines 4-Gang Schalt- getriebes für alle LKW- und Bau- Ÿ 16kHz, kein Reglerpfeifen maschinenmodelle mit Servonaut Unter- Ÿ sehr hohe Auflösung, 450 Stufen flurantrieben der Serie GM32 und GM42.

  • Page 5: Sicherheitshinweise

    Sicherheitshinweise Funktionsumfang Auf keinen Fall den Akku verpolt Der Servonaut G22 ist ein Fahrtregler mit anschließen. Getriebesimulation für Bürstenmotoren Ÿ und Glockenankermotoren bis 20A. Kurzschlüsse unbedingt vermeiden. Die Unterspannungsabschaltung (Lipo- Ÿ Keine Schottky-Diode am Saver) stellt sich für Akkuspannungen Motor verwenden.

  • Page 6: Einbau

    Hinweis: Der G22 hat eine vorein- Fahren ohne Tempomat gestellte Höchstdrehzahl bzw. Leistung im Rückwärtsgang von 70%. Diese ist Wird der G22 nur mit dem Fahrkanal nicht veränderbar. (blauer Stecker) Empfänger angeschlossen und der weiße bzw. klare Einbau Stecker bleibt ungenutzt, ändert sich das...

  • Page 7: Anschluss Von Rückfahrscheinwerfer Und Bremslicht

    Anschluss Rückfahr- des Abbremsens berücksichtigt. Bei nur scheinwerfern und Bremslicht liegt ein leichtem Abbremsen schaltet der G22 dreiadriges Servo-Kabel bei. Vorsicht: die Gänge durch - bei stärkerem Der mittlere Anschluss „+“ ist direkt mit Bremsen erfolgt das „Schalten“ erst mit dem Pluspol der Batterie verbunden.

  • Page 8: Inbetriebnahme

    Motor drei Kondensatoren vom BEC (Empfängerstromversorgung) entstören. Auf keinen Fall für die des G22 mit einer Spannung von 5V Entstörung eine Diode verwenden. versorgt. Soll ein getrennter Empfänger- Schritt 4: akku oder ein externes BEC verwendet werden, müssen die mittleren roten...
  • Page 9 Ggf. Sender für nochmals kontrollieren. Schaltkanal „Reverse“ oder „Umkehr“ einstellen, siehe Anleitung des Senders. Fertig. Der G22 führt bei jedem Schritt 7: Einschalten einen automatischen Null- Die Fail-Safe-Position von 2.4 punkt-Abgleich durch. Den Steuer- GHz oder PCM-Anlagen für den Gas- knüppel deshalb nach dem Einschalten...

  • Page 10: Anschlussübersicht

    Akku minus Motor Akku plus Das Typenschild ist gleichzeitig auch Kühlkörper. Der G22 wird im Betrieb warm (besonders bei 12V) und braucht ggf. etwas Kühlung, deshalb für Belüftung sorgen und nicht mit Schaumstoff o. Ä. umwickeln! Unbedingt eine verpolungssichere Steckverbindung verwenden.

  • Page 11: Verdrahtungsplan

    Verdrahtungsplan Servonaut Soundmodule werden am G22 Ausgang angeschlossen. Für das Tempomat-Fahrverhalten muss auch der Steuerkanal angeschlossen sein. Die Belegung der Kanäle ist von der verwendeten Fernsteuerung abhängig.

  • Page 12: Abb.1: Led Verdrahtung

    Empfohlene Verschaltung von LEDs für Bremslicht und Rückfahrscheinwerfer 220Ω 220Ω 560Ω 330Ω Abb.1: LED Verdrahtung Abb.2: LED Verdrahtung für 7,2V für 12V Die Widerstände sind hier für Ströme von etwa 15mA ausgelegt, passend für die meisten 3mm und 5mm LEDs.

  • Page 13: Diagnose-Leds

    2x rot, 1x grün Überlast: Die Strombegrenzung wurde ausgelöst 2x rot, 2x grün Übertemperatur: Das Modul wurde zu heiß 2x rot, 3x grün Unterspannung: Der Akku ist leer 3x rot, 1x, 2x oder 3x grün Interne Fehlercodes: Bitte für Details an Servonaut wenden...

  • Page 14: Passendes Zubehör Von Servonaut

    Fall auf den Kaufpreis · Verteilergetriebe für 7,2V bzw. 12V beschränkt. Die Haftung für Folgeschäden ist ausgeschlossen. Technische Änderungen vorbehalten. “Servonaut” ist eine eingetragene Marke der tematik GmbH. Alle weiteren Produktnamen, Das vollständige Angebot im Warenzeichen und Firmennamen sind Ei- Servonaut Online Shop gentum ihres jeweiligen Besitzers.
  • Page 15 Notizen...
  • Page 16 Please note: The G22 can be used in two different ways: With and without cruise control. Please check the “Fail-Safe” settings with your radio! With wrong settings the model might not stop when radio prob- lems occur and keeps or starts driving uncontrolled.
  • Page 17 Table of Contents Introduction...............18 What´s in the box ............18 Specification..............18 Safety................19 Features................19 Installation................20 Operation - With Cruise Control........20 Operation - Without Cruise Control........20 Operation - Gearbox Simulation........20 Connecting Lights.............21 Fig.1: LED wiring for 7.2V..........21 Fig.2: LED wiring for 12V..........21 Setup Step by Step............22 Using the BEC receiver supply.........23 Connections Overview.............24 Wiring Diagram..............25...

  • Page 18: Introduction

    · provides motor currents up to 20A Together with a Servonaut sound mod- · 2s and 3s Lipo low voltage cutoff ule the G22 offers a very realistic driving · robust 3A BEC for receiver and and sound experience. servos If connected to two receiver channels ·...

  • Page 19: Safety

    (lipo saver function). interference Attention: Use only 6 or 10 cells NiMH / · Do not expose the G22 to water or NiCd or 2s or 3s lipos! For a more realistic driving experi- · Always turn on the transmitter first ence the acceleration and braking ac- ·...

  • Page 20: Installation

    Don’t let it swing back. A To avoid interference don’t place the small move out of the center position G22 and the receiver directly side by switches the reverse light on and off. side. The G22 might need some cooling Operation - Gearbox Simulation - don’t cover it with foam.

  • Page 21: Connecting Lights

    But for best results its also necessary to overload up to 700mA and against short drive the scale model in a realistic circuit. Matching light bulbs can be con- manner. Don’t use too much throttle and nected directly. Use 6V light bulbs for brake, and move the stick slowly, espe- 7.2 and 2S Lipo, and 12V light bulb for cially when driving without cruise control.

  • Page 22: Setup Step By Step

    Make sure your model is jacked up. cruise control only: connect the receiver Always switch on the transmitter first! cable of the G22 with the white plug to Then connect the G22 with the battery the channel that switches forward/ back- using good quality high current connec- ward.

  • Page 23: Using The Bec Receiver Supply

    “Reverse” with your radio if necessary. wise repeat step 7. Please check your radio manual. Step 7: That’s it. The G22 always readjusts the The Fail-Safe-Position of 2.4 neutral position when power is turned GHz or PCM receiver for the throttle is on.

  • Page 24: Connections Overview

    Battery minus Motor Battery plus The G22 type plate is also used as a heat sink. The module could warm up (especially when supplied with 12V) and might need some cooling. Don’t cover it with foam! Please use a (reverse) polarity protected connector.

  • Page 25: Wiring Diagram

    Wiring Diagram Connect Servonaut Sound Modules directly to the G22. For operation without cruise control the control channel is not used and can remain unconnected. The channel assignment depends on the manufacturer and type of the remote control equipment.

  • Page 26: Diagnostic Leds

    1x red 1x green running backward 2x red 1x green overcurrent alarm 2x red 2x green overtemperature alarm 2x red 3x green low voltage cutoff alarm: battery empty 3x red 1x, 2x or 3x green internal errors: please contact Servonaut...

  • Page 27: Safety Notes

    Related Servonaut Products Safety Notes Do not expose the module to water or oil. Do not cover it with foam. Discon- SM7 und SM3 nect the battery immediately after use. Do not connect the battery with wrong · Sound modules with 5 motors each polarity.
  • Page 28 Help us to protect the environment. Please do not dispose electrical and elec- tronic equipment in domestic household waste. tematik GmbH - Servonaut WEEE-Reg.-Nr. DE 76523124 tematik GmbH Fon: +49 (0) 4103 80 89 89 - 0...
