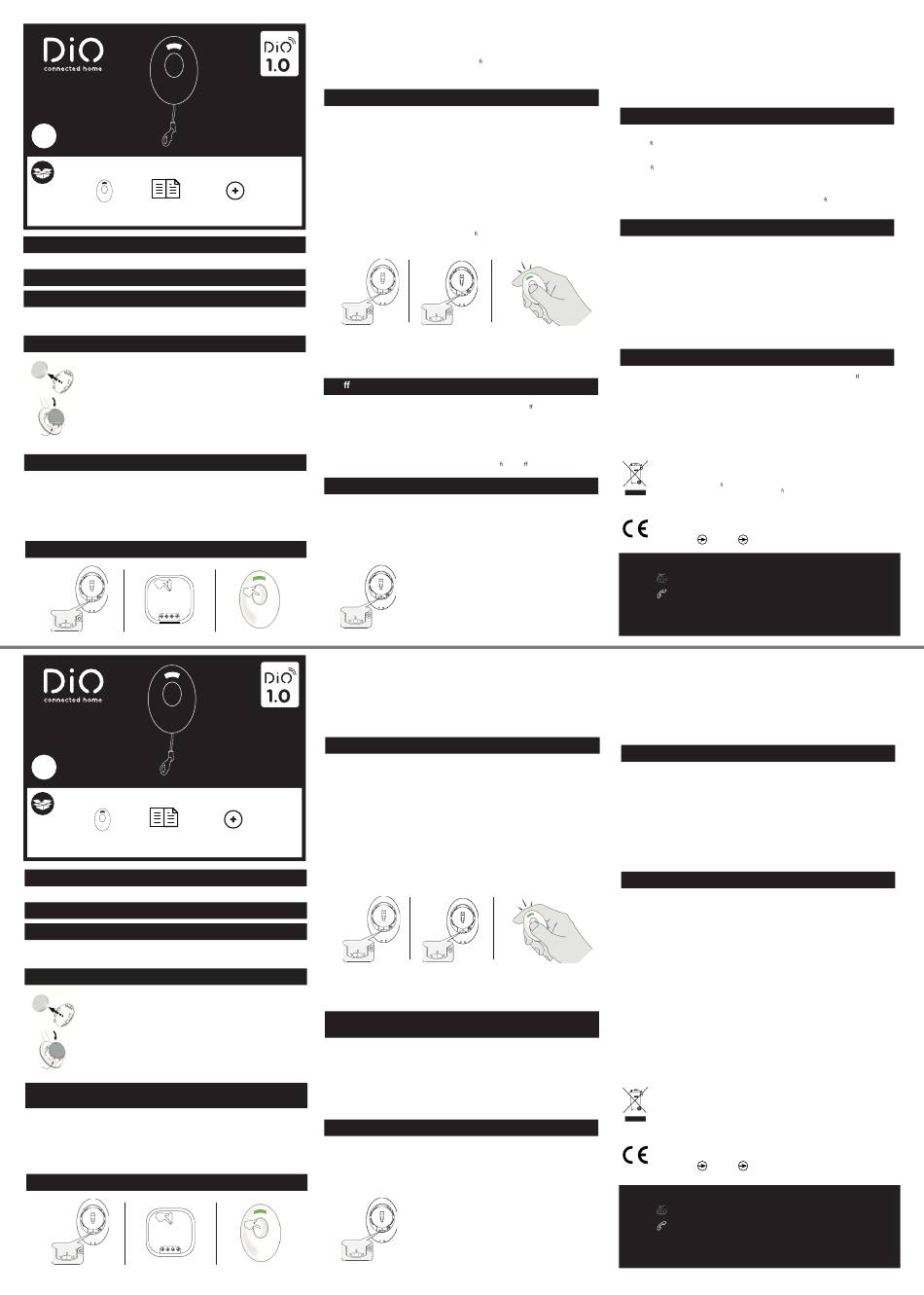

Chacon DiO 54592 Manual

FR
1x 54592 1x Manuel
Enregistrer la garantie
Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.getDiO.com/warranty
1. Installer la télécommande
1.1 Activer la télécommande
Ouvrir l'arrière de la télécommande à l'aide d'un petit tournevis plat et retirer la languette au
niveau de la pile.
1.2 Changer la pile
Lorsque la batterie est faible, le LED de la télécommande commencera à
clignoter rouge une fois toute les 4 secondes.
Pour changer la pile :
1. Ouvrir l'arrière de la télécommande et enlever la pile usagée.
2. Remplacer la pile usagée avec une nouvelle pile de type 3V CR2450.
3. Fermer l'arrière de la télécommande en vous assurant de bien aligner les
crochets latéraux dans les fentes.
Attention : Danger d'explosion si la pile n'est pas remplacée correctement.
Ne remplacer que par le même type ou un type équivalent.
2. Associer la télécommande avec un module, prise ou ampoule DiO 1.0
Ce produit est compatible avec l'ensemble des périphériques DiO 1.0 fonctionnant sous le
protocole radio DiO 1.0, ainsi qu'avec la centrale domotique DiO pour un contrôle via votre
smartphone.
Grâce à la centrale DiO, vous pouvez contrôler votre maison où que vous soyez via votre
smartphone et également rendre compatible votre télécommande DiO 1.0 avec les
périphériques DiO 2.0. Plus d'informations sur www.getDiO.com.
2.1 Associer la télécommande avec le récepteur
1 2
NL
Sleutelhangerafstandsbediening
1x 54592 1x handleiding
Registreren van uw garantie
Vul om uw garantie te registreren het onlineformulier in op www.getDiO.com/warranty
1. Installeren van de afstandsbediening
1.1 Activeren van de afstandsbediening
Open de achterkant van de afstandsbediening met een kleine platte schroevendraaier en
verwijder het lipje bij de batterij.
1.2 Vervangen van de batterij
Als de batterij bijna leeg is, dan knippert de led-indicator van de afstandsbe-
diening om de 4 seconden rood.
Om de batterij te vervangen:
1. Open de achterkant van de afstandsbediening en verwijder de lege batterij.
2. Vervang de lege batterij door een nieuwe CR2450-batterij van 3 V.
3. Sluit de achterkant van de afstandsbediening en let erop dat de zijhaakjes
goed in de uitsparingen passen.
Let op: Er is explosiegevaar als de batterij niet correct wordt vervangen.
Alleen vervangen door hetzelfde type of een vergelijkbaar type.
2. Koppelen van de afstandsbediening aan een DiO 1.0-module,
-schakelstopcontact of -lamp
Dit product is compatibel met alle DiO 1.0-accessoires die gebruik maken van het draadloze
DiO 1.0-protocol en met de DiO-domoticacentrale voor bediening via uw smartphone.
Met de DiO-centrale kunt u waar u ook bent alles in uw woning bedienen via uw
smartphone en uw DiO 1.0-afstandsbediening compatibel maken met de DiO
2.0-accessoires.
Meer informatie vindt u op www.getDiO.com.
2.1 Koppelen van de afstandsbediening aan de ontvanger
1 2
1. Mettre l'interrupteur sur le mode 1.
2. Approcher la télécommande du récepteur et appuyer sur le bouton d'apprentissage du
récepteur (prise, module – voir manuel du produit), le LED du récepteur clignote.
3. Appuyer une fois sur le bouton de la télécommande pour les lier. La LED de la
télécommande clignote une fois en vert pour con rmer.
La télécommande peut être relié à 32 récepteurs : prises, modules ou ampoules DiO 1.0.
2.2 Programmer vos ambiances lumineuses – fonction avancée
Vous avez la possibilité de créer 3 ambiances lumineuses préenregistrées dans votre
télécommande avec l'utilisation de(s) récepteur(s) variateur DiO 1.0 (prise/ module
éclairage variateur, ampoule à luminosité variable).
54592
Télécommande porte – clés
Attention : Fonctionne uniquement avec les récepteurs variateurs.
Programmer votre ambiance lumineuse 1
1. Associer votre télécommande à votre (vos) récepteur(s) variateur(s) (prise, module ou
ampoule) – voir paragraphe 2.1 ;
2. S'assurer que la télécommande est sur mode 1 ;
3. Avec la télécommande DiO (ou une autre commande DiO 1.0 liée au(x) récepteur(s)),
sélectionner l'intensité lumineuse désirée de votre éclairage ;
1x CR2450 3V
4. Glisser l'interrupteur de la télécommande du mode 1 vers le mode 3 ;
5. Appuyer 1 fois sur le bouton de la télécommande. Le LED de la télécommande clignote
3 fois en vert et ensuite 1 fois en jaune pour con rmer l'enregistrement de l'ambiance ;
6. Glisser l'interrupteur sur le mode 2 pour l'utilisation de l'ambiance.
2
Programmer votre ambiance lumineuse 2 et 3
Suivre les mêmes étapes que pour la programmation de l'ambiance 1, mais au point 5,
appuyer 2 ou 3 fois sur le bouton de la télécommande pour l'enregistrement de ces
ambiances.
3. E acer le lien entre la télécommande et un récepteur DiO
Si la mémoire de la télécommande est pleine ou si vous souhaitez e acer un récepteur :
1. Mettre l'interrupteur de la télécommande sur le mode 1.
2. Approcher la télécommande du récepteur et appuyer sur le bouton d'apprentissage du
récepteur (prise, module, carillon, ampoule – voir manuel du produit), le LED du récepteur
clignote.
3. Appuyer deux fois rapidement sur le bouton de la télécommande pour les délier. La LED
de la télécommande clignote une fois en rouge pour con rmer l'e acement.
4. Utilisation
Mode 1 - utilisation classique
ON : Appuyer une fois sur le bouton pour allumer votre(vos) luminaire(s), appareil(s) ou
ouvrir le(s) volet(s) ou portail(s).
OFF : Appuyer deux fois rapidement sur le bouton pour éteindre ou fermer.
Varier l'intensité : Appuyer une fois sur le bouton, puis appuyer à nouveau et maintenir
jusqu'à atteindre l'intensité lumineuse désirée (uniquement pour les récepteurs
variateurs).
3
1. Zet de schuifknop in stand 1.
2. Plaats de afstandsbediening en de ontvanger dicht bij elkaar en druk op de
koppelingsknop van de ontvanger (schakelstopcontact, module; zie handleiding van het
product); de led-indicator van de ontvanger knippert.
3. Druk één keer op de knop van de afstandsbediening om te koppelen. De led-indicator
van de afstandsbediening knippert één keer groen om te bevestigen.
De afstandsbediening kan aan 32 ontvangers (DiO 1.0-schakelstopcontacten, -modules of
-lampen) gekoppeld worden.
2.2 Programmeren van sfeerverlichtingen – geavanceerde functie
U kunt 3 sfeerverlichtingen voorprogrammeren in uw afstandsbediening voor gebruik met
54885
DiO 1.0-ontvangers met dimfunctie (schakelstopcontact / module voor lampen met
dimmer, dimbare lampen).
Let op: Werkt enkel met ontvangers met dimfunctie.
Programmeren van sfeerverlichting 1
1. Koppel uw afstandsbediening aan uw ontvanger(s) met dimfunctie (schakelstopcontact,
module of lamp); zie paragraaf 2.1;
2. Zorg ervoor dat de afstandsbediening in stand 1 staat;
3. Stel de intensiteit van uw verlichting naar wens in met de DiO-afstandsbediening (of een
1x CR2450 3V
ander aan de ontvanger(s) gekoppeld DiO 1.0-bedieningselement);
4. Verplaats de schuifknop van de afstandsbediening van stand 1 naar stand 3;
5. Druk één keer op de knop van de afstandsbediening. De led-indicator van de
afstandsbediening knippert drie keer groen en vervolgens één keer geel om te bevestigen
dat de sfeerverlichting opgeslagen is.
6. Zet de schuifknop in stand 2 om de sfeerverlichting te gebruiken.
2
Programmeren van sfeerverlichting 2 en 3
Volg dezelfde stappen als voor het programmeren van sfeerverlichting 1, maar druk bij
stap 5 twee of drie keer op de knop van de afstandsbediening om de sfeerverlichtingen op
te slaan.
3. Ongedaan maken van de koppeling van de afstandsbediening
en een DiO-ontvanger
Als het geheugen van de afstandsbediening vol is of als u een ontvanger wilt verwijderen:
1. Zet de schuifknop van de afstandsbediening in stand 1.
2. Plaats de afstandsbediening en de ontvanger dicht bij elkaar en druk op de
koppelingsknop van de ontvanger (schakelstopcontact, module , deurbel, lamp; zie
handleiding van het product); de led-indicator van de ontvanger knippert.
3. Druk twee keer snel op de knop van de afstandsbediening om de koppeling ongedaan
te maken. De led-indicator van de afstandsbediening knippert één keer rood om te
bevestigen.
4. Gebruik
Stand 1 - normaal gebruik
AAN: Druk één keer op de knop om uw lamp(en) / apparatuur in te schakelen of uw
rolluik(en) / poort(en) te openen.
UIT: Druk twee keer snel op de knop om uit te schakelen of te sluiten.
Dimmen: Druk één keer op de knop en druk vervolgens opnieuw en houd ingedrukt tot
de gewenste lichtintensiteit bereikt is (enkel voor ontvangers met dimfunctie).
3
4 5
Mode 2 - utilisation des ambiances lumineuse enregistrées
Pour l'utilisation des ambiances lumineuses préalablement
enregistrées (voir paragraphe 2.2), mettre le petit interrupteur sur
le mode 2.
4 5
Stand 2 - gebruik van de voorgeprogrammeerde
sfeerverlichtingen
Zet om de eerder geprogrammeerde sfeerverlichtingen (zie
paragraaf 2.2) te gebruiken de kleine schuifknop in stand 2.
Activer l'ambiance 1: Appuyer une fois sur le bouton de la télécommande, le LED clignote
une fois en jaune et active votre ambiance.
Activer l'ambiance 2 ou 3 : Appuyer deux ou trois fois sur le bouton de la télécommande, le
LED clignote une fois en jaune et active votre ambiance.
Éteindre l'ambiance active : Appuyer pendant 3 secondes sur le bouton de la
télécommande, le LED clignote 2 fois rouge.
Attention : pour contrôler vos lampes de manière classique, veuillez passer en mode 1
(mettre petit interrupteur de la télécommande sur 1).
5. Résolution de problèmes
Pas d'activation du récepteur lors d'un appui sur la télécommande :
- Véri ez la polarité et/ou l'épuisement de la pile
- Assurez-vous que votre télécommande est associée à votre récepteur et que celui-ci soit
correctement connecté.
- Véri ez que le mode de la télécommande est sur 1 pour un usage classique (allumer,
éteindre)
Important : La portée entre récepteur et la télécommande est de 50 m, mais celle-ci peut
être diminuée par l'épaisseur des murs, ou un environnement sans l existant.
Ne pas utiliser dans un endroit humide.
6. Caractéristiques techniques
• Protocole : DiO 1.0
• Fréquence : 433,92 MHz
• Puissance Max. : < 1W
• Distance de transmission : 50 m (en champs libre)
• Température de fonctionnement : 0 à 50°C
• Alimentation : pile CR2450 - 3V
• Indicateur lumineux LED : rouge (éteindre/ fermer), jaune (ambiance) et vert
(allumer/ activer/ ouvrir)
• Nombre de canaux : 1
• Dimensions : 53 x 37 mm
Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide.
7. Compléter votre installation
Complétez votre installation avec les solutions DiO pour contrôler votre chau age, votre
éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous
avec la vidéosurveillance.
Facile, qualitatif, évolutif et économique, découvrez toutes les solutions DiO connected
home sur www.getDiO.com
Recyclage
Conformément aux directives européennes DEEE(2002/96/EC) et relative aux accumulateurs (2006/66/EC), tout
appareil électrique, électronique ou accumulateur doit être collecté séparément par un système local et spécialisé
de collecte des déchets. Ne jetez pas ces produits avec les déchets ordinaires. Consultez la réglementation en
vigueur. La marque en forme de poubelle indique que ce produit ne doit pas être jeté avec les ordures ménagères
dans aucun des pays de l'UE. A n de prévenir tout risque sur l'environnement ou la santé humaine lié à la mise au
rebut incontrôlée, recyclez le produit de façon responsable a n de promouvoir l'utilisation durable des ressources
matérielles. Pour renvoyer votre appareil usagé, utilisez les systèmes de renvoi et collecte ou contactez le
revendeur d'origine. Il se chargera du recyclage dans le respect des dispositions règlementaires.
CHACON déclare que la mini prise 54592 est conforme aux exigences essentielles et aux autres dispositions
pertinentes de la directive RED 2014/53/EU.
www.chacon.be Support Téléchargement
Hotline
www.getDiO.com
BE + 32 900 51 100
(Tarif nat. / Nat. tarief : 0,45€/min)
FR + 33 1 57 32 48 12
(Prix communication nationale)
ES + 34 91 481 63 97
(Precio Comunicación Nacional)
PT + 351 221 450 250
(Preço Comunicação Nacional)
IT +39 353 36 71 965
(Al prezzo di una telefonata nazionale)
Inschakelen van sfeerverlichting 1: Druk één keer op de knop van de afstandsbediening;
de led-indicator knippert één keer geel en de sfeerverlichting wordt ingeschakeld.
Inschakelen van sfeerverlichting 2 of 3: Druk twee of drie keer op de knop van de
afstandsbediening; de led-indicator knippert één keer geel en de sfeerverlichting wordt
ingeschakeld.
Uitschakelen van de sfeerverlichting: Houd de knop van de afstandsbediening gedurende
3 seconden ingedrukt; de led-indicator knippert twee keer rood.
Let op: Om uw lampen op de normale manier te bedienen, moet naar stand 1 geschakeld
worden (kleine schuifknop in stand 1).
5. Verhelpen van problemen
De ontvanger wordt niet geactiveerd als op de knop van de afstandsbediening gedrukt
wordt:
- Controleer de polariteit en/of de status van de batterij
- Controleer of uw afstandsbediening aan uw ontvanger gekoppeld is en of deze correct
aangesloten is.
- Controleer of de afstandsbediening in stand 1 staat voor normaal gebruik (inschakelen,
uitschakelen)
Belangrijk: Het bereik tussen de ontvanger en de afstandsbediening is 50 meter, maar
kan minder worden door dikke muren of door de aanwezigheid van een bestaand
draadloos netwerk.
Niet gebruiken in vochtige omgevingen.
6. Technische gegevens
• Protocol: DiO 1.0
• Zendfrequentie: 433,92 MHz
• Max. vermogen: < 1 W
• Zendbereik: 50 m (in open ruimte)
• Bedrijfstemperatuur: 0 tot 50 °C
• Voeding: CR2450-batterij van 3 V
• Led-indicator: rood (uitschakelen / sluiten), geel (sfeerverlichting) en groen `
(inschakelen / activeren / openen)
• Aantal kanalen: 1
• Afmetingen: 53 x 37 mm
Voor gebruik binnenshuis (IP20); niet gebruiken in vochtige omgevingen.
Recyclage
Overeenkomstig de Europese WEEE-richtlijn (2002/96/EG) en de Europese richtlijn inzake accu's (2006/66/EG)
moeten alle elektrische en elektronische apparaten en accu's gescheiden ingezameld worden door een lokale
instantie die gespecialiseerd is in het inzamelen van afval. Gooi deze producten niet bij het normale huishoudeli-
jke afval. Raadpleeg de geldende regelgevingen. Het symbool van de doorgekruiste afvalcontainer geeft aan dat
het in alle landen van de EU verboden is dit product weg te gooien bij het huishoudelijke afval. Om het milieu en
de volksgezondheid niet in gevaar te brengen door ongecontroleerd afdanken van producten, moet dit product
op verantwoordelijke wijze gerecycled worden om het duurzame gebruik van materialen te bevorderen. Voor het
inleveren van uw afgedankte apparaat kunt u gebruik maken van de inlever- of inzamelinstanties of kunt u
contact opnemen met uw oorspronkelijke verkoper. Deze zal instaan voor de recycling overeenkomstig de
reglementaire voorschriften..
CHACON verklaart dat het schakelstopcontact 54592 voldoet aan de essentiële eisen en alle andere relevante
bepalingen van de richtlijn RED 2014/53/EU.
www.chacon.be Support Downloads
Hotline
www.getDiO.com
BE + 32 900 51 100
(Tarif nat. / Nat. tarief : 0,45€/min)
FR + 33 1 57 32 48 12
(Prix communication nationale)
ES + 34 91 481 63 97
(Precio Comunicación Nacional)
PT + 351 221 450 250
(Preço Comunicação Nacional)
IT +39 353 36 71 965
(Al prezzo di una telefonata nazionale)
V1.0 181217
V1.0 181217
