Quax LINEA 54 01 46 XL Series Manual
  1. Manuals
  2. Brands
  3. Quax Manuals
  4. Baby & Toddler Furniture
  5. LINEA 54 01 46 Series
  6. Manual

Quax LINEA 54 01 46 XL Series Manual

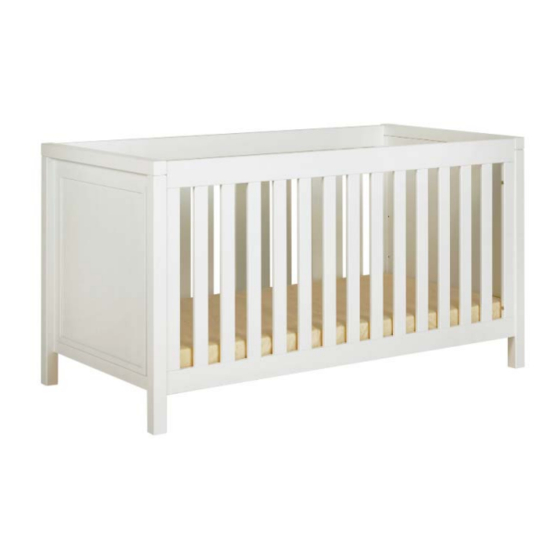

Convertible bed 140x70 cm
Hide thumbs Also See for LINEA 54 01 46 XL Series:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LINEA
54 01 46xxXL
Handboek - Manuel - Bauanleitung - Manual
V1.1 Nov 2017
Het is belangrijk de bedbodem goed vast te maken aan de bedstructuur
Il est important que le sommier soit bien fi xé à la structure du lit
Es ist wichtig dass den Boden gut an den Bettstruktur befestigt ist
It is important to attach the mattress support to the structure of the bed
Omvormbaar bed 140x70 cm
Konvertierbar Bett 140x70 cm
For children who cannot climb out the bed by themselves
Lit convertible 140x70 cm
Convertible bed 140x70 cm
Tested by Notifi ed Bodies
Nederlands : pagina 2
Français : page 10
Deutsch : Seite 16
English : page 26
Quax
First dreams
®
First steps

Advertisement

loading
Need help?

Need help?

Do you have a question about the LINEA 54 01 46 XL Series and is the answer not in the manual?

Questions and answers

Related Manuals for Quax LINEA 54 01 46 XL Series

Summary of Contents for Quax LINEA 54 01 46 XL Series

  • Page 1 Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps Handboek - Manuel - Bauanleitung - Manual V1.1 Nov 2017 Tested by Notifi ed Bodies...
  • Page 2 Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps NEDERLANDS BELANGRIJK : TE BEWAREN VOOR TOEKOM- STIG GEBRUIK - ZORGVULDIG TE LEZEN. VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNE- MEN OM RISICO OP VERSTIKKING TE VOORKOMEN.

  • Page 3: Garantie

    Garantie Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel. Info en Contact Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium T 00 32 9 380 80 95...
  • Page 4 54 01 46xxXL 01 01 43XX Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm KInderbett mit verstelbarer Boden Babybed with adjustable bottom Quax First dreams ® First steps 3. Onderdelenlijst Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
  • Page 5 Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps 4. Het in elkaar zetten van het babybed Benodigde onderdelen : de beide eindzijden EB1 en EB2, beide zijkanten EB3 en de bodem EB4 Stap 4.1 : Gebruik beide zijkanten EB3 en acht houten drevels A...
  • Page 6 Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Stap 4.3 : Gebruik de onderdelen AB2 van stap 4.2, vier bodemdragers C, de bodem EB4 en vier bouten D Duw de bodemdragers (C) in de boringen van de eindzijden (AB2), zie detail.
  • Page 7 Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps 5. Het in elkaar zetten van de zitbank Benodigde onderdelen : beide eindzijden EB1 en EB2, één van drevels voorziene zijkant AB1 (zie stap 4.1), de sponde EB5 en de bodem EB4...
  • Page 8 Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Stap 5.3 : Gebruik een zijkant AB1 van stap 4.1, de eindzijden AB3-LH en AB3-RH van stap 5.1, de sponde AB4 van stap 5.2 en vier houtschroeven B...
  • Page 9 Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps Stap 5.5 : De positie van de bodem veranderen Draai alle verbindingen met de houtschroeven (B) een beetje los. Schroef de bodem (EB4) los en ver- plaats de bodemdragers (C) naar andere voorziene gaten op gelijke hoogte.
  • Page 10 Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps FRANCAIS IMPORTANT - A CONSERVER POUR CON- SULTATION ULTÉRIEURE - A LIRE SOIGNEU- SEMENT.

  • Page 11: Information Produit

    Ce meuble bénéfi cie d’une garantie de deux ans contre tout défaut de fabrication et sur présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même. Info et Contact Quax nv Karel Picquélaan 84 B-9800 Deinze...
  • Page 12 Parc enfant avec fond réglable 54 01 46xxXL 01 02 43XX Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Laufgitter mit verstelbarer Boden Playpen with adjustable bottom Quax Quax First dreams ® ® First steps 3. Liste des pièces détachées du lit enfant Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-...
  • Page 13 Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax Quax First dreams First dreams ® ® First steps First steps 4. Montage du lit enfant Pièces nécessaires : les panneaux terminaux EB1 et EB2, les deux côtés EB3 et le fond EB4 Etape 4.1 : Utilisez les deux côtés EB3 et huit chevilles en bois A...
  • Page 14 Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Etape 4.3 : Utilisez les pièces AB2 de l’étape 4.2, quatre équerres C, le sommier EB4 et quatre boulons D Poussez les équerres (C) dans les trous prévues dans les panneaux terminaux (AB2), voir détail.
  • Page 15 Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps 5. Montage du canapé Pièces nécessaires : les deux panneaux terminaux EB1 et EB2, un côté AB1 muni de chevilles en bois (voir étape 4.1), le longeron EB5 et le sommier EB4...
  • Page 16 Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Etape 5.3 : Utilisez un côté AB1 de l’étape 4.1, les côtés terminaux AB3-LH et AB3-RH de l’étape 5.1 et 5.2, le longeron AB4 de l’étape 5.2 et quatre vis à...
  • Page 17 Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps Etape 5.5 : Changer la position du sommier Déserrez légèrement toutes les connexions avec les vis à bois (B). Dévissez le sommier et déplacez les équerres (C) vers d’autres ouvertures prévues à...
  • Page 18 Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps DEUTSCH WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN - SORGFÄLTIG LESEN. VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG ENTFERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN.

  • Page 19: Product Information

    Garantie Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mittels Vorlage eines Kaufnachweis und die ID-Nummer zu fi nden auf das Möbel selbst. Info und Kontakt Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium T 00 32 9 380 80 95...
  • Page 20 Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax Quax First dreams ® ® First steps 3. Unterteileliste für das Kinderbett Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
  • Page 21 Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax Quax First dreams First dreams ® ® First steps First steps 4. Der Zusammenbau des Kinderbettes Benötigte Bauteile : beide Endseiten EB1 und EB2, beide Seiten EB3 und den Boden EB4 Schritt 4.1 : Benutzen Sie beide Seiten EB3 und acht Holzdübel A...
  • Page 22 Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Schritt 4.3 : Benutzen Sie die Teile AB2 von Schritt 4.2, vier Bodenträger C, den Boden EB4 und vier Bolzen D Drücken Sie die Bodenträger (C) mit ihren Zapfen in die Löcher der Endseiten (AB2).
  • Page 23 Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps 5. Der Zusammenbau der Sitz Benötigte Bauteile : beide Endseiten EB1 und EB2, eine mit Dübeln versehen Seite AB1 (Siehe Schritt 4.1), den Brett EB5 und den Boden EB4...
  • Page 24 Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Schritt 5.3 : Benutzen Sie eine Seite AB1 von Schritt 4.1, die Endseiten AB3-LH und AB3-RH von Schritt 5.1, den Brett AB4 von Schritt 5.2 und vier Holzschrauben B...
  • Page 25 Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps Schritt 5.5 : Positionsabänderung des Bodens Alle Verbindungen mit dem Holzschrauben (B) ein wenig lösen. Schrauben Sie den Boden (EB4) los und drücken Sie die Bodenträger (C) in einer neuen Position am gleichem Höhe.
  • Page 26 Lit convertible 140x70 cm LINEA Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps ENGLISH IMPORTANT - RETAIN FOR FUTURE REFE- RENCE - READ CAREFULLY. TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING THIS ARTICLE.
  • Page 27 Guarantee This furniture comes with a two-year guarantee on manufacturing defects on presenta- tion of a proof of purchase and the ID-number to be found on the furniture itself. Info and Contact Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium...
  • Page 28 Parc enfant avec fond réglable 54 01 46xxXL 01 02 43XX Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Laufgitter mit verstelbarer Boden Playpen with adjustable bottom Quax Quax First dreams ® ® First steps 3. Parts list of the babybed...
  • Page 29 Omvormbaar bed 140x70 cm Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax Quax First dreams First dreams ® ® First steps First steps 4. Assembling the baby bed Needed parts : both end panels EB1 and EB2, both sides EB3 and the bottom EB4 Step 4.1 : Use both the sides EB3 and eight wooden dowels A...
  • Page 30 Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Step 3 : Use the parts AB2 of step 4.2, four bottom supports C, the slatted bottom EB4 and four bolts D Push the bottom supports (C) with their pin into the provided drillings on the end sides (AB2), check the detail.

  • Page 31: Assembling The Bench

    Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps 5. Assembling the bench Needed parts : both end panels EB1 and EB2, one with dowels provided side AB1 (from step 4.1), one longeron EB5 and the slatted bottom EB4 Step 5.1 : Use both end panels EB1 and EB2 as well as two connectors G...
  • Page 32 Omvormbaar bed 140x70 cm 54 01 46xxXL Convertible bed 140x70 cm Konvertierbar Bett 140x70 cm Quax First dreams ® First steps Step 5.3 : Use one side AB1 of step 4.1, the end sides AB3-LH and AB3-RH from step 4.1, the longeron AB4 from step 5.2 and four wood screws G...
  • Page 33 Lit convertible 140x70 cm LINEA 54 01 46xxXL Konvertierbar Bett 140x70 cm Convertible bed 140x70 cm Quax First dreams ® First steps Step 5.5 : Changing the position of the mattress support Unscrew all connections with the wood screws (B) a little. Unscrew the bottom (EB4). Replace the bottom supports (C) on a different level at the same height and replace the mattress support.
