Montaje; Montaje En Carril Din; Montaje En Superficie (Solo Versiones De 230 V); Conexión - Alpha IP FAL Series Manual

Conexión

5 Montaje

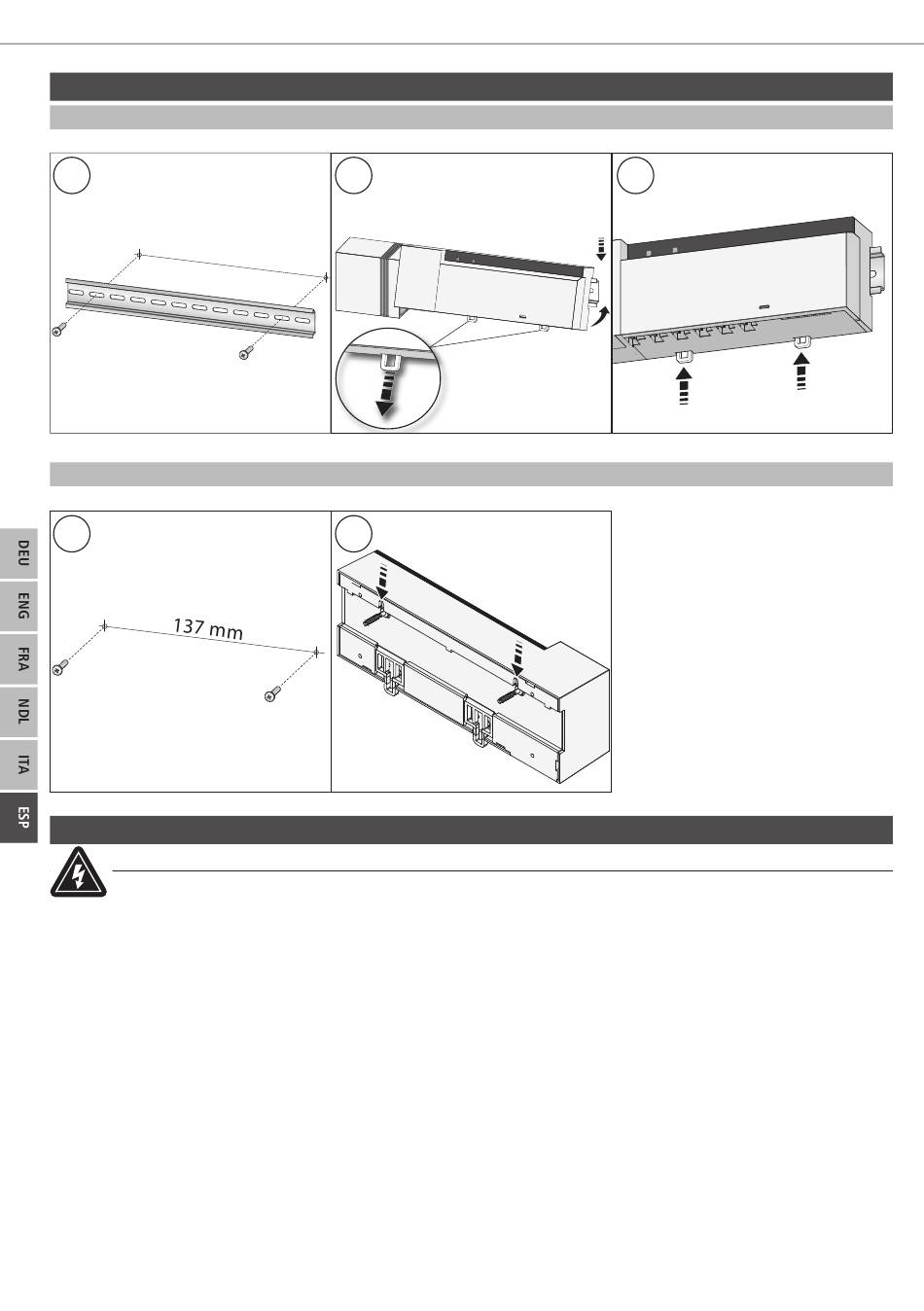

5.1 Montaje en carril DIN

1
5.2 Montaje en superfi cie (solo versiones de 230 V)
1
6 Conexión
ADVERTENCIA
¡Peligro de muerte debido a tensión eléctrica presente en la estación base!
• El dispositivo sólo debe ser abierto por especialistas autorizados.
• Antes de abrir, desconectar la tensión de la red y asegurar contra la reconexión.
• Desconectar tensiones externas presentes y asegurar contra la reconexión.
La interconexión de una regulación de estancias individuales depende de factores particulares y debe
ser cuidadosamente planifi cada e implementada por el instalador. Las siguientes secciones de cable
son aptas para las conexiones de enchufe o con abrazaderas:
• Cables masivos: 0,5 – 1,5 mm²
• Cables fl exibles: 1,0 – 1,5 mm²
• Extremos pelados de los cables de 8 - 9 mm
Los cables de los actuadores pueden ser utilizados con los terminales de cable montados en fábrica.
88
2
2
3
