Alpha IP SWDO 61011 Series Instruction Manual

Interior window contact
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Alpha IP SWDO 61011-xx
Alpha IP
SWDO 61011-XX
Bedienungsanleitung
1
DEU
ENG
133693.1743

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SWDO 61011 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Alpha IP SWDO 61011 Series

Summary of Contents for Alpha IP SWDO 61011 Series

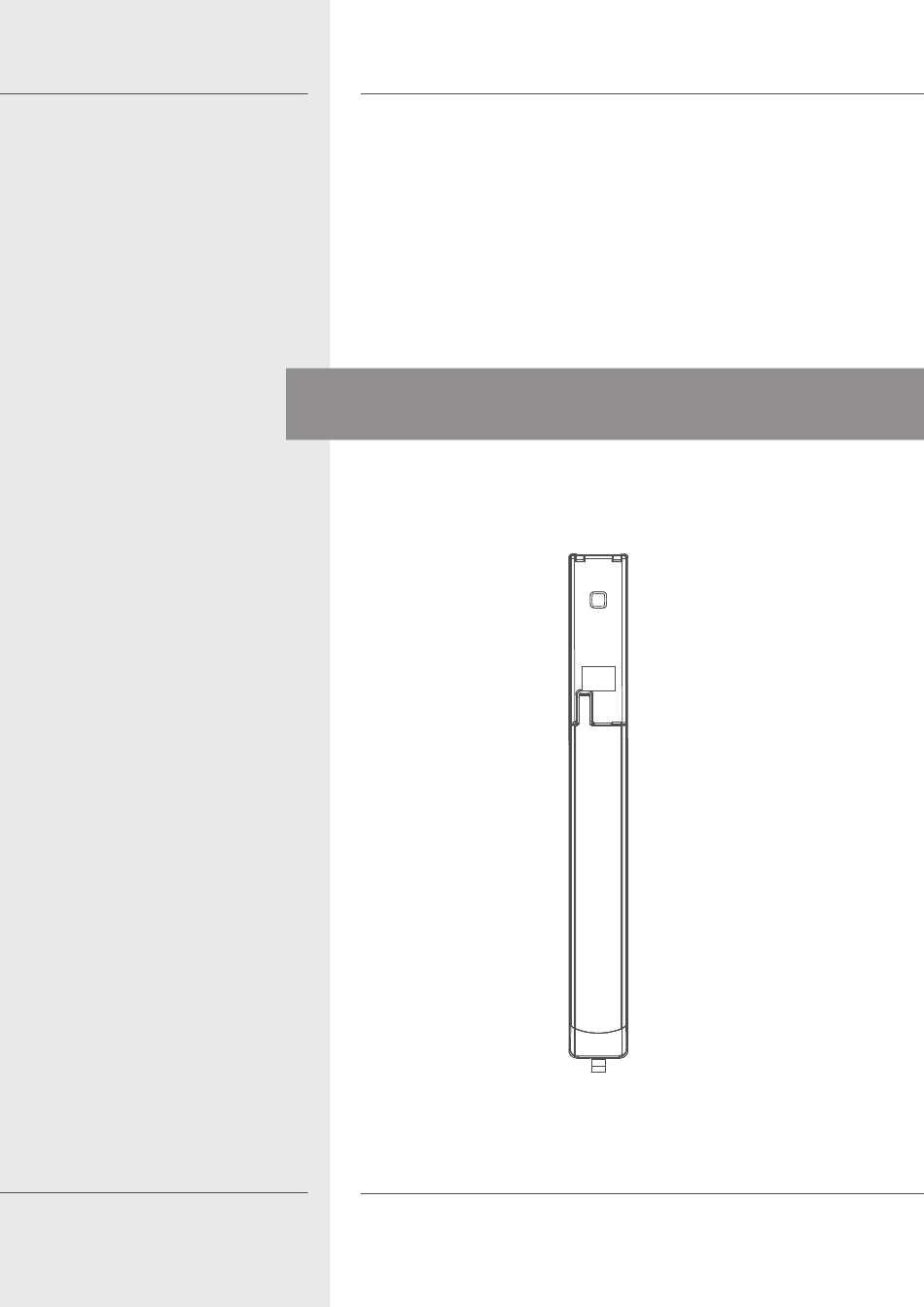

  • Page 1 Alpha IP SWDO 61011-xx Alpha IP SWDO 61011-XX Bedienungsanleitung 133693.1743...

  • Page 2: Table Of Contents

    Alpha IP SWDO 61011-xx Inhalt Zu dieser Anleitung .......... 3 Gültigkeit, Aufbewahrung und Weitergabe der Anleitung 3 Symbole Sicherheit ............4 Bestimmungsgemäße Verwendung Sicherheitshinweise Funktion ............5 Geräteübersicht ..........6 Technische Daten Inbetriebnahme ..........7 Gerät anlernen Montage 5.2.1 Montageort auswählen 5.2.2...

  • Page 3: Zu Dieser Anleitung

    1 Zu dieser Anleitung Gültigkeit, Aufbewahrung und Weitergabe der Anleitung Diese Anleitung gilt für den Alpha IP Fensterkontakt innenliegend - op- tisch (SWDO 61011-xx). Die Anleitung enthält alle Informationen, die für die Montage, Bedienung, Außerbetriebnahme und Entsorgung not- wendig sind. Bevor mit dem Gerät gearbeitet wird, ist diese Anleitung vollständig und gründlich zu lesen.

  • Page 4: Sicherheit

    Alpha IP SWDO 61011-xx Sicherheit 2 Sicherheit Bestimmungsgemäße Verwendung Der Alpha IP Fensterkontakt innenliegend - optisch (SWDO 61011-xx) ist eine Systemkomponente des Alpha IP Systems und dient der • Installation in wohnungsähnlichen Umgebungen, • Erkennung von geöffneten oder geschlossenen Fenstern bzw. Türen, •...

  • Page 5: Funktion

    Fenster- oder Türrahmens montiert und erkennt durch einen Infrarot-Sensor geöffnete Fenster bzw. Türen. Der Status geöffneter Fenster bzw. Türen wird in der Alpha IP App angezeigt und an andere Komponenten übermittelt. An den Komponenten werden geöffnete Fenster bzw. Türen durch ein Symbol im Display signalisiert.

  • Page 6: Geräteübersicht

    Alpha IP SWDO 61011-xx Geräteübersicht 4 Geräteübersicht Systemtaste (Anlerntaste und LED) Elektronikeinheit Infrarot-Sensor Abdeckkappe Batteriefach Technische Daten Geräte-Kurzbezeichnung SWDO 61011-xx Versorgungsspannung 2x 1,5 V LR03/Micro/AAA Stromaufnahme 50 mA max. Batterielebensdauer 5 Jahre (typ.) Schutzart IP20 Umgebungstemperatur -10 bis 50 °C Abmessungen (B x H x T) 166,5 x 12,5 x 19 mm...

  • Page 7: Inbetriebnahme

    Alpha IP Komponenten. Dazu ist das Anlernen am Alpha IP Access Point notwendig. Ö Der Alpha IP Access Point ist über die Alpha IP App eingerichtet. 1. Die Alpha IP App auf dem Smartphone öffnen. 2. Den Menüpunkt Gerät Anlernen auswählen.

  • Page 8: Montage

    Alpha IP SWDO 61011-xx Inbetriebnahme Montage 15 mm Vor der Montage muss ein geeigneter Montageort ausgewählt werden. Die Montage erfolgt mit doppelseitigen Klebestreifen. 2-3 mm 5.2.1 Montageort auswählen Für die Auswahl eines geeigneten Montageortes folgende Vorausset- zungen beachten: • Das Fenster oder die Tür für die Montage des Gerätes auswählen.
  • Page 9 Alpha IP SWDO 61011-xx Inbetriebnahme 5.2.2 Mit Klebestreifen montieren Das Gerät wird mit den doppelseitigen Klebestreifen im Fenster-/Tür- rahmen montiert. Ö Die Inbetriebnahme ist durchgeführt. Ö Der Montageort ist ausgewählt (vgl. „Montageort auswählen“ auf Seite 8). 1. Die Schutzfolie von einer Seite des doppelseitigen Klebesteifens ent- fernen.

  • Page 10: Bedienung

    Anzeigen 6 Bedienung Eine Bedienung am Gerät selber ist nicht möglich. Einstellungen und Zu- ordnungen erfolgen über die Alpha IP App. Über das Menü kann im Menüpunkt Geräteübersicht eine Meldeverzö- gerung von bis zu 60 Sekunden eingestellt werden. 7 Anzeigen...

  • Page 11: Batterien Wechseln

    • Das Gerät austau- schen. 8 Batterien wechseln Durch Blinkcodes am Gerät oder dem Symbol in der Alpha IP App wird eine geringe Batteriespannung signalisiert. Die Batterien durch neue ersetzen: 1. Die Verriegelung des Gerätes nach unten drücken und die Abdeck- kappe nach unten abziehen (vgl.

  • Page 12: Reinigen

    Durch Herstellen der Werkseinstellungen gehen alle vorgenommenen Einstellungen verloren. 1. Das Gerät aus der Alpha IP App löschen. 2. Die Abdeckkappe abziehen (vgl. „Gerät anlernen“ auf Seite 7). 3. Die Batterie entnehmen. 4. Die Batterie entsprechend der Markierung in das Batteriefach wie- der einsetzen.

  • Page 13: Außerbetriebnahme

    Alpha IP SWDO 61011-xx Entsorgen 11 Außerbetriebnahme 1. Sicherstellen, dass das Gerät aktiviert ist. 2. Das Gerät aus der Alpha IP App löschen. 3. Die Abdeckkappe abziehen. 4. Die Batterie entnehmen. 5. Das Gerät demontieren und ordnungsgemäß entsorgen. 12 Entsorgen Das Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind ent-...
  • Page 14 Alpha IP SWDO 61011-xx Alpha IP SWDO 61011-XX Instruction manual 133693.1743...
  • Page 15 Alpha IP SWDO 61011-xx Contents About these instructions ........ 16 Validity, storage and forwarding of the instructions Symbols Safety ............. 17 Intended use Safety notes Function ............18 Device overview ..........19 Technical Data Commissioning ..........20 Teach-in of the device Installation 5.2.1...

  • Page 16: About These Instructions

    1 About these instructions Validity, storage and forwarding of the instruc- tions These instructions apply to the Alpha IP Interior Window Contact - opti- cal (SWDO 61011-xx). The instructions includes all information necessary for installation, operation, decommissioning and disposal. These instruc- tions must the read completely and thoroughly before commencing any work with the device.

  • Page 17: Safety

    Safety 2 Safety Intended use The Alpha IP Interior Window Contact – optical (SWDO 61011-xx) is a system component of the Alpha IP System and serves • for installation in environments of residential use, • for the recognition of opened or closed windows or doors, •...

  • Page 18: Function

    The status of opened windows or doors is displayed in the Alpha IP App and it is sent to other components. On these components, open windows or doors are indicated by a symbol in the display.

  • Page 19: Device Overview

    Alpha IP SWDO 61011-xx Device overview 4 Device overview System key (teach-in key and LED) Electronic unit Infra-red sensor Cover Battery compartment Technical Data Short designation of the de- SWDO 61011-xx vice Supply voltage 2 x 1.5 V LR03/micro/AAA Power consumption max.

  • Page 20: Commissioning

    Teach-in of the device The device communicates with further Alpha IP components via the Al- pha IP Access Point. For this, a teach-in to the Alpha IP Access Point is necessary. Ö The Alpha IP Access Point has been set up via the Alpha IP app.

  • Page 21: Installation

    Alpha IP SWDO 61011-xx Commissioning Installation 15 mm A suitable installation place must be chosen prior to mounting. Installa- tion is carried out with double-sided adhesive strips. 2-3 mm 5.2.1 Selection of installation place Observe the following preconditions for selecting a suitable installation place: •...

  • Page 22: Installation With Adhesive Strips

    Alpha IP SWDO 61011-xx Commissioning 5.2.2 Installation with adhesive strips The device is mounted in the window/door frame with double-sided adhesive strips. Ö The commissioning has been performed. Ö The place of installation has been selected. 1. Remove the protective foil from one side of the double-sided adhe- sive strip.

  • Page 23: Operation

    6 Operation An operation at the device itself is impossible. Settings and allocations can be performed via the Alpha IP app. In the menu, a messaging delay of up to 60 seconds can be set in the menu item Device Overview.

  • Page 24: Changing The Batteries

    A low battery voltage is indicated by flashing codes on the device or by the symbol in the Alpha IP App. Replace the batteries with new ones: 1. Push the locking mechanism of the device downwards and remove the cover cap downwards (see „Gerät anlernen“ page 7).

  • Page 25: Cleaning

    Use a solvent-free cleaning agent for cleaning. 10 Resetting factory settings All settings will be lost when the factory settings are restored. 1. Delete the device from the Alpha IP app. 2. Pull off the cover. 3. Remove the battery.

  • Page 26: Decommissioning

    Alpha IP SWDO 61011-xx Disposal 11 Decommissioning 1. Ensure that the device is active. 2. Delete the device from the Alpha IP app. 3. Pull off the cover. 4. Remove the battery. 5. Uninstall the device and dispose of properly.
