Z3D
USER GUIDE
BEDIENUNGSANLEITUNG

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Z3D and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Z-EDGE Z3D

Summary of Contents for Z-EDGE Z3D

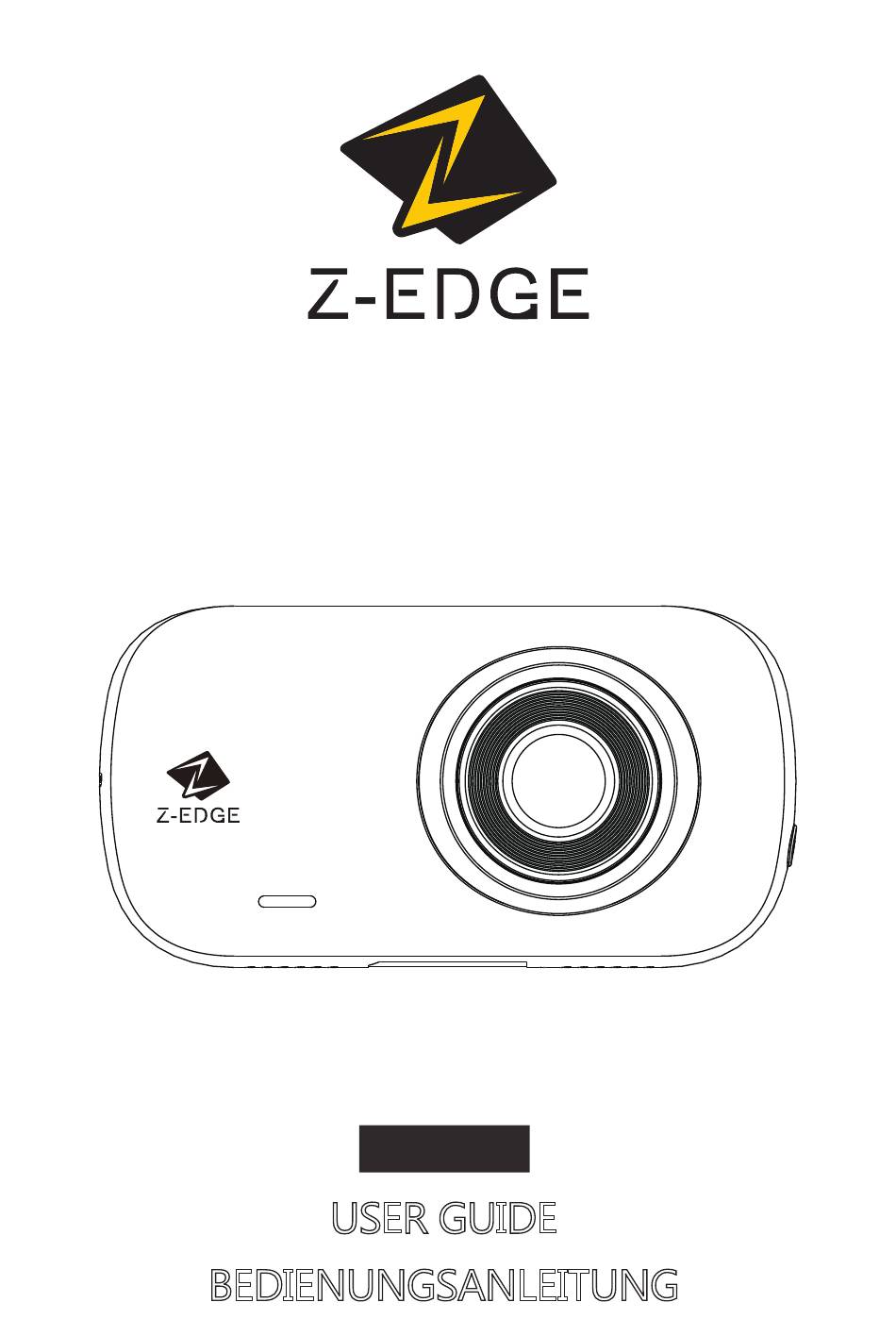

  • Page 1 USER GUIDE BEDIENUNGSANLEITUNG...
  • Page 2 CONTENTS / INHALTSVERZEICHNIS English Deutsch...

  • Page 3: Table Of Contents

    Table of Contents 1 Introduction ............................ 2 1.1 Features ..........................2 1.2 What's in the Box ......................2 1.3 Product Overview ......................3 2 Getting Started ..........................4 2.1 Inserting the Memory Card ..................4 2.2 Installation ..........................5 2.3 Adjust Device Position ....................6 2.4 Connecting to Power ......................

  • Page 4: Introduction

    1 Introduction Welcome to buy the Z3D car dash cam. Protect you and your vehicle with real-time video and audio recording whilst you're driving. Featuring a stealth size design and dual-lens for recording front and back. Please read this manual carefully before using this product.

  • Page 5: Product Overview

    1.3 Product Overview Power Button TF/MicroSD Card Slot Speaker ESC/Menu Button Front-View Lens Up Button Down Button USB cable OK/Record Button Suction Cup Mount Micro USB Port USB connector Suction Mount Slot Mini USB Port Mini USB Port Rear-View Lens...

  • Page 6: Getting Started

    2 Getting Started 2.1 Inserting the Memory Card Insert the memory card, with the pins facing towards the back of the device, until it clicks into place. Remove Memory Card Push the edge of the memory card inward until you feel it click, then allow it to push out until you can remove it from the slot.

  • Page 7: Installation

    2.2 Installation Please follow the below instructions for mounting your dash cam to your vehicles windshield: 1. Slide the car mount into the slot on top of the device until a click sound is heard. 2. Peel off the protective plastic backing from the suction-cup. 3.

  • Page 8: Adjust Device Position

    2.3 Adjust Device Position 1. Loosen the nut to swivel the device vertically. Click into place and secure by tightening the nut. 2. Swivel the device horizontally for a clear view.

  • Page 9: Connecting To Power

    2.4 Powering the Dash Cam Use only the supplied car charger to power the dash cam and charge the built-in battery. 1. Plug the USB cable (13) on the car mount into the car dash cam's USB connector (7). 2. Plug one end of the USB charging cable into the USB Connector on the car mount (15).

  • Page 10: Set Date & Time

    2.5 Set Date & Time Before using the device, we recommend you set the correct date and time: 1. If the device is recording, short press the 'OK/REC' button (6) to stop and enter Standby Mode. 2. Press the 'Esc/Menu' button (3) to enter the General Settings menu. 3.

  • Page 11: Rear Camera Installation

    Rear Camera Installation 1. Connect one end of the Mini USB cable into the Mini USB Port (9) on the dash camera. Connect the other end into the Mini USB Port (16) on the rear camera. 2. Turn the camera on. The rear-lens view will automatically appear on the display screen in Dual (PiP) format.

  • Page 12: Using The Car Dash Cam

    3 Using the Car Dash Cam 3.1 Recording Videos With an SD card inserted and the device connected to power, when the car engine is switched on the dash cam will automatically power on and start recording. When the vehicle engine is switched off, the dash cam will automatically save the recording and power off within 10 seconds.

  • Page 13: Adjusting The Settings

    Item Description Indicates if device is recording, press 'OK/REC' Record / Stop button (6) to start/stop recording. Menu Press 'Esc/Menu' button (3) to enter menu. Preview Press 'Down' button (5) to preview video/photo. Time Stamp Time and date 3.3 Adjusting the Settings Customize the video recording and other general settings via the on-screen display (OSD) menus: If the device is recording, short press the 'OK/REC' button (6) to stop and enter...

  • Page 14: Motion Detection

    3.6 Motion Detection With Motion Detection enabled, video recording is automatically started when movement is detected by the camera lens. After approximately 10 seconds with no movement detected, video recording is automatically paused. Enable/disable feature: Feature Settings > Motion Detect 3.7 Vibration Detection The Vibration Detection feature senses for unusual impacts or collisions detected by the built-in G-Sensor.

  • Page 15: Managing Video & Photo Files

    3. Press the 'Up' and 'Down' buttons (4 & 5) to select between Normal Video, Emergency Video or Photo. Press the 'OK/REC' button (6) to select or press the 'ESC/Menu' button (3) to return to standby mode. 4. Press the 'Up' and 'Down' buttons (4 & 5) to choose the file to preview and 'OK/REC' button (6) to select.
  • Page 16 Note: • GPS Multimedia Player compatible with Microsoft Windows and Apple Mac. • GPS tracking data may not be viewable using other GPS Players. • Car dash cam videos can be played from the SD card or from the car dash cam when connected to a computer via the USB port.

  • Page 17: Menu Overview

    4 Menu Overview Menu Feature Description Available option Front camera and rear camera connected: 1080P30, 1080P30 Front camera only: 2560x1440P 30 fps Set the resolution of the Resolution 2304x1296P 30 fps videos to be recorded. 1920x1080P 60 fps 1920x1080P 30 fps 1280x720P 120 fps 1280x720P 60 fps 1280x720P 30 fps...
  • Page 18 Menu Feature Description Available option Set the duration for Auto 1 min / 3 mins / Auto Power Off Power Off 5 mins / Off Set the duration for LCD LCD Auto Off 1 min / 3 mins / Off Auto Off Enable/Disable Wide On / Off...

  • Page 19: Faqs

    5 FAQs Where should I place the dash cam? • We recommend that you mount the car dash cam as close to the center of the windshield as possible. This should neither distract the driver nor block the drivers view (see 2.4). Why does the dash cam stop recording after some time? •...

  • Page 20: Customer Support

    Your opinion matters Z-Edge is committed to improving our products to bring you the best user experience. We value your feedback and encourage you to share your experience with other shoppers.

  • Page 21: Product Specifications

    8 Product Specifications Item Description Image Sensor CMOS sensor Effective Pixels 2560x1440P Storage Media Supports Micro SDXC, up to 128GB LCD Display 2.7” LCD color TFT Lens Wide Angle Fixed Focus lens F2.0 Focus Range 1.5m~Infinity Movie Clip Resolution: Front camera and rear camera connected: 1920x1080P 30fps + 1920x1080P 30fps Front camera only:...
  • Page 22 Item Description Operating Temperature -10 to 60°C / 14 to 140°F Storage Temperature -20 to 70°C / -4 to 158°F Dimensions Front camera: 3.82 inch x 1.97 inch x 1.28 inch (97mm x 50mm x 32.5mm)(LxWxH) Rear camera: 2.1 inch x 1.6 inch x 1.3 inch (54.5 mm x 40mm x 32mm)(LxWxH) Weight Front camera: 3.0oz/85g...
  • Page 23 FCC Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
  • Page 24 Inhaltsverzeichnis 1 EINLEITUNG ............................23 1.1 Eigenschaften ..........................23 1.2 Lieferumfang ..........................23 1.3 Produkt Übersicht ........................24 2 ANFANG ............................. 25 2.1 Speicherkarte einsetzen ......................25 2.2 Installation ............................. 26 2.3 Einstellen der Position des Geräts ..................27 2.4 An die Stromversorgung anschließen ................28 2.5 Datum &...

  • Page 25: Einleitung

    1 EINLEITUNG Vielen Dank, dass Sie sich für unsere Z-Edge Z3D Autokamera entschieden haben. Schützen Sie sich und Ihr Fahrzeug mit Echtzeit-Videoaufnahmen und Audioaufnahmen während der Fahrt. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und bewaren Sie diese zum nachschlagen in der Zukunft auf.

  • Page 26: Produkt Übersicht

    1.3 Produkt Übersicht Einschalttaste Lautsprecher TF/Micro SD Kartenschlitz Front Objektiv Zurück/Menü-Taste Mikrofon Aufwärts-Taste USB Kabel der Saugnapfhalterung Abwärts-Taste Saugnapfhalterung OK/Aufnahme-Taste USB Anschluss der Micro USB Anschluss Saugnapfhalterung Saugnapfhalterung Anschluss Mini USB Anschluss der Heckkamera Mini USB Anschluss( zur Heckkamera anschließen) Heckkamera Objektiv -24-...

  • Page 27: Anfang

    2 ANFANG 2.1 Speicherkarte einsetzen Setzen Sie die Speicherkarte mit den Goldkontakten zur Rückseite des Geräts ein. Schieben Sie die Speicherkarte soweit in den Schlitz, bis sie einrastet. Speicherkarte entnehmen Drücken Sie vorsichtig auf die Speicherkarte, die Karte wird freigegeben und kann herausgezogen werden.

  • Page 28: Installation

    2.2 Installation Bitte befolgen Sie die folgenden Schritte zur Befestigung des Geräts an der Windschutzscheibe Ihres Fahrzeugs: 1. Bringen Sie die Halterung am Gerät an. Schieben Sie ihn in dem Anschluss, bis diese einrastet. 2. Ziehen Sie die Schutzfolie vom Saugnapf ab. 3.

  • Page 29: Einstellen Der Position Des Geräts

    2.3 Einstellen der Position des Geräts 1. Lösen Sie die Kunststoffmutter, um das Gerät zu schwenken. Wenn die Position fixiert werden soll, muss die Mutter einfach wieder festgeschraubt werden. 2. Schwenken das Gerät horizontal für eine klare Sicht. -27-...

  • Page 30: An Die Stromversorgung Anschließen

    2.4 An die Stromversorgung anschließen Verwenden Sie nur das mitgelieferte Autoladegerät, um die Kamera mit Strom zu versorgen und den eingebauten Akku aufzuladen. 1. Verbinden Sie die Micro USB Schnittstelle des Ladekabels mit dem USB Anschluss(14) an der Saugnapfhalterung. 2. Verbinden Sie die Micro USB Schnittstelle des USB Kabels(12) mit dem Micro USB Anschluss(7) an der Kamera.

  • Page 31: Datum & Uhrzeit Einstellen

    2.5 Datum & Uhrzeit einstellen Bevor Sie dieses Gerät verwenden, empfehlen wir Ihnen, das richtige Datum und dierichtige Uhrzeit einzustellen: 1. Wenn das Gerät aufnimmt, drücken Sie kurz die OK/Aufnahme-Taste(6), um die Aufnahme zu stoppen und den Standby-Modus aufzurufen. 2. Drücken Sie die Zurück/Menu-Taste(3), um das Einstellungen Menü aufzurufen. 3.

  • Page 32: Installation Der Heckkamera

    Installation der Heckkamera 1. Verbinden Sie die Frontkamera und die Heckkamera durch das 8 Meter lang Kabel. 2. Schalten Sie die Kamera ein. Die Rückansicht wird automatisch auf dem Bildschirm im Dual (PiP)-Format angezeigt. TIPP: Um den Vollbildmodus anzuzeigen, drücken Sie die Zurück/Menü- Taste(3), um das Einstellung Menü...

  • Page 33: Kamerabetrieb

    3 Kamerabetrieb 3.1 Videoaufnahmen Wenn eine TF/MicroSD-Karte eingelegt hat und das Gerät an die Stromversorgung angeschlossen ist, schaltet sich das Gerät beim Einschalten des Automotors automatisch ein und beginnt mit der Videoaufnahme. Wenn der Automotor ausgeschaltet wird, speichert das Gerät automatisch die Videos und schaltet sich innerhalb von 10 Sekunden aus.

  • Page 34: Einstellungen Anpassen

    Item Description Es zeigt an, ob das Mikrofon ein- oder Audioaufnahme ausgeschaltet ist. Wenn das Gerät aufnimmt, drücken Sie die Aufnahme/ OK/Aufnahme-Taste(6) zum Starten / Stoppen Stoppen der Aufnahme. Drücken Sie die Zurück/Menü-Taste(3), um das Menü Menü aufzurufen. Drücken Sie die Abwärts-Taste (5), um eine Vorschau Vorschau des Videos / Fotos anzuzeigen.

  • Page 35: Notfall-Video Schützen

    3.5 Notfall-Video Schützen Wenn G-Sensor aktiviert ist und ungewöhnliche Vibration oder Kollisionen erkennt, schützt die Kamera die aktuell aufgezeichnete Videodatei automatisch davor, überschrieben zu werden. Ein Warnung-Symbol erscheint oben links auf dem Bildschirm, um zu signalisieren, dass die Datei erfolgreich geschützt wurde.

  • Page 36: Fotoaufnahme

    3.9 Fotoaufnahme 1. Wenn das Gerät aufnimmt, drücken Sie kurz die OK/Aufnahme-Taste(6), um die Aufnahme zu stoppen und den Standby-Modus aufzurufen. 2. Drücken Sie kurz die Aufwärts-Taste(4), um den Fotoaufnahme Modus aufzurufen. 3. Drücken Sie die Aufwärts-Taste(4), um ein Foto aufzunehmen. 3.10 Videowiedergabe &...

  • Page 37: Gps

    3.12 GPS In der Saugnapfhalterung ist ein GPS-Empfänger integriert, der die Position Ihrer Autokamera überall auf der Erde bestimmen kann. Die Videos mit GPS-Tracking-Daten, die erfasst Ort, Geschwindigkeit, Zeit und andere Variablen, die auf einem GPS-Multimedia-Player angezeigt werden können. 1. Stellen Sie sicher, dass das USB-Kabel der Saugnapfhalterung an den Micro USB-Anschluss der Kamera angeschlossen ist, um GPS-Tracking zu aktivieren.

  • Page 38: Einstellungen Übersicht

    4 Einstellungen Übersicht Menü Funktion Beschreibung Verfügbare Option Frontkamera und Heckkamera angeschlossen: 1920x1080P 30FPS + 1920x1080P 30FPS Die Auflösung der Video Nur Frontkamera aufzuzeichnenden Auflösung 2560x1440P 30FPS Videos einstellen 2304x1296P 30FPS 1920x1080P 60FPS 1920x1080P 30FPS 1280x720P 120FPS 1280x720P 60FPS 1280x720P 30FPS Bildschirm Frontkamera/Heckkamera/ Anzeige einstellen...
  • Page 39 Menü Funktion Beschreibung Verfügbare Option Die Zeitverzögerung für die Autokamera auswählen, um Automatisch Aus 1 Min./3 Min./5 Min./Aus sich nach der Ausschaltung Ihres Fahrzeugs automatisch auszuschalten. Set the duration for LCD LCD Auto Off 1 Min./3 Min./Aus Auto Off Einstell- WDR an / aus An/Aus ungen...

  • Page 40: Faqs

    5 FAQs Wo soll ich den dash cam platzieren? • Wir empfehlen, die Kamera so nahe wie möglich an der Mitte der Windschutzscheibe zu montieren. Dies sollte weder den Fahrer ablenken noch das Sichtfeld des Fahrers blockieren (Siehe 2.4). Warum stoppt die Kamera nach einiger Zeit die Aufnahme? •...

  • Page 41: Kundendienst

    Markt gebracht werden. Außerdem können Sie einen speziellen Rabatt oder Gutschein für unsere Produkte erhalten. Ihre Meinung ist wichtig Z-Edge ist bestrebt, unsere Produkte zu verbessern, um Ihnen die beste Benutzererfahrung anzubieten. Wir schätzen Ihr Feedback und wir hoffen, dass Sie Ihre Erfahrungen mit anderen Käufern teilen könnten.

  • Page 42: Spezifikationen

    8 Spezifikationen Name Beschreibung Bildsensor CMOS-Sensor Auflösung 2560x1440P Speichermedium Unterstützt Micro SDXC bis zu 128 GB, Klasse 10 oder höher Bildschirm 2,7 Zoll LCD TFT Objektiv Weitwinkel, F2.0 Fokusbereich 1,5 Meter bis unendlich Frontkamera und Heckkamera angeschlossen: 1920x1080P 30FPS + 1920x1080P 30FPS Nur Frontkamera: Video 2560x1440P 30FPS...
  • Page 43 Name Beschreibung Betriebstemperatur -10 bis 60°C / 14 bis 140°F Lagertemperatur -20 bis 70°C / -4 bis 158°F Abmessungen Frontkamera: 97 x 50 x 32,5 mm Heckkamera: 54,5x40x32 mm Gewicht Frontkamera: 85g | Heckkamera: 40g Autoladegerät Eingang: DC 12-24V, Ausgang: DC 5V/2,4A GPS-Empfänger Integriert FCC-ERKLÄRUNG...
  • Page 44 Z3DZ18UM-01...
