2

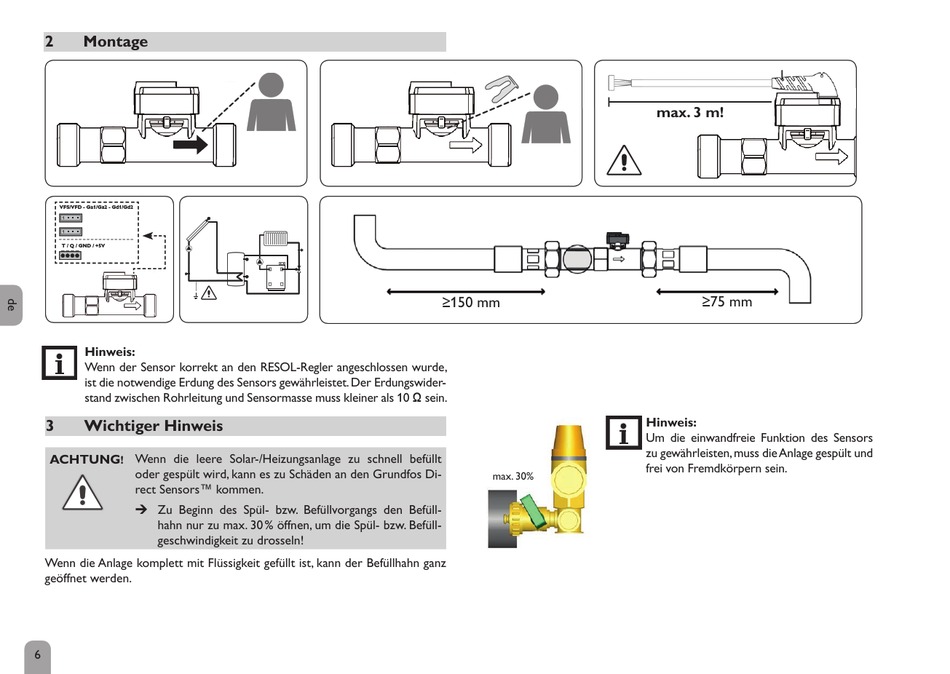

Montage

VFS/VFD - Ga1/Ga2 - Gd1/Gd2
T / Q / GND / +5V
Hinweis:
Wenn der Sensor korrekt an den RESOL-Regler angeschlossen wurde,
ist die notwendige Erdung des Sensors gewährleistet. Der Erdungswider-
stand zwischen Rohrleitung und Sensormasse muss kleiner als 10 Ω sein.
3

Wichtiger Hinweis

ACHTUNG Wenn die leere Solar-/Heizungsanlage zu schnell befüllt
!
oder gespült wird, kann es zu Schäden an den Grundfos Di-
rect Sensors™ kommen.
Î Zu Beginn des Spül- bzw. Befüllvorgangs den Befüll-
hahn nur zu max. 30 % öffnen, um die Spül- bzw. Befüll-
geschwindigkeit zu drosseln!
Wenn die Anlage komplett mit Flüssigkeit gefüllt ist, kann der Befüllhahn ganz
geöffnet werden.
6
≥150 mm
max. 30%
max. 3 m!
≥75 mm
Hinweis:
Um die einwandfreie Funktion des Sensors
zu gewährleisten, muss die Anlage gespült und
frei von Fremdkörpern sein.
