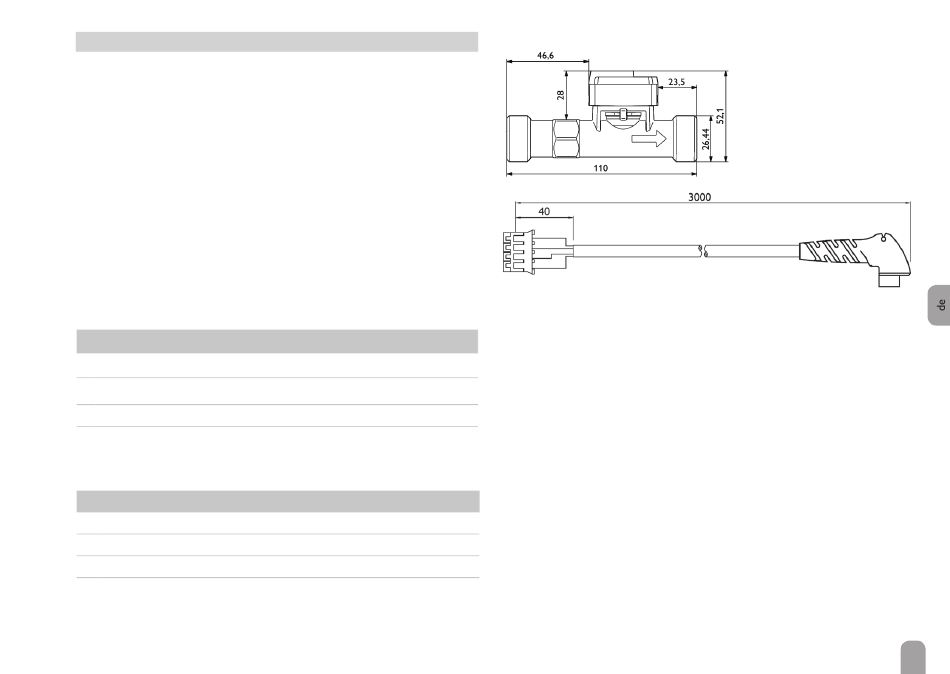

Resol Grundfos Direct Sensors VFS Manual page 3

1 Technische Daten VFS / VFD
Schutzart
IP 20
Sensorfi tting
Material: Edelstahl 1.4408
Leitung
Ummantelung: PVC (-30 ... +80 °C)
Adern: 4 x 0,13 mm² (AWG26), PVC-isoliert
Adernfarben: Gelb, Weiß, Grün, Braun (DIN 47100)
Leiter: Flexible Cu-Litze (DIN-VDE 0295)
Sensorelement
Typ: MEMS-Sensor, siliziumbasiert
Elektromagn. Verträglichkeit: EN 61326-1
Temperaturwechselzyklen: IEC 68-2-14
Anschluss VFS
1 Temperatursignal (0,5 ... 3,5 V relativ zu Pin 3)
2 Volumenstromsignal (0,5 ... 3,5 V relativ zu Pin 3)
3 Erdung (0 V)
⎓
4
Spannungsversorgung (+ 5 V
Anschluss VFD
1 RESOL VBus A (Master)
®
2 RESOL VBus B (GND)
®
3 Erdung (0 V)
4
Spannungsversorgung (+ 5,5 V
Gelb
Weiß
Grün
Braun
), PELV
Gelb
Weiß
Grün
⎓
Braun
), PELV
3
