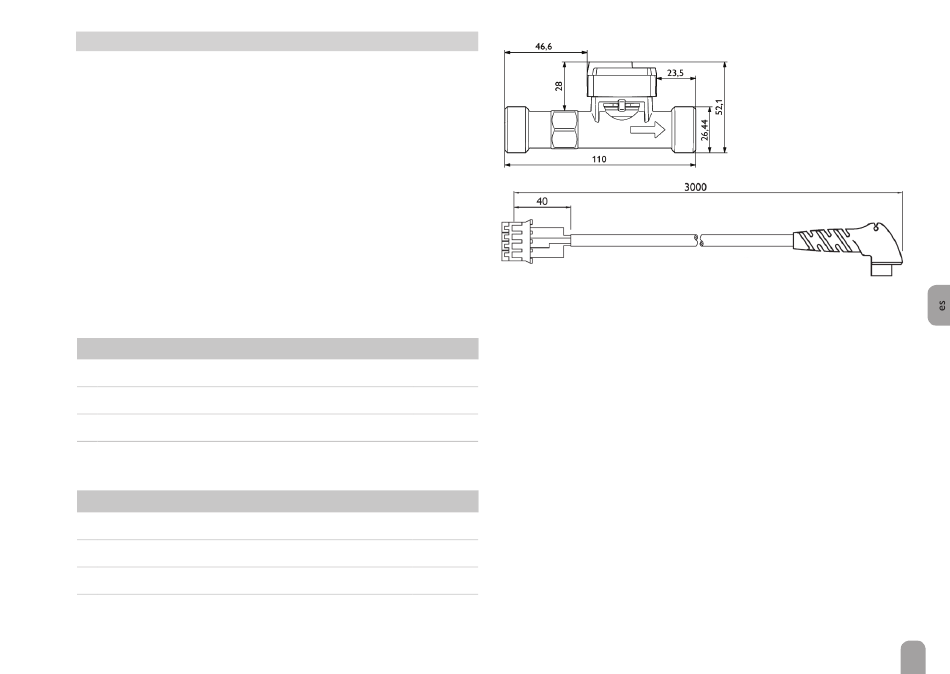

2 Datos técnicos VFS / VFD
Tipo de protección
IP20
Racor del sensor
Material: acero inoxidable 1.4408
Cable
Revestimiento: PVC (-30 ... +80 °C)
Conductores: 4 x 0,13 mm² (AWG26), aislante de PVC
Color de los conductores: amarillo, blanco, verde, marrón (DIN 47100)
Conductor: trenzado, fl exible, de cobre (DIN-VDE 0295)
Sensor
Tipo: sensor MEMS, a base de silicio
Compatibilidad electromagnética: EN 61326-1
Ciclos de cambio de temperatura: IEC 68-2-14
Conexión VFS
1 Señal de temperatura (0,5 ... 3,5 V en relación con Pin 3)
2 Señal de caudal (0,5 ... 3,5 V en relación con Pin 3)
3 Puesta a tierra (0 V)
⎓
4
Suministro eléctrico (+ 5 V
Conexión VFD
1 RESOL VBus A (Master)
®
2 RESOL VBus ® B (GND)
3 Puesta a tierra (0 V)
⎓
4
Suministro eléctrico (+ 5,5 V
Amarillo
Blanco
Verde
Marrón
), PELV
Amarillo
Blanco
Verde
Marrón
), PELV
