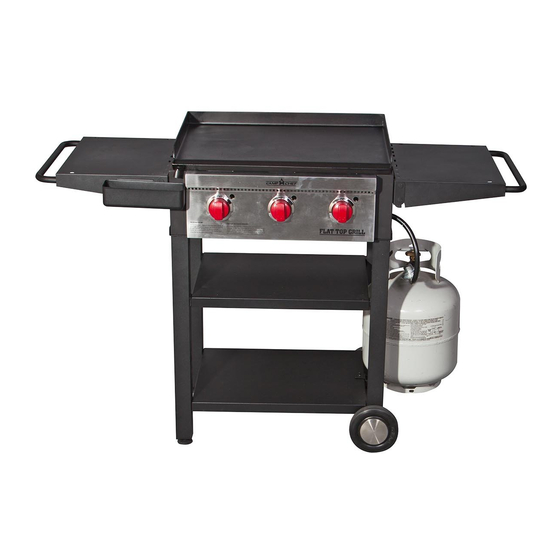

FLAT TOP GRILL
WARNING & INSTRUCTION BOOKLET
MODEL FTG475

Advertisement

loading
Need help?

Need help?

Do you have a question about the FTG475 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Camp Chef FTG475

Summary of Contents for Camp Chef FTG475

  • Page 1 FLAT TOP GRILL WARNING & INSTRUCTION BOOKLET MODEL FTG475...

  • Page 2: For Outdoor Use Only

    WARNING WARNING FOR OUTDOOR USE ONLY 1. DO NOT store or use gasoline or other flammable liquids or vapors in the vicinity of this or any other appliance. DANGER 2. An LP cylinder not connected for use If you smell gas: shall not be stored in the vicinity of •...
  • Page 3 1. Do NOT leave this appliance unattended while in use. The • Installation must conform with local codes, or in their user must remain in the immediate area of the product absence with National Fuel Gas Code, NFPA 54/ANSI Z223.1, and have a clear view of the product at all times during or Natural gas and proper installation code CSA B149.1 or operation.
  • Page 4 LP Tank Removal, Transport and Storage • LP dealer must purge tanks before filling. • Turn OFF all control knobs and LP tank valve. Turn coupling • Dealer should NEVER fill LP tank more than 80% of LP tank nut counterclockwise by hand only – do not use tools to volume.
  • Page 5 NOTE: If you cannot complete connection, disconnect regulator Tank Hook and repeat steps 6 and 7. If you are still unable to complete the connection, do not use this regulator! • Do not insert any foreign objects into the valve outlet. You may damage the valve and cause a leak.
  • Page 6 cup installed under the appliance. Never use the griddle without the griddle grease cup installed. See assembly instructions for proper assembly. Lighting Instructions Follow the instructions exactly. 1. Check that all burner control knobs and the cylinder valve Match Ignition Hole are turned to the “OFF”...
  • Page 7 Griddle User Guide Crossover Channel Camp Chef True-Seasoned Finish means your griddle is ready to cook on and with the proper care will get better with use. Burner Opening Its natural non-stick surface is great for grilling or frying 7.
  • Page 8 FTG475 PARTS GRIDDLE (1) FTG475-5 BURNER (3) FTG600-8 GRIDDLE GREASE CUP (1) MANIFOLD (1) FTG600-10 FTG475-4 VALVE (3) FTG600-6 BEZEL (3) IGNITER (3) FTG600-27 FTG600-9 KNOB (3) SHELF RIGHT (1) CCH3-2 FTG600-4 SHELF LEFT (1) FTG600-3 M6 FLAT WASHER (12)
  • Page 9 Warning: Read and follow all instructions and warnings before assembling or operating the grill. The following tools are required to assemble this grill. Phillips Screwdriver Adjustable end wrench 1. Remove all contents from packaging. 2. Remove any loose parts from the inside of the grill. 3.
  • Page 10 5. Install the upper shelf as shown in Figure 2. Tighten all hardware. LEVELING FOOT (2) FTG600-17 M6 X 16 BOLT (10) LOWER SHELF (1) FTG475-1 TANK BRACKET (1) FTG600-23 UPPER SHELF (1) FIG 2 FTG475-2 6. Install the lower shelf as shown in Figure 2. Tighten all hardware. Note: Lower shelf has extra holes for the tank bracket. Shelf must be oriented so that the tank bracket is on the side of the stove with the regulator hose.
  • Page 11 SHELF LEFT (1) SHELF RIGHT (1) FTG600-3 FTG600-4 GREASE CUP BRACKET FIG 6 16. Tighten the shelf bracket screws installed in Step 13. GRIDDLE (1) FIG 7 FTG475-5 17. Install the griddle in Figure 7.
  • Page 12 18. Install the griddle grease cup holder as shown in Figure 8. (Note: Make sure the grease cup is slid all the way to the right side so it is under the grease drain tube of the griddle.) FIG 8 GRIDDLE GREASE CUP (1) FTG600-10 Warning: Never use the griddle without the griddle grease cup holder installed.

  • Page 13: Limited Warranty

    LIMITED WARRANTY Camp Chef No-Hassle Warranty Here at Camp Chef we stand by our products and take pride in our customer service. Because of this, your new Camp Chef product comes with a No-Hassle Warranty. What does that mean? It means that if we did something wrong, we will make it right.
  • Page 14 FLAT TOP GRILL MANUEL D’AVERTISSEMENT ET D’INSTRUCTIONS MODEL FTG475...
  • Page 15 DANGER AVERTISSEMENT POUR UTILISATION EN • Ne conservez pas de cylindre de LP sous ou dans le voisinage EXTÉRIEUR SEULEMENT de l’appareil. • Ne remplissez jamais le cylindre au- DANGER delà de 80% plien. • Si les directives ne sont pas respectées Si vous sentez une odeur de gaz: à...
  • Page 16 1. NE PAS laisser l’appareil sans surveillance lorsqu’il sert. contenues dans un cadre de tabagisme en métal pour L’utilisateur doit rester à proximité du produit de façon à contenir la cendre et pour empêcher les feux. pouvoir bien le voir en tout temps pendant son utilisation. 17.
  • Page 17 Le robinet de la bouteille de gaz doit comporter ce qui suit: l’appareil ou à proximité, ou dans un endroit clos. NE JAMAIS remplir la bouteille au-delà de 80% de sa capacité. Le • Une prise de type 1 compatible avec le détendeur ou remplissage excessif de la bouteille de rechange présente un l’appareil.
  • Page 18 Test d’étanchéité Sécurité 3. Orienter la bouteille de sorte que l’ouverture du robinet soit • La détection de fuites doit être répétée chaque fois que l’on tournée vers le brûleur latéral, de manière à ne pas couder remplace ou que l’on fait remplir la bouteille. ou endommager le tuyau.
  • Page 19 usé. Remplacer tout tuyau endommagé avant d’utiliser AVERTISSEMENT l’appareil. N’utiliser que la valve, le tuyau et le détendeur spécifiés par le fabricant. Se reporter à la fiche technique La tentative de détection doit être effectuée à l’extérieur, au sujet des informations relatives au tuyau et au détendeur. dans une zone bien aérée, loin des sources d’allumage, Attention: Ne jamais utiliser l’appareil sans la graisse tasse comme les appareils électriques ou les appareils alimentés...
  • Page 20 (arrêt) et attendre 5 minutes pour permettre au gaz de se AVERTISSEMENT dissiper, puis répéter les opérations d’allumage. 5. Une fois l’allumage obtenu, allumer les brûleurs voisins l’un N’effectuer le nettoyage et la maintenance que lorsque après l’autre en appuyant sur leur manette et en la tournant l’appareil est froid et que l’alimentation en gaz est coupée en position “HIGH”...
  • Page 21 des fissures ou des trous importants, remplacer le brûleur. déplié. Remplacer les brûleurs corrodés ou endommagés IMPORTANT: Le bout du brûleur doit glisser sur la buse de susceptibles de dégager une quantité de gaz excessive. la soupape. • Une fois l’appareil refroidi, essuyer les endroits où la 9.
  • Page 22 FTG475 PARTS PLAQUE (1) FTG475-5 BRÛLEUR (3) FTG600-8 BAC DE RÉCUPÉRATION MANIFOLD (1) DES GRAISSES DE (1) FTG475-4 FTG600-10 ROBINET(3) FTG600-6 BEZEL (3) ALLUME-GAZ (3) FTG600-27 FTG600-9 BOUTON (3) SHELF RIGHT (1) CCH3-2 FTG600-4 ÉTAGÈRE DE GAUCHE FTG600-3 SUPPORT DE RONDELLE M6 (12) L'ÉTAGÈRE (4)
  • Page 23 Avertissement: lire et respecter l’ensemble des avertissements et consignes avant le montage et l’utilisation du barbecue. Pour monter le présent barbecue, il faut: Un tournevis cruciforme; une clé à bout réglable. 1. Retirer tout le contenu de l’emballage. 2. Retirer toutes les pièces détachées se trouvant à l’intérieur du barbecue. 3.
  • Page 24 FIG 2 FTG600-17 BOULON M6 X 16 (10) ÉTAGÈRE DU BAS (1) SUPPORT DU FTG475-1 RÉSERVOIR (1) FTG600-23 ÉTAGÈRE DU HAUT (1) FTG475-2 6. Monter l’étagère du bas comme indiqué à la Figure 2. Serrer toute la quincaillerie. Remarque : l’étagère du bas contient des trous supplémentaires pour le support du réservoir.
  • Page 25 ÉTAGÈRE DE DROITE (1) FTG600-3 FTG600-4 BAC DE RÉCUPÉRATION DES GRAISSES DE LA PLAQUE FIG 6 16. Serrer les vis des supports des étagères montées au point 13. PLAQUE (1) FIG 7 FTG475-5 17. Monter la plaque comme indiqué à la Figure 7.
  • Page 26 18. Monter le support du bac de récupération des graisses de la plaque comme indiqué à la Figure 8. (Remarque : veiller à ce que le bac de récupération des graisses soit poussé à fond à droite afin que le tuyau d’évacuation des graisses de la plaque soit au-dessus de lui.) BAC DE RÉCUPÉRATION DES GRAISSES DE LA PLAQUE (1)

  • Page 27: Garantie Limitée

    La responsabilité de Camp Chef prend fin au moment de l’expiration de la présente Garantie. Il n’existe aucune autre garantie expresse ou tacite.
  • Page 28 FLAT TOP GRILL FOLLETO DE ADVERTENCIA E INSTRUCCIÓN MODEL FTG475...
  • Page 29 ADVERTENCIA ADVERTENCIA ÚNICAMENTE PARA USO 1. No guarde ni use gasolina ni otros líquidos inflamables con vapores en EN EXTERIORES las cercanias des este o de ningún orto artefacto PELIGRO 2. Un cilindro de propano líquido que Si huele a gas: no esté...
  • Page 30 1. No DEJE este aparato desatendido mientras está en uso. 18. Después de cocinar, permita parrilla y grasa enfriarse El usuario debe quedarse en el área inmediata al producto completamente antes de remover el envase de lata. y tener una visión clara del producto en todo momento 19.
  • Page 31 Llenado del Tanque LP las tapas de seguridad en la salida del tanque LP. • Use solo con distribuidores autorizados y experimentados. • El distribuidor de LP debe purgar tanques antes de llenar. Traslado, Transporte y Almacenaje del Tanque LP •...
  • Page 32 válvula del tanque LP. Apriete a mano la tuerca de acople, ADVERTENCIA sosteniendo el regulador en línea recta (C) con la válvula del tanque LP para que no se trasrosque la conexión. Si aparece burbujas que “crecen”, no use o quite el tanque de licuado de petróleo.
  • Page 33 enciende la hornilla, espere 5 minutos; consulte la sección de “Encendido de las hornillas principales con un cerillo”. 5. Para apagar, gire cada perilla de control en sentido horario hasta que se trabe en la posición “OFF” (de apagado). Esto no apaga el flujo de gas del cilindro.
  • Page 34 Debris Nota: Use protección para los ojos cuando ejecute el procedimiento 6. 6. Utilice aire comprimido para soplar el tubo de cada hornilla; Limpieza del quemador el aire debe salir por los orificios de las llamas. Verifique NOTA: Arañas y pequeños insectos pueden tejer telarañas que salga aire de cada orificio.
  • Page 35 áreas donde la pintura y el acabado se han quemado para minimizar la oxidación. Guía del usuario de la plancha Camp Chef Verdadero sazonado Finalizar significa su plancha está lista para cocinar en y con el cuidado adecuado va a mejorar con el uso. Su superficie antiadherente natural es ideal para asar o freír el desayuno , el almuerzo o la cena.
  • Page 36 FTG475 PARTS GRIDDLE (1) FTG475-5 BURNER (3) FTG600-8 GRIDDLE GREASE CUP (1) MANIFOLD (1) FTG600-10 FTG475-4 VALVE (3) FTG600-6 BEZEL (3) IGNITER (3) FTG600-27 FTG600-9 KNOB (3) SHELF RIGHT (1) CCH3-2 FTG600-4 SHELF LEFT (1) FTG600-3 M6 FLAT WASHER (12)
  • Page 37 Advertencia: Lea y siga todas las instrucciones y advertencias antes de ensamblar u operar la parrilla. Se requieren las siguientes herramientas para montar esta parrilla . Destornillador Phillips Llave de boca ajustable 1. Retire todo el contenido del embalaje. 2. Extraiga las piezas sueltas del interior de la parrilla. 3.
  • Page 38 5. Instale el estante superior como se muestra en la Figura 2. Apriete todos los herrajes. LEVELING FOOT (2) FTG600-17 M6 X 16 BOLT (10) LOWER SHELF (1) FTG475-1 TANK BRACKET (1) FTG600-23 UPPER SHELF (1) FIG 2 FTG475-2 6. Instale el estante inferior como se muestra en la Figura 2. Apriete todos los herrajes. Nota: estante inferior tiene agujeros extra para el soporte del tanque.
  • Page 39 GRIDDLE (1) FIG 7 FTG475-5 17. Instale la plancha como se muestra en la Figura 7. 18. Instale el soporte del recipiente para la grasa de la plancha , como se muestra en la Figura 8. (Nota: Asegúrese de que el recipiente para la grasa se desliza hasta el final a la derecha por lo que está...

  • Page 40: Garantía Limitada

    La garantía se aplica solamente a los estados contiguos de EE.UU. www.CampChef.com • 1.800.650.2433 • Camp Chef is a registered trademark of Logan Outdoor Products ©2017 • 3985 N 75 W, Hyde Park, UT 84318, USA • Made in China 0617_FTG475_Booklet...
