PROFESSIONAL
since

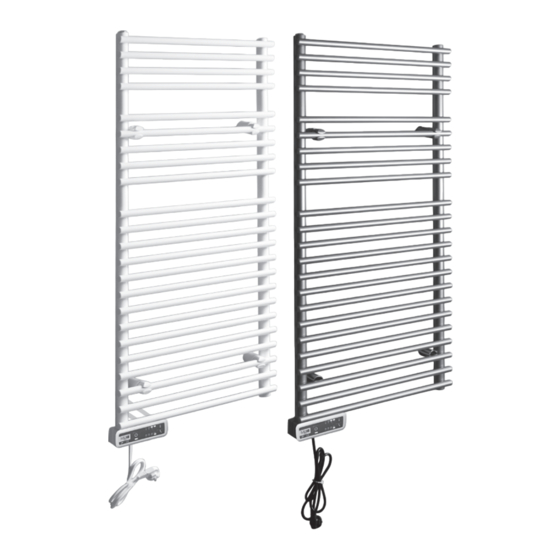

TOWEL WARMER
Models:
EHR5012P275
EHR5015P350
EHR5019P450
Vigo brand changed to Ivigo from March 2019.
EHR5023P600
EHR5033P800
EN USER MANUAL

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EHR5012P275 and is the answer not in the manual?

Questions and answers

Related Manuals for IVIGO EHR5012P275

Summary of Contents for IVIGO EHR5012P275

  • Page 1 PROFESSIONAL since TOWEL WARMER Models: EHR5012P275 EHR5015P350 EHR5019P450 Vigo brand changed to Ivigo from March 2019. EHR5023P600 EHR5033P800 EN USER MANUAL...
  • Page 2 LANGUAGES EN USER MANUAL DE MONTAGE UND BETRIEBSANLEITUNG TR MONTAJ VE KULLANMA KILAVUZU www.ivigo.com...
  • Page 3 ENVIRONMENTAL POLICY We hereby commit that we are going to: • Meet the requirements of current legislations, • Provide continual improvement in environmental performance, • Reduce the amount of wastes at their source, promote the reuse and recycling thereof whenever possible, dispose unused wastes through the most appropriate methods, •...
  • Page 4 Our Esteemed Customer, Our Esteemed Customer, Please comply with the following instructions in order to receive product services completely: 1. Have the certificate of warranty stamped by the seller while purchasing the product. 2. If the product is acquired through promotion, have the certificate of warranty stamped by our nearest authorized seller.
  • Page 5 SAFETY INSTRUCTIONS • Electric towel warmers has been adjusted for 220V. Therefore use your heater only with the Alternative Voltage (AC) and sufficient current rated power outlets. • Use your electric towel warmer with grounded plug socket. Our company will not be deemed responsible for the damages caused due to usage without the a plication of grounding.
  • Page 6 • Consider current ratings of used elements for mains connection such as extension cables, timers or programmers. • Do not install the heater directly below a socket. • Do not place the cord under carpets or rugs. • To prevent overload and blown fuses, do not plug other appliance in the same power outlet, (receptacle) •...

  • Page 7: Table Of Contents

    TABLE OF CONTENTS 1. GENERAL OVERVIEW AND TECHNICAL FEATURES 2. INSTALLATION INSTRUCTIONS 3. OPERATING INSTRUCTIONS 4. CLEANUP and MAINTENANCE 5. TRANSPORTATION INFO 6. PRACTICAL AND USEFUL INFORMATIONS 7. GUARANTEE CONDITIONS...

  • Page 8: General Overview And Technical Features

    1. GENERAL OVERVIEW AND TECHNICAL FEATURES IVIGO Electric Towel Warmer manufactured from superior quality steel. The container of this heater is filled with a precise quantity of a special heat transfer fluid (A water pliance heats up by heating the heat transfer fluid with an electrical resistance.
  • Page 9 TECHNICAL SPECIFICATIONS Current Color Choices: Width Length Voltage Frequncy Power Weight Type (Am- White (B), (mm) (mm) (Volt) (Hz) (Watt) (kg) per) Inox (I) 220-240 1.25 50-60 275-330 (B), ( EHR 5012P275* 220-240 1.59 50-60 350-420 (B), ( EHR 5015P350 1000 220-240 2.04 50-60...

  • Page 10: Installation Instructions

    2. INSTALLATION INSTRUCTIONS 1. Open the packing box and take out the radiator with its protective nylon cover. Tear the protective nylon cover outside the box without giving any harm to the appliance and take out the assembly unit. 2. Correct space has to be measured in order that the connection cord can easily be connected to the electric socket.
  • Page 11 A: Plastic Dowel B: Anchor C: Washer D: Lag Screw E: Plastic Part F: Upper Installation Bracket G: Lower Installation Bracket H: Long Screw I: Short Screw Figure 3: Assembly Parts 390 mm Electrostatic powder paint White RAL 9016 / Inox RAL E35031 Model 500 mm (50 cm) EHR 5012P275*...
  • Page 12 Zone 3 Zone 1 Zone 2 Zone 2 Zone 1 Figure 5: Safety Installation Locations IMPORTANT NOTICE The towel warmer must be installed on Zone 2 and 3. (See figure 5) Zone 3 is safe to install an electric towel warmer. Zone I: Wet areas are not suitable for installation.

  • Page 13: Operating Instructions

    3. OPERATING INSTRUCTIONS Figure 7: Electronic Control Unit 1. On/Off Button and Leds 2. Timer Button and Leds 3. Power Indicator Button and Led Switching on the Unit Push the On/Off button on the heater to turn it on. If the On/Off button is blue, the appliance is activated.
  • Page 14 Programming the Unit / Turn off timer Press the “Turn Off Timer” button to program the heater for resuming work for another hour. You can set it to a maximum of four hours. The appliance is automatically turned off when the timer hits zero.

  • Page 15: Cleanup And Maintenance

    4. CLEANUP and MAINTENANCE IVIGO Electric Towel Warmers have been produced to provide service for many years without a periodic maintenance. Do not ever use solvents, scratching liquids or powder detergents for cleaning. Clean with a soft and moist cloth. If notice a malfunction at your appliance consult to VİGO, Authorized Service.

  • Page 16: Guarantee Conditions

    2-3 seconds although all the above conditions are provided please call to the Customer Services before making any application on the unit. All production of brand IVIGO has certificates CE, TUV Rheinland, TSE. Company-Manufacturer MASTAŞ Makina Kalıp Sanayi ve Ticaret A.Ş.
