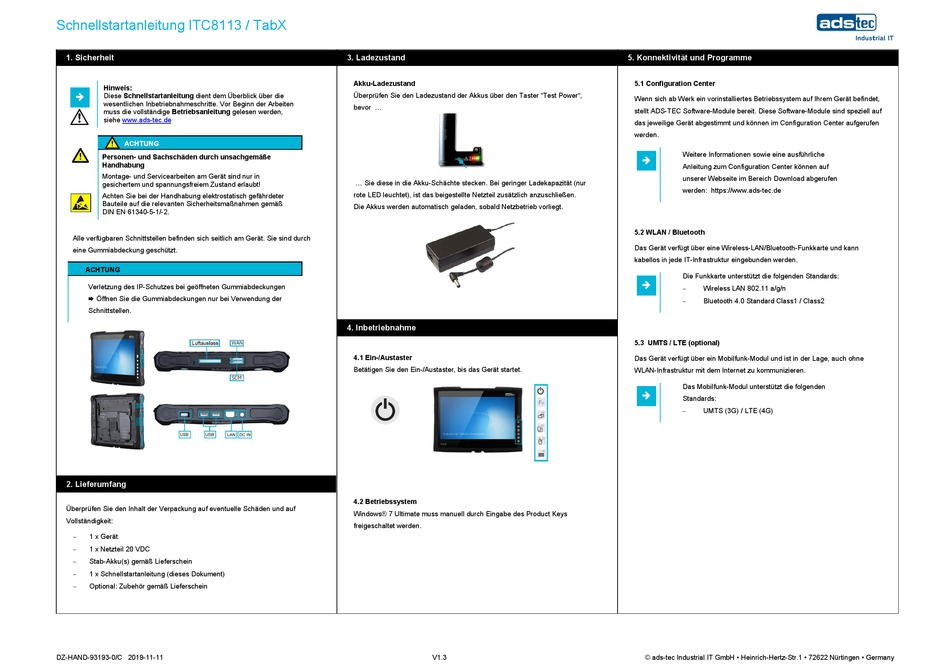

ADS-tec TabX ITC8113 Quick Start Manual

Schnellstartanleitung ITC8113 / TabX
1. Sicherheit
Hinweis:
Diese Schnellstartanleitung dient dem Überblick über die
wesentlichen Inbetriebnahmeschritte. Vor Beginn der Arbeiten
muss die vollständige Betriebsanleitung gelesen werden,
siehe www.ads-tec.de
ACHTUNG
Personen- und Sachschäden durch unsachgemäße
Handhabung
Montage- und Servicearbeiten am Gerät sind nur in
gesichertem und spannungsfreiem Zustand erlaubt!
Achten Sie bei der Handhabung elektrostatisch gefährdeter
Bauteile auf die relevanten Sicherheitsmaßnahmen gemäß
DIN EN 61340-5-1/-2.
Alle verfügbaren Schnittstellen befinden sich seitlich am Gerät. Sie sind durch
eine Gummiabdeckung geschützt.
ACHTUNG
Verletzung des IP-Schutzes bei geöffneten Gummiabdeckungen
 Öffnen Sie die Gummiabdeckungen nur bei Verwendung der
Schnittstellen.
2. Lieferumfang
Überprüfen Sie den Inhalt der Verpackung auf eventuelle Schäden und auf
Vollständigkeit:
− 1 x Gerät
− 1 x Netzteil 20 VDC
− Stab-Akku(s) gemäß Lieferschein
− 1 x Schnellstartanleitung (dieses Dokument)
− Optional: Zubehör gemäß Lieferschein
DZ-HAND-93193-0/C 2019-11-11
3. Ladezustand
Akku-Ladezustand
Überprüfen Sie den Ladezustand der Akkus über den Taster "Test Power",
bevor ...
... Sie diese in die Akku-Schächte stecken. Bei geringer Ladekapazität (nur
rote LED leuchtet), ist das beigestellte Netzteil zusätzlich anzuschließen.
Die Akkus werden automatisch geladen, sobald Netzbetrieb vorliegt.
4. Inbetriebnahme
4.1 Ein-/Austaster
Betätigen Sie den Ein-/Austaster, bis das Gerät startet.
4.2 Betriebssystem
Windows® 7 Ultimate muss manuell durch Eingabe des Product Keys
freigeschaltet werden.
V1.3
5. Konnektivität und Programme
5.1 Configuration Center
Wenn sich ab Werk ein vorinstalliertes Betriebssystem auf Ihrem Gerät befindet,
stellt ADS-TEC Software-Module bereit. Diese Software-Module sind speziell auf
das jeweilige Gerät abgestimmt und können im Configuration Center aufgerufen
werden.
Weitere Informationen sowie eine ausführliche
Anleitung zum Configuration Center können auf
unserer Webseite im Bereich Download abgerufen
werden: https://www.ads-tec.de
5.2 WLAN / Bluetooth
Das Gerät verfügt über eine Wireless-LAN/Bluetooth-Funkkarte und kann
kabellos in jede IT-Infrastruktur eingebunden werden.
Die Funkkarte unterstützt die folgenden Standards:
− Wireless LAN 802.11 a/g/n
− Bluetooth 4.0 Standard Class1 / Class2
5.3 UMTS / LTE (optional)
Das Gerät verfügt über ein Mobilfunk-Modul und ist in der Lage, auch ohne
WLAN-Infrastruktur mit dem Internet zu kommunizieren.
Das Mobilfunk-Modul unterstützt die folgenden
Standards:
− UMTS (3G) / LTE (4G)
© ads-tec Industrial IT GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen • Germany
