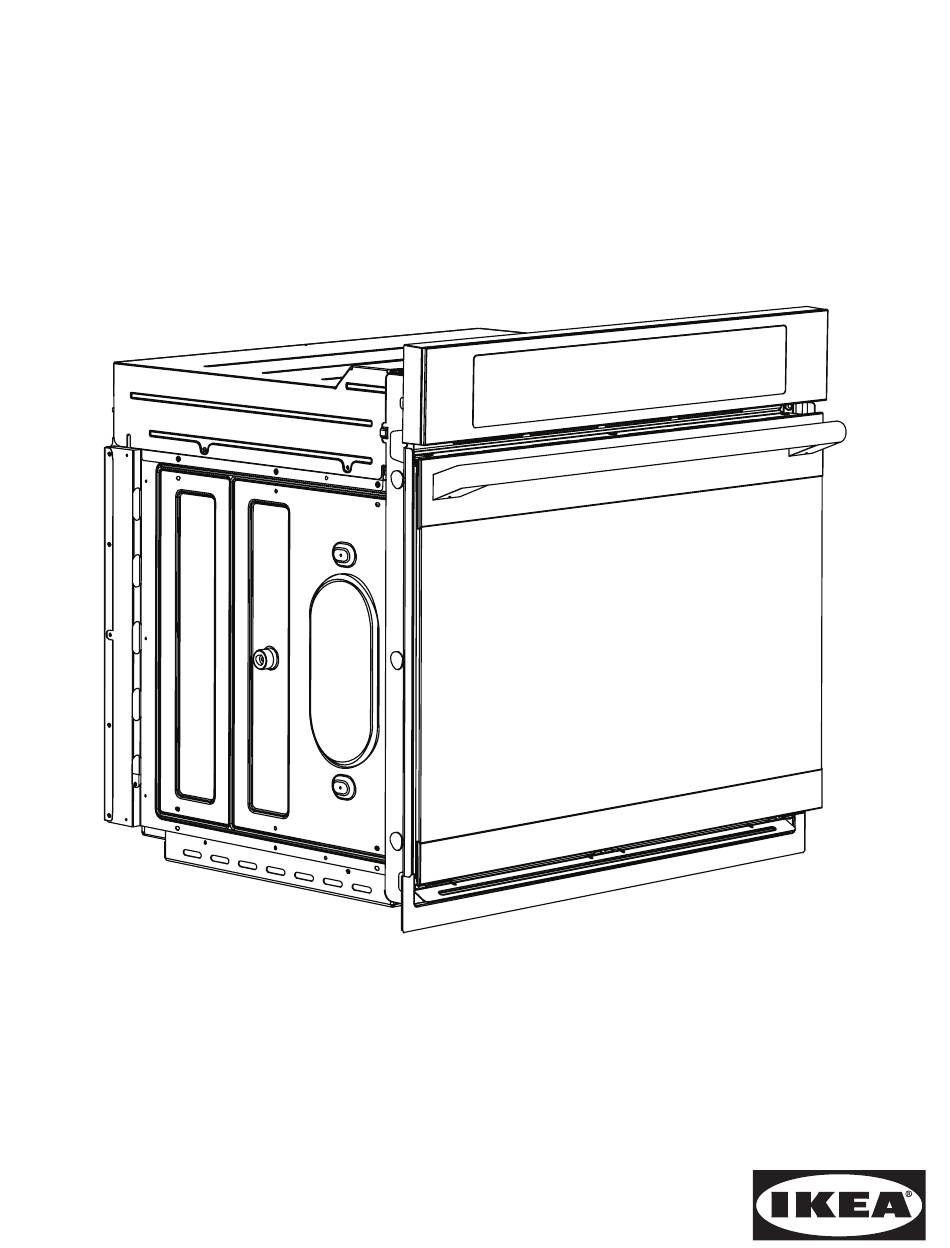

  • Page 1 ADRÄTT...
  • Page 2 INSTALLATION AND SERVICE MUST BE PERFORMED United States BY A QUALIFIED INSTALLER. and Canada IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE. READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE. FOR YOUR SAFETY: Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.

  • Page 4: Important Safety Instructions

    IMPORTANT SAFETY WARNING! INSTRUCTIONS Stepping, leaning or sitting on the door of this wall oven can result in serious injuries and can WARNING! also cause damage to the wall oven. Never use your wall oven for warming or If the information in this manual is not heating the room.
  • Page 5 SINGLE WALL OVEN - SINGLE INSTALLATION WARNING! Do not remove spacers (if equipped) on the side walls of the built-in oven. These spacers center the oven in the space provided. The oven must be centered to prevent excess heat buildup that may result in heat damage or fire. NOTES: 1.

  • Page 6: Adjusting Oven Height

    1. Carpentry NOTE: Wire sizes and connections must conform with the fuse size and rating of the appliance in Refer to figure 1 for the dimensions applicable accordance with the American National Electrical to your appliance, and the space necessary to Code ANSI/NFPA No.

  • Page 7: Electrical Shock Hazard

    WARNING! WARNING! Electrical Shock Hazard Risk of electrical shock (Failure to heed this warning may result in electrocution or other • Electrical ground is required on this appliance. serious injury.) This appliance is equipped with • Do not connect to the electrical supply until copper lead wire.

  • Page 8: Model And Serial Number Location

    NOTE TO ELECTRICIAN: The armored cable leads If oven is used in a new branch circuit installation supplied with the appliance are UL-recognized for (1996 NEC), mobile home, recreational vehicle, connection to larger gauge household wiring. The or where local codes DO NOT permit grounding insulation of the leads is rated at temperatures through the neutral (white) wire, the appliance much higher than temperature rating of household...

  • Page 9: Cabinet Installation

    5. Cabinet Installation 6. Install the Anti-tip Mounting Screws IMPORTANT! WARNING! Do not lift or manipulate the oven by the door The wall oven can tip when the door is open. handle or the control panel. The anti-tip mounting screws supplied with the wall oven must be installed to prevent tipping of the wall oven and injury to persons.
  • Page 10 7. Install the Bottom Trim CAUTION! Bottom trims must be installed for the oven to function properly. DO NOT operate the oven without bottom oven trims installed. Do not use wood or any other trim that is not manufactured for use with this model. Operating the appliance without manufacturer's bottom trims properly installed may cause personal injury and may damage cabinetry or the appliance.
  • Page 11 TYPICAL UNDER-COUNTER INSTALLATION WARNING! Do not remove spacers (if equipped) on the side walls of the built-in oven. These spacers center the oven in the space provided. The oven must be centered to prevent excess heat buildup that may result in heat damage or fire. To reduce the risk of personal injury and tipping of the wall oven, the wall oven must be secured to the cabinet (s) by mounting screws.

  • Page 12: Important Note

    18”(45.7 cm) Max. 4”(10 cm) 5” Max. 6 1/2” Min. (12.7 cm) (16.5 cm) Flare Right Side Union of Cabinet 120V/60Hz Flexible Appliance Conduit Grounded (To be Flare Outlet accessible Union for shut- Pressure off valve Regulator Cabinet sides operation) or filler panel Manual Wall Oven Cabinet...
  • Page 13 LA INSTALACIÓN Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR CALIFICADO. IMPORTANTE: GUARDE ESTAS Estados Unidos y Canada INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA. ADVERTENCIA! PARA SU SEGURIDAD: No almanece ni utilice gasolina u otros vapores y líquidos inflamables en la proximidad de este o de cualquier otro artefacto.
  • Page 14 AA-2194876-2...

  • Page 15: Instrucciones Importantes De Seguridad

    INSTRUCCIONES ¡ADVERTENCIA! IMPORTANTES DE Pisar, apoyarse, o sentarse sobre la puerta SEGURIDAD de este horno de pared puede causar serias lesiones y daños al horno de pared. Nunca use su horno de pared para calentar una ¡ADVERTENCIA! habitación. El uso prolongado de la estufa sin la ventilación adecuada puede ser peligroso.
  • Page 16 HORNO DE PARED SIMPLE - INSTALACIÓN INDIVIDUAL ¡ADVERTENCIA! No quite los separadores de los muros laterales del horno empotrado. Estos espaciadores centran el horno en el espacio provisto. El horno debe estar centrado para prevenir una concentración excesiva de calor que podría resultar en daños por el calor o un incendio. NOTES: 1.

  • Page 17: Requerimientos Eléctricos

    1. Carpintería NOTA: Los tamaños y las conexiones del alambre deben conformarse con el tamaño del fusible y el Consulte la Figura 1 para conocer las dimensiones grado de la aplicación de acuerdo con el código pertinentes al modelo de su horno y al espacio Eléctrico Nacional Americano ANSI/NFPA No.

  • Page 18: Conexión Eléctrica

    ¡ADVERTENCIA! ¡ADVERTENCIA! Riesgo de choque eléctrico Riesgo de choque eléctrico (El no prestar • Una puesta a tierra se requiere en este atención a esta advertencia puede resultar en aparato. electrocución u otras lesiones graves.) Este • No lo conecte a la corriente eléctrica hasta electrodoméstico está...
  • Page 19 NOTA AL ELECTRICISTA: Los conductores de Si el horno se usa en una instalación de circuito de cable blindados provistos con este artefacto son ramal nuevo (1996 NEC), en una casa rodante, en aprobados por UL para la conexión al alambrado un vehículo para recreación o si los códigos locales de casa de un calibre mayor.

  • Page 20: Instalación Del Gabinete

    5. Instalación del Gabinete 6. Instalación de los tornillos de montado ¡IMPORTANTE! ¡ADVERTENCIA! No levante o manipular el aparato por el asa de El horno de pared puede inclinarse cuando la la puerta o el panel de control. puerta esta abierta. Los soportes de montaje que vienen con el horno de pared deben de estar ajustadas al armario y al aparato para evitar ¡ADVERTENCIA!
  • Page 21 7. Instalación de la Guarnición Inferior ¡PRECAUCION! La guarda de seguridad inferior debe ser propiamente instalada para que el aparato electrodoméstico funcióne correctamente. No operar el horno sin la guarda de seguridad instalada. No usar guardas fabricadas de madera o de algun otro material que no sea el especificado.
  • Page 22 INSTALACIÓN TÍPICA DE BAJO CONTADOR ¡ADVERTENCIA! No quite los separadores de los muros laterales del horno empotrado. Estos espaciadores centran el horno en el espacio provisto. El horno debe estar centrado para prevenir una concentración excesiva de calor que podría resultar en daños por el calor o un incendio. Para reducir el riesgo de lesiones personales y inclinaci ón del horno de pared, éste debe asegurarse a los gabinetes mediante soportes de montaje.

  • Page 23: Estufa De Gas

    18”(45.7 cm) Max. ESTUFA DE GAS 4”(10 cm) 5” Max. 6 1/2” Min. (12.7 cm) (16.5 cm) Adaptor de gas Lado Tomacorriente derecho del puesto a tierra Conector flexible para artefactos gabinete Adaptor de 120 Voltios de gas /60Hz (para tener acceso a Regulador de la válvula...
  • Page 24 UN INSTALLATEUR QUALIFIÉ DOIT EFFECTUER L’INSTALLATION ET LE États Unis SERVICE. IMPORTANT: CONSERVEZ CES INSTRUCTIONS POUR LES et Canada INSPECTEURS LOCAUX. LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES POUR RÉFÉRENCES ULTÉRIEURES. AVERTISSEMENT! POUR VOTRE SÉCURITÉ: N'entreposez pas et n'utilisez pas d'essence ou d'autres vapeurs et liquides inflammables à...

  • Page 26: Directives Importantes De Sécurité

    DIRECTIVES AVERTISSEMENT! IMPORTANTES DE Marcher, s'appuyer ou s'asseoir sur la porte SÉCURITÉ de ce four mural peut entraîner des blessures graves et peut également endommager le four mural. N'utilisez jamais votre four mural pour chauffer AVERTISSEMENT! ou chauffer la pièce. Une utilisation prolongée du four mural sans ventilation adéquate peut Si les informations contenues dans ce manuel être dangereuse.
  • Page 27 FOUR SIMPLE ENCASTRÉ - INSTALLATION SIMPLE AVERTISSEMENT! N’enlevez pas les entretoises sur les parois latérales du four. Ces entretoises centrent le four dans l’espace fourni. Le four doit être centré pour prévenir une accumulation excessive de chaleur pouvant causer un feu ou des dommages. REMARQUES: 1.

  • Page 28: Exigences Électriques

    1. Travaux de menuiserie NOTE: Le calibre des fils et leurs connexions doivent être conformes à la capacité des fusibles Reportez-vous à la figure 1 pour établir quelles et à la capacité nominale de l’appareil, selon sont les dimensions applicables à votre modèle, le National Electrical Code ANSI/NFPA No.

  • Page 29: Risque De Choc Électrique

    AVERTISSEMENT! AVERTISSEMENT! Risque de choc électrique Risque de choc électrique (Si cet avertissement n'est pas pris en considération, un choc •La mise à la terre de cet appareil est électrique ou des blessures sérieuses peuvent obligatoire. survenir). Cet appareil est muni de fils en •Ne branchez pas l’appareil au circuit cuivre.
  • Page 30 Si l’appareil est utilisé dans une maison mobile, ÉLECTRICIEN: Le câble gainé fourni avec cet un nouveau branchement (1996 NEC), un véhicule appareil est homologué par UL pour connexion récréatif ou si les codes locaux n'autorisent pas à des circuits résidentiels de fils de calibre la connexion du conducteur de mise à...

  • Page 31: Installation Dans L'armoire

    5. Installation dans l'armoire 6. Installez les vis de fixation IMPORTANT! AVERTISSEMENT! Le four encastré peut basculer quand la porte Ne soulevez pas ni manipuler l'appareil par la est ouverte. Il faut fixer l'appareil à l'armoire, à poignée de la porte ou du panneau de commande. l'aide des vis de fixation fournis, pour prévenir le renversement du four et des blessures corporelles.
  • Page 32 7. Installation de la moulure inférieure ATTENTION! La moulure inférieure doit être installée pour que le four fonctionne correctement. N'utilisez PAS le four sans la moulure inférieure correctement installée. N'utilisez pas de bois ou tout autre moulure que celle manufacturée pour l'utilisation avec ce modèle.
  • Page 33 INSTALLATION TYPIQUE SOUS LE COMPTOIR AVERTISSEMENT! N’enlevez pas les entretoises sur les parois latérales du four. Ces entretoises centrent le four dans l’espace fourni. Le four doit être centré pour prévenir une accumulation excessive de chaleur pouvant causer un feu ou des dommages. Pour réduire les risques de blessures et pour empêcher le four encastré...

  • Page 34: Note Importante

    18”(45.7 cm) Max. TABLE DE CUISSON À GAZ 4”(10 cm) 5” Max. 6 1/2” Min. (12.7 cm) (16.5 cm) Raccord évasé Côté droit Prise Conduit à gaz flexible de l'armoire 120V/60Hz mise à la Raccord (Accès facile évasé terre pour fermer Régulateur la robinet) Côtés de l'armoire ou...
  • Page 36 ©Inter IKEA System B.V. 2020 2020-01-31 23430 AA-2194876-2...
