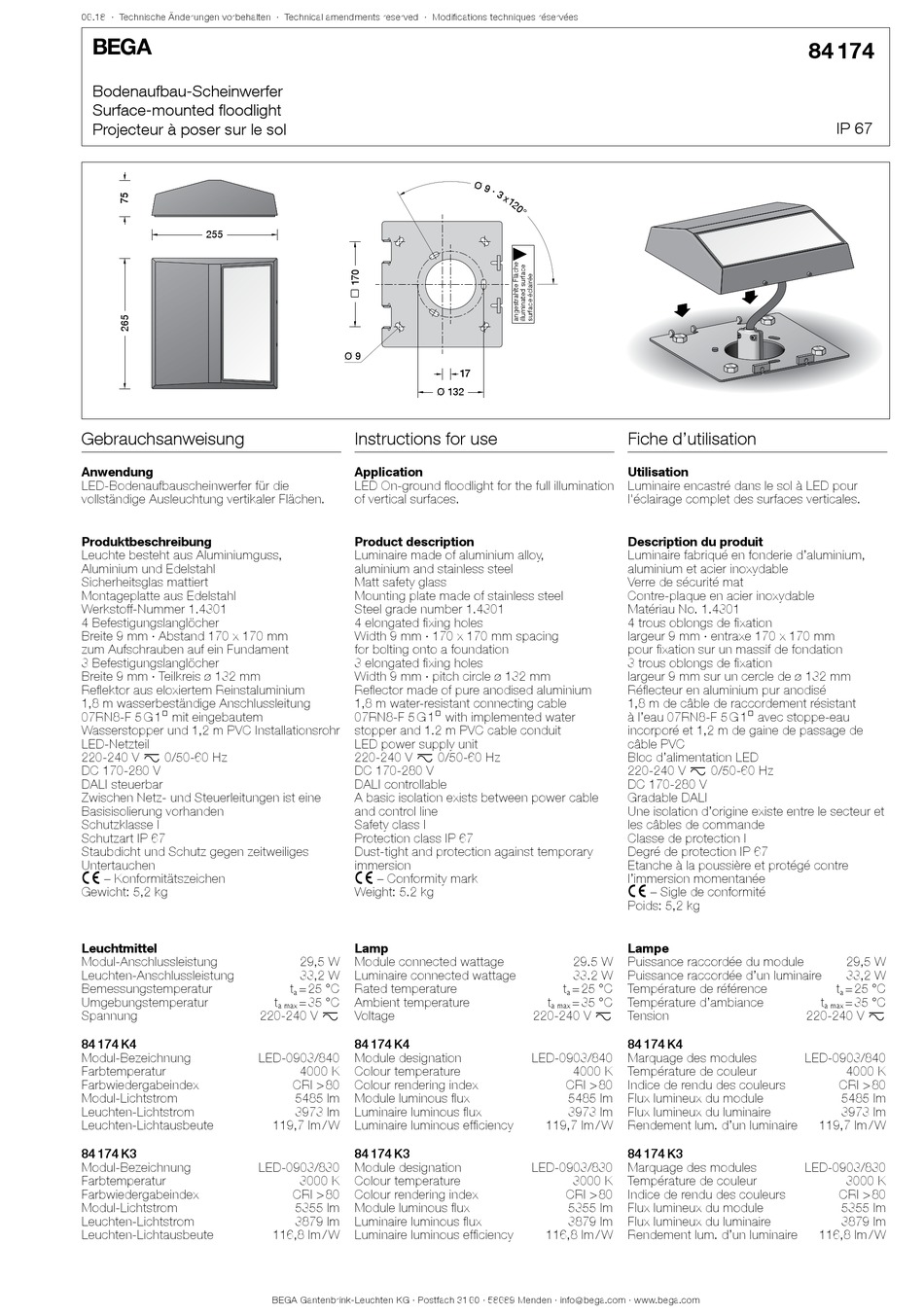

BEGA 84 174 Instructions For Use

06.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Bodenaufbau-Scheinwerfer
Surface-mounted floodlight
Projecteur à poser sur le sol
255 255
Gebrauchsanweisung
Anwendung
LED-Bodenaufbauscheinwerfer für die
vollständige Ausleuchtung vertikaler Flächen.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas mattiert
Montageplatte aus Edelstahl
Werkstoff-Nummer 1.4301
4 Befestigungslanglöcher
Breite 9 mm · Abstand 170 x 170 mm
zum Aufschrauben auf ein Fundament
3 Befestigungslanglöcher
Breite 9 mm · Teilkreis ø 132 mm
Reflektor aus eloxiertem Reinstaluminium
1,8 m wasserbeständige Anschlussleitung
07RN8-F 5 G 1@ mit eingebautem
Wasserstopper und 1,2 m PVC Installationsrohr
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 170-280 V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
c – Konformitätszeichen
Gewicht: 5,2 kg
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Spannung
84 174 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
84 174 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Ø 9
Instructions for use
Application
LED On-ground floodlight for the full illumination
of vertical surfaces.

Product description

Luminaire made of aluminium alloy,
aluminium and stainless steel
Matt safety glass
Mounting plate made of stainless steel
Steel grade number 1.4301
4 elongated fixing holes
Width 9 mm · 170 x 170 mm spacing
for bolting onto a foundation
3 elongated fixing holes
Width 9 mm · pitch circle ø 132 mm
Reflector made of pure anodised aluminium
1,8 m water-resistant connecting cable
07RN8-F 5 G 1@ with implemented water
stopper and 1.2 m PVC cable conduit
LED power supply unit
220-240 V x 0/50-60 Hz
DC 170-280 V
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 67
Dust-tight and protection against temporary
immersion
c – Conformity mark
Weight: 5.2 kg
Lamp
29,5 W Module connected wattage
33,2 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 35 °C Ambient temperature
a max
220-240 V x Voltage
84 174 K4
LED-0903/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
5485 lm Module luminous flux
3973 lm Luminaire luminous flux
119,7 lm / W Luminaire luminous efficiency
84 174 K3
LED-0903/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
5355 lm Module luminous flux
3879 lm Luminaire luminous flux
116,8 lm / W Luminaire luminous efficiency
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
17 17
Ø 132 Ø 132
29.5 W
33.2 W
t = 25 °C
a
t = 35 °C
a max
220-240 V x
LED-0903/840
4000 K
CRI > 80
5485 lm
3973 lm
119,7 lm / W
LED-0903/830
3000 K
CRI > 80
5355 lm
3879 lm
116,8 lm / W
Fiche d'utilisation
Utilisation
Luminaire encastré dans le sol à LED pour
l'éclairage complet des surfaces verticales.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité mat
Contre-plaque en acier inoxydable
Matériau No. 1.4301
4 trous oblongs de fixation
largeur 9 mm · entraxe 170 x 170 mm
pour fixation sur un massif de fondation
3 trous oblongs de fixation
largeur 9 mm sur un cercle de ø 132 mm
Réflecteur en aluminium pur anodisé
1,8 m de câble de raccordement résistant
à l'eau 07RN8-F 5 G 1@ avec stoppe-eau
incorporé et 1,2 m de gaine de passage de
câble PVC
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 170-280 V
Gradable DALI
Une isolation d'origine existe entre le secteur et
les câbles de commande
Classe de protection I
Degré de protection IP 67
Etanche à la poussière et protégé contre
l'immersion momentanée
c – Sigle de conformité
Poids: 5,2 kg
Lampe
Puissance raccordée du module
Puissance raccordée d'un luminaire
Température de référence
Température d'ambiance
Tension
84 174 K4
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
84 174 K3
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
84 174
IP 67
29,5 W
33,2 W
t = 25 °C
a
t = 35 °C
a max
220-240 V x
LED-0903/840
4000 K
CRI > 80
5485 lm
3973 lm
119,7 lm / W
LED-0903/830
3000 K
CRI > 80
5355 lm
3879 lm
116,8 lm / W
